Coluna, reforço da viga

Visão geral do projeto

O projeto é estrutura de metade de quadro de sete camadas, a fundação da pilha é pilha de tubo imersa e a superestrutura usa cimento universal de silício 425#. Descobriu-se que a resistência do cimento foi qualificada por 3 dias e 7 dias, mas a resistência do cimento não foi qualificada por 28 dias devido ao teste do desempenho do mesmo lote de cimento. Os resultados do teste mostram que a resistência das camadas 1 ~ 3 da maioria do concreto de viga e coluna é inferior ao grau original de resistência do projeto C25.

Após a pesquisa, é decidido a placa de aço ligada externamente.

Cálculo da capacidade de suporte do método de reforço de aço ligado

fcmbx=fyAs+0.9fayAa—fy/As/ Mu=fcmbx(h01-x/2)+ fy/As/(h01-as/)

fcmbx=fyAs+0.9fayAa—fy/As/

Mu=fcmbx(h01-x/2) + fy/As/(h01-as/)

Cálculo do comprimento da ligação para o reforço da placa de aço

L1≥2fayta/fcv

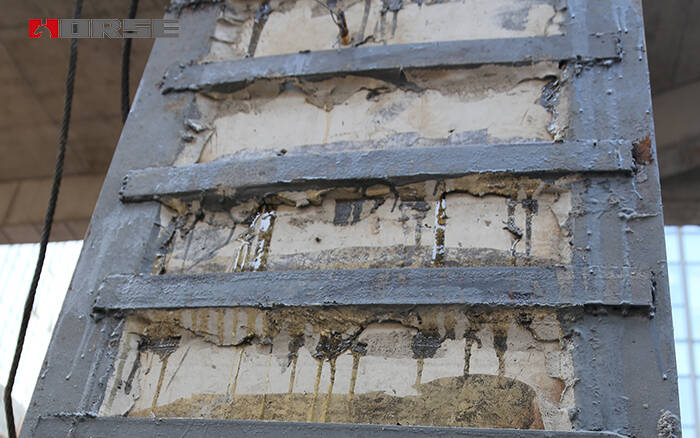

Reforço de colunas

Considerando que a resistência do concreto da coluna não está até os requisitos de projeto, a capacidade de suporte das colunas e a relação de compressão axial é menor do que os requisitos padrão, colunas de concreto reforçadas por placa de aço e pasta de fundo ou coluna como um todo para o fundo da viga, não só melhora a capacidade de suporte da coluna, atende à relação de compressão axial, e pode efetivamente melhorar o concreto a tensão de deformação, melhorar a ductilidade da coluna

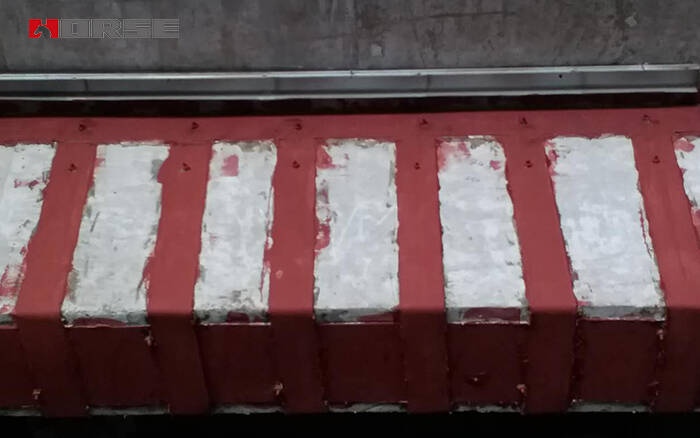

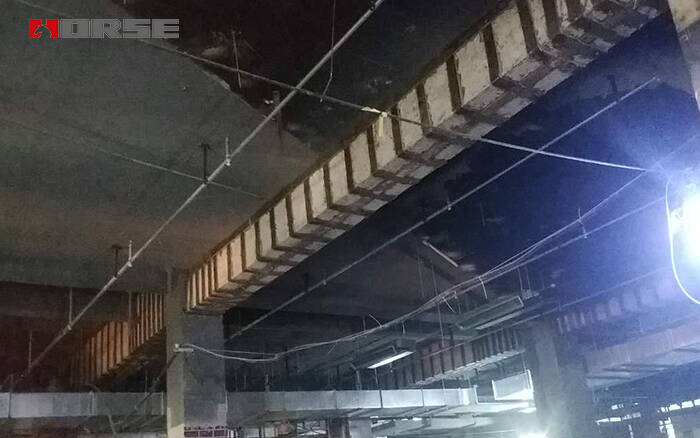

Reforço de vigas

O reforço e a ligação são usados de duas formas, a parte inferior da viga ou o lado da viga. Na parte inferior da viga, devemos destruir a camada de pintura, deixar a camada de proteção de reforço e fixar a placa de aço à borda da coluna ou ao lado da viga. A superfície de medição do feixe não pode ser colada a l/3 superior à altura do feixe. Se encontrarmos janelas e portas, podemos evitá-las.

Reforço da viga principal do suporte lateral

A viga principal do suporte lateral é reforçada de acordo com o nó articulado. Na primeira coluna com placa de aço de 3 mm de espessura de uma placa e, em seguida, colar a peça de placa de 6 mm de espessura, o tamanho é de 600 mm * 300 mm, e com o parafuso de expansão através da placa de âncora na coluna; Em seguida, escolher 6mm de espessura isócelos triângulo placa axilar dois blocos é soldado na coluna da placa de aço, tamanho da placa axilar é 600mm x 600mm, finalmente no final da viga é colado uma placa de aço de 3mm de espessura, o tamanho de 600mm * 300mm, a viga termina através da placa suportada pela placa axilar.

Reforço da viga principal em ambos os lados da coluna média

O quadro principal da estrutura de engenharia é o feixe contínuo. As faces laterais das colunas do quadro são convexas. Para o lado da viga, o chão é suportado pelo chão. Os lados da parte superior devem ser pendurados em torno da coluna para colar a placa de aço, e a placa de aço deve ser projetada para 1:3. A largura da placa de aço abaixo de 100 mm, a fim de reforçar o efeito de uma almofada na placa de aço de pasta, dobramento da placa de aço, aperto de parafuso, placa de lacuna triangular e ângulo de coluna de viga formada pelo preenchimento da argamassa epóxida.
