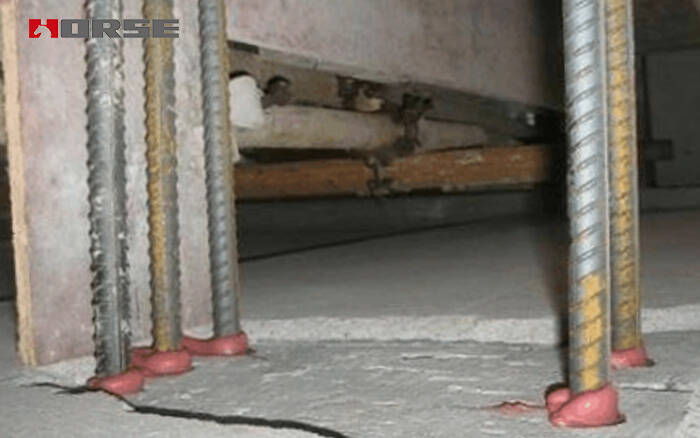

Ancoragem de barras de aço em concreto

Visão geral do projeto

26 andares no chão e 3 andares no porão. A estrutura de parede de cisalhamento do quadro de concreto armado com uma elevação absoluta de 17,30 metros. Devido ao período de construção apertado e às condições de construção complexas, muitas vezes ocorrem modificações ou modificações de projeto durante o processo de construção, e é necessária a ancoragem posterior da barra de aço.

Requisitos materiais

1, requisitos de seleção de reforço: HRB335 nível fy = 300N / mm2, HRB400 grau fy = 360N / mm2 barras de reforço devem ser barras costeladas.

2.HM-500 modificado tipo de injeção de epóxido adesivo de barra

Processo de construção

1.Drill buraco para o diâmetro e profundidade necessários. O diâmetro deve estar de acordo com o tamanho da âncora.

2.O buraco da perfuração deve ser limpo com o soprador de ar, começando a partir da parte inferior do buraco. O furo de perfuração deve ser completamente limpo com uma escova de aço. Após a escova, usar o soprador de ar para limpar o furo de broca novamente.

3.Inject resina de âncora de resina no buraco, começando a partir do fundo, enquanto lentamente puxando de volta o misturador estático. Em qualquer caso, evite atrapar ar. Para furos profundos tubos de extensão podem ser usados.

4.Inserir a âncora com um movimento rotativo no buraco de perfuração preenchido. Algum adesivo deve sair do buraco.

5.Durante o tempo de endurecimento da resina a âncora não deve ser movida ou carregada.
