Fortalecimento de cisalhamento de vigas R / C

Visão geral do projeto

As rachaduras são encontradas na superfície de três vigas e três trabéculas e suas paredes de suporte, e as rachaduras estão todas perto do fim da extremidade da viga. O número de rachaduras é grande e diferente em forma. Algumas rachaduras são "oito" ao longo do lado da viga, algumas estão na direção horizontal e algum gesso de superfície formou uma cavidade.

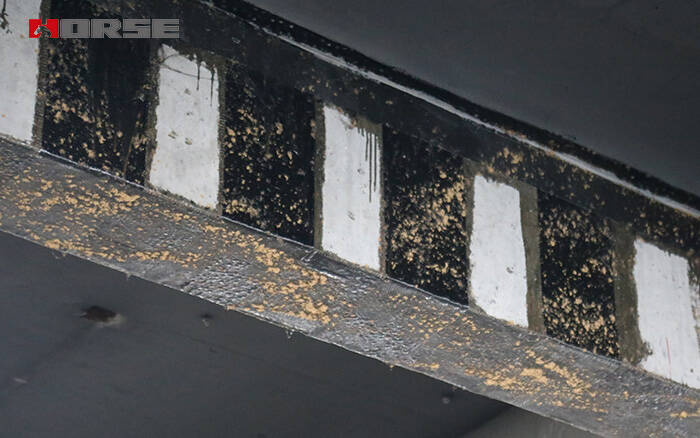

Fortalecimento de cisalhamento de vigas R / C envolvidas com tecido CFRP

A carga no projeto da viga não é favorável à capacidade de suporte da viga. Embora o cálculo de sua capacidade de cisalhamento seja satisfeito, o reforço violou as disposições relevantes do código e resultou em rachaduras estruturais no final da viga. As vigas devem ser reforçadas.

Usando 0,167mm x 100mm x 2000mm CFRP (tecido de fibra de carbono), a forma "U" do lado da viga é ligada a 1 camada, e a distância é de 150 mm, mas a viga precisa de 31 tiras, e um 0,167mm x 100mm x 8400mm CFRP é colado em ambos os lados da parte inferior da placa, todos os quais precisam ser ancorados na parte inferior da viga.

CFRP ligado externamente

Limpeza da superfície da base, limpeza da base, aprimoramento, nivelamento, reparação, adesão, CFRP, cura, proteção da superfície.
