Reforço de RC por placa de aço externa

Visão geral do projeto

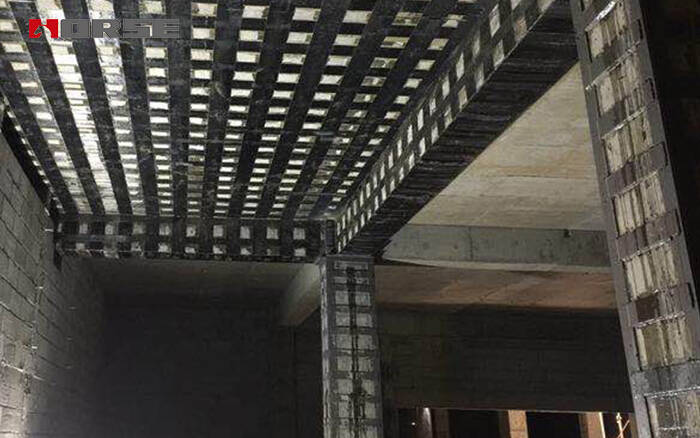

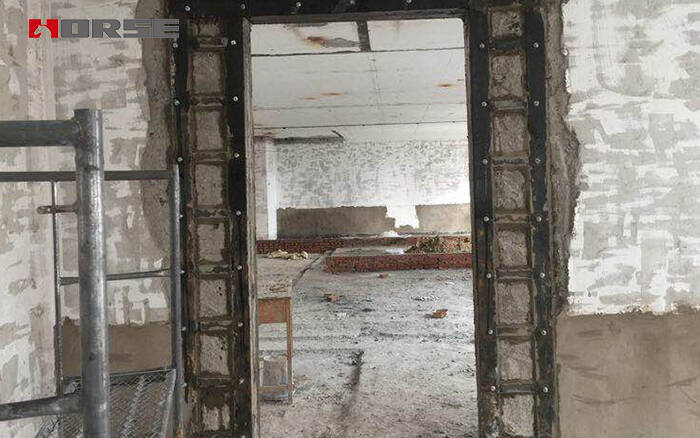

O programa é projeto de reforço sísmico de edifícios, a área total de construção é de 16892 M2, o tipo de estrutura é concreto de tijolo. Os principais conteúdos do reforço são paredes internas e externas, pisos, cintura e colunas estruturais, reparação de rachaduras em janelas, aberturas e paredes. Após o reforço do projeto, sua vida útil subsequente não é inferior a trinta ou quarenta anos. Grado de segurança da estrutura dois; Fortificação sísmica classe B; intensidade de fortificação sísmica 7 graus, primeiro grupo 0,10g, medidas sísmicas 8 graus, componente assísmico grau três, profundidade de congelamento padrão 0,73 m, pressão básica do vento 0,50 kN / m 2, pressão básica da neve 0,35 kN / m 2, grau B de controle de qualidade da construção de alvenaria.

Características de construção do reforço de palte de aço ligado

Em comparação com outros métodos de reforço, o método de aço ligado estrutural tem muitas vantagens únicas e natureza avançada. Sua força de ligação é alta, sua força após a cura é muito mais do que a força do componente original. Tem boa resistência à água e resistência média, e também tem boas propriedades físicas e mecânicas. A tensão na junção dos componentes rebitados e soldados é uniforme, e o fenômeno de concentração de tensão não é produzido, e a resistência à fadiga, resistência à rachadura e integridade são boas. O modelo de utilidade tem as vantagens de tecnologia simples, operação conveniente, velocidade de construção rápida, alta eficiência, curto período de construção, baixo custo e bom efeito.

Ámbito de aplicação

O método de reforço de aço ligado é aplicável a membros que suportam cargas estáticas, como dobradura, tensão, cisalhamento e outros componentes. O âmbito de aplicação específico é o seguinte:

1) a quebra do ponto de soldagem da barra de aço de reforço e reforço do reforço de vazamento durante a construção.

2) o nível de resistência da estrutura ou componente não é até isso, e a resistência estrutural é reforçada.

3) reforço abrangente de edifícios antigos e reforço sísmico com a adição de camadas;

4) viga da guindaste da ponte e viga da guindaste da suspensão para melhorar o reforço da carga;

5) a fratura da raiz da varanda e a fratura da viga abdominal fina são reforçadas.

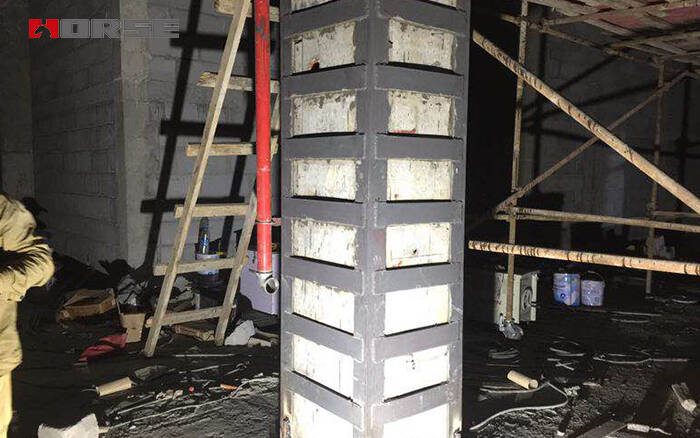

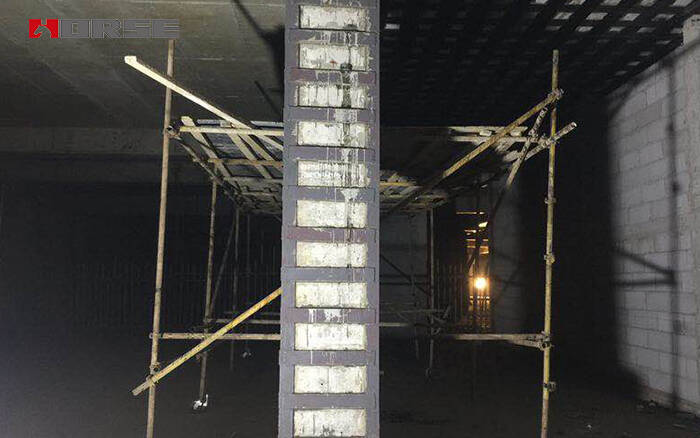

6) melhorar a capacidade de suporte das colunas para resolver o problema da relação de compressão axial da coluna que excede o reforço padrão.

7) a consolidação da carga do piso;

8) Liang Zhu foi reforçado pela corrosão química.

9) a corrosão da corda inferior da viga do quadro é seriamente exposta ao reforço

Tecnologia de construção

1.Steel placa preparar

De acordo com os desenhos de projeto, de acordo com o tamanho real dos componentes de concreto, a placa de aço está blanqueando, formando e perfurando.

Tratamento de superfície de concreto e placa de aço

2.1 Tratamento de superfície de concreto

De acordo com os requisitos de projeto dos desenhos, coloque a rosca e os furos de perfuração na superfície do concreto primeiro, em seguida, enterre os parafusos. Para a superfície adesiva do componente de concreto original, é mergulhado em acetona com uma escova dura, lavado longe do óleo e da sujeira da superfície, depois lavado com água fria e, em seguida, moendo a superfície adesiva para remover a superfície de 2 mm ~ 3 mm de espessura até que a nova superfície esteja completamente exposta, e o pó é soprado com o ar comprimido livre de óleo, e a superfície pode ser limpada com o algodão desgorduro mergulhado em acetona depois de secar completamente.

2.2 Tratamento de superfície da placa de aço

A superfície de ligação da placa de aço deve ser desmoldada e tratada áspera. Se a placa de aço não estiver enferrujada ou levemente corrodida, pode ser usado sandblasting, pano abrasivo ou roda de moagem plana até que apareça o brilho metálico. Quanto maior a rugosidade, melhor a textura de moagem deve ser perpendicular à direção de tensão da placa de aço. Em seguida, use o algodão desnatado mergulhado em acetona para limpar. Se a corrosão da placa de aço é grave, devemos primeiro mergulhar 20 min com ácido clorhídrico moderado, fazer a camada de ferrugem cair, enxague com água de cal, neutralize o íon ácido e, finalmente, use a roda de moagem plana para moer o grão

3.Descarga de componentes reforçados

Os membros de reforço devem ser descarregados antes de colar placas de aço. Se a elevação do jack for adotada, deve ser adotada uma elevação superior de vários pontos (pelo menos 2 pontos) para a viga que suporta a carga uniforme. Para a viga principal com a ação da segunda viga, 1 Jack deve ser colocado debaixo de cada viga, e a tonelagem máxima não aparece na superfície superior.

4.Aplicando adesivo de placa de aço

Quando o adesivo é preparado, o adesivo é aplicado à superfície do concreto tratado e à superfície da placa de aço. Para que o adesivo se infiltre totalmente, permee, difunda e adera à superfície, deve ser limpo para frente e para trás com uma pequena quantidade de cola primeiro, para a espessura do projeto de 1 mm a 3 mm, a borda espessa média é fina e, em seguida, a placa de aço é ligada à reserva. Posição. Depois de colar a placa de aço, martele suavemente a placa de aço ao longo da superfície da pasta com o martelo. Se não houver vazios, significa que foi colado firmemente. Caso contrário, a placa de aço deve ser despojada e colada novamente.

5.Fixed, pressurizado

Depois que a placa de aço é aderida corretamente, os parafusos de expansão devem ser apertados e pressurizados imediatamente para que o líquido de cola seja apenas extrudido da costura lateral da placa de aço.

6.Curação

Curação a temperatura ambiente, mantendo a 20 graus centígrados, 24 h pode desmontar a pinça ou suporte, 3 D pode ser usada força, se a temperatura estiver abaixo de 15 C, deve tomar aquecimento artificial, o uso geral de luz infravermelha ou isolamento de aquecimento de cobertor elétrico, período de cura não deve ter qualquer perturbação para a placa de aço.

7.Teste

Quando o aço pegajoso atinge a força do projeto, o pessoal relevante será verificado e aceito.

8. Proteja

Após a aceitação, a superfície da placa de aço é ligada com uma camada de malha de arame de chumbo e uma camada de proteção de argamassa de cimento M15 20 é aplicada.
