Aumento da carga

Visão geral do projeto

O antigo edifício residencial na estação de Siping City foi construído no início dos anos 90, com uma estrutura de parede de cisalhamento de quadro na parte inferior, quadros de 2 andares na parte inferior e 4 andares superiores. O projeto original é 1 e 2 andares são restaurantes (carga viva é 2,5KN / m2), e cozinha (carga viva é 4,0KN / m2) está localizado no primeiro andar. Agora planejamos redecorar a cadeia de lojas KFC, mover a cozinha para o 2º andar e vender a mesa de jantar nos 1 níveis originais da cozinha. Devido ao aumento da carga devida e à mudança de função, a viga original do piso original não atenderá aos requisitos de projeto e precisa de reforço. Após a demonstração do esquema e a comparação de viabilidade econômica e técnica, foi escolhida a embalagem de polímero reforçado com fibra de carbono (PFRP) para reforçá-lo.

Vantagens

 - Resistência à corrosão

 - Baixo custo, econômico em comparação com outro método

 - Instalação fácil

 - Curto período de construção

 - Peso leve, nenhuma influência para a estrutura original

 - Nenhuma manutenção necessária

Materiais

HM-20 tecido de fibra de carbono

HM fibra de carbono adhesvie (primer, nível, impregnante)

Solução

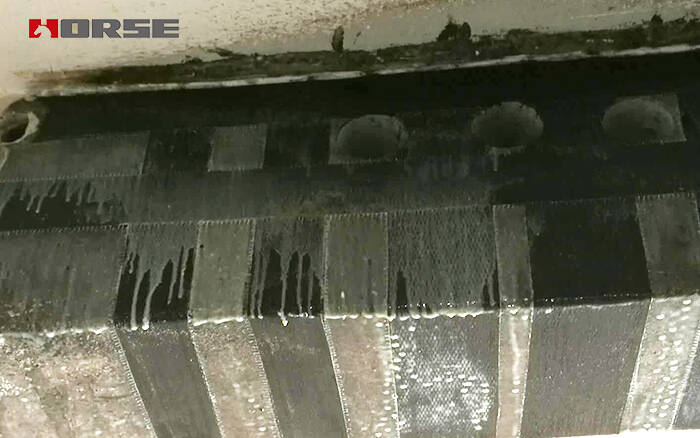

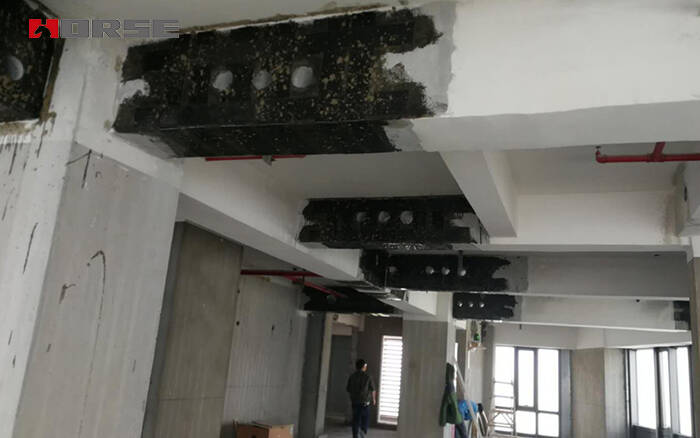

A fim de fortalecer a ancoragem do pano de fibra de carbono na parte inferior da viga e aumentar a capacidade de cisalhamento da viga, aros U de 160 mm de largura são colados em cada lado da extremidade da viga e cada lado da viga principal e secundária é colado com o aros tipo U de 160 mm de largura.

A ligação do tipo U deve tomar a altura da seção do membro. Para pasta do tipo U, o bastão longitudinal de fibra de carbono deve ser colado na extremidade superior.

Considerando que os fatores que influenciam o local de construção de folhas de CFRP são grandes, sugere-se que o número de folhas de CFRP não deve exceder 3 camadas.
