Reforço de viga e coluna placa de aço adesiva.

Visão geral do produto

O projeto iniciou a construção no primeiro semestre de 2003. O projeto é uma estrutura de meio quadro de sete andares. A fundação da pilha é uma pilha furada de tubo imersa e a estrutura superior usa cimento 425 #. Devido ao mesmo lote de teste de desempenho do cimento, descobriu-se que a resistência do cimento de 3 dias e 7 dias foi qualificada, mas a resistência do cimento de 28 dias não foi qualificada. Por esta razão, a unidade de teste da unidade de teste de qualificação usa o método de rebote ultrasônico para testar a coluna inferior do projeto. Os resultados do teste mostram que a resistência das camadas 1 ~ 3 da maioria do concreto de viga e coluna é inferior ao grau original de resistência do projeto C25.

Plano Dois

Um é aumentar o método de secção transversal, mas a construção é complexa e o período de construção é longo. Algumas paredes de tijolos foram construídas, o que causará desperdício de refazes.

Dada a urgência do projeto, as condições de construção são limitadas após a ocupação e, para reduzir o custo do reforço, são adotados segundos esquemas: o método de reforço por placa de aço adesiva.

Baseado

 (1) o cálculo da capacidade de suporte do método de reforço de tiras de aço ligadas:

Fcmbx=fyAs+0.9fayAa - fy/As/

Mu=fcmbx (h01-x/2) + fy/As/ (h01-as/)

 (2) cálculo do comprimento de ligação do reforço da placa de aço:

L1 > 2fayta/fcv

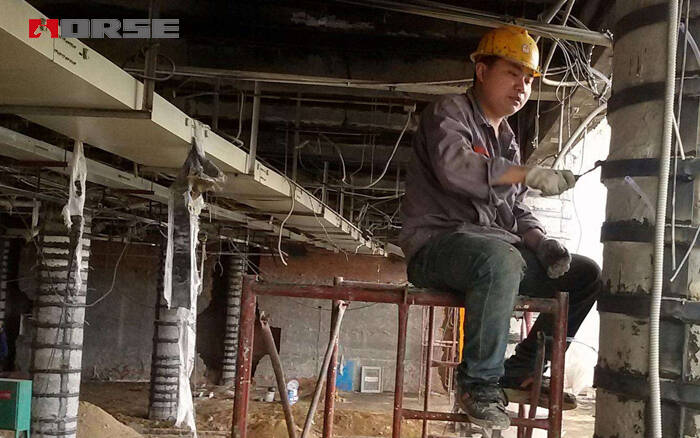

De acordo com as características do projeto, são adotados os seguintes métodos para reforçar as colunas e vigas.

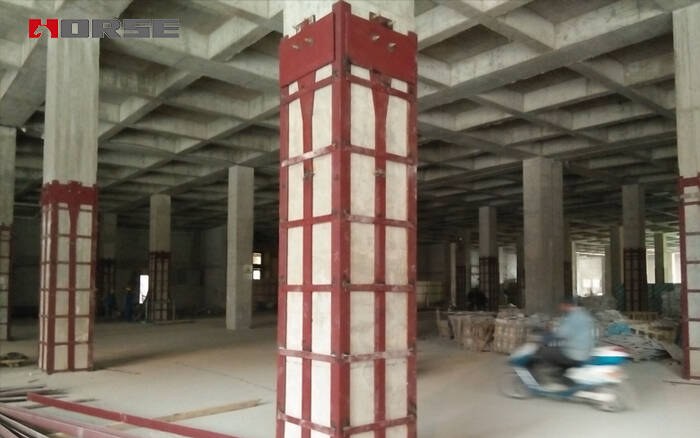

1. reforço de coluna:

2.


Considerando que a resistência do concreto de coluna não pode atingir os requisitos de projeto, a capacidade de suporte da coluna e da relação de compressão axial não pode atender aos requisitos padrão. O reforço da coluna de concreto é ligado ao fundo da viga ou ao fundo da laje para ser um todo com a coluna original, o que não só melhora a capacidade de suporte da coluna, satisfaz a relação de pressão axial, mas também melhora efetivamente a mudança de concreto.

2.Beam reinfrocement:

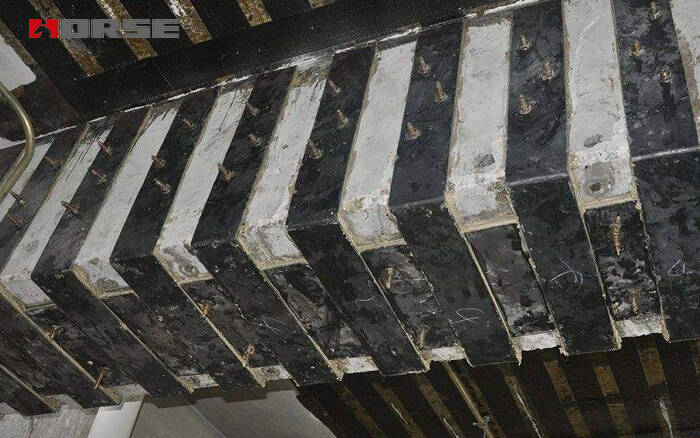

Cole a placa de aço no fundo da viga ou no lado da viga. Na parte inferior da viga (deve ser derrubada a camada de escova, deixando a camada de proteção de aço) pegue a placa de aço até que a coluna ou a borda da viga, a pasta da superfície da viga não deve ser superior à altura da viga de l / 3 (a porta e a janela podem ser evitadas).

3. Reforço da viga principal do suporte lateral

Primeiro colar um pedaço de chapa de aço de 3 mm de espessura na coluna e, em seguida, colar um pedaço de chapa de aço de 6 mm de espessura na chapa de aço, o tamanho é de 600 mm x 300 mm, e o parafuso de expansão é penetrado através da coluna de âncora da chapa de aço, e, em seguida, dois pedaços de isócelos de 6 mm de espessura da chapa axilar triangular de ângulo direito são soldados na chapa de aço ligada à coluna, o tamanho da chapa axilar é de 600 mm x 600 mm, e, em seguida, a espessura de 3 mm é colada na parte inferior da extremidade da viga A placa de aço é uma peça de tamanho 600mm * 300mm, de modo que a extremidade da viga é suportada pela placa de aço na placa da axila.

4.Reforço da viga principal em ambos os lados da coluna do meio

A viga principal da estrutura de engenharia é uma viga contínua. O lado da coluna do quadro é suportado pela laje no lado da viga, e a placa de aço deve ser fixada ao lado superior da viga. Como mostrado na Figura 7, o design da placa de aço é 1:3. A largura da placa de aço é inferior a 100mm. A fim de reforçar o efeito de ligação da placa de aço, a placa de almofada é ajustada no lugar de dobra da placa de aço, o parafuso de ancoragem é fixado com o parafuso de ancoragem e o triângulo vazio formado pelo ângulo entre a placa de aço e a coluna de viga é preenchido com argamassa epóxida.
