Método de retrofit de fugas de coluna

Visão geral do projeto

O edifício comercial e residencial de quatro pisos é uma estrutura de pórtico com uma área plana de 15 m x 36 m, com um espaçamento entre duas colunas de 7 m e 6 m, respetivamente, e uma secção transversal de 400 mm x 600 mm. Durante o processo de construção da viga e da coluna, não existe vibração. Após a desmontagem da matriz lateral da coluna, foram encontrados fenómenos de favo de mel e de fuga na superfície da coluna, sendo que algumas colunas são mais graves (a profundidade máxima de fuga é de 230 mm) e a coluna apresenta um fenómeno de raiz podre.

Análise de razão e esquema de reforço de vibração de fuga

Análise das causas de fuga

Através da investigação de campo, as principais causas de vibração de fuga grave no betão da coluna são as seguintes:

Betão para mistura no local: diferença entre a liquidez e a uniformidade do betão;

Uma camada de viga e coluna é betonada em conjunto: a união viga-coluna é muito densa, a folga máxima é de 45 mm e a coluna tem 4,2 m de altura. A haste vibratória não pode ser fixada no local.

A responsabilidade dos operadores da obra é baixa: a raiz da coluna não é limpa e o betão não vibra facilmente no local, e não foram tomadas medidas eficazes.

Esquema de retrofit de colunas

A vibração de fuga grave do betão do pilar afeta a tensão dos principais membros estruturais e causa um grande perigo oculto à segurança de toda a estrutura. Para resolver este problema de qualidade de forma completa, de acordo com a situação real do ensaio, o grau de dano e a localização do pilar, são elaborados os seguintes planos:

O betão solto é removido primeiro e o método de injeção de cimento sob pressão é utilizado para tratar a fissura interna e, em seguida, o material de injeção sem retração é utilizado para o nivelamento. Quando a resistência da lama é superior a C30, deve ser reforçado o compósito de polímero reforçado com fibras (PRFV) com 100 mm de espessura e 300 g com anel de raiz.

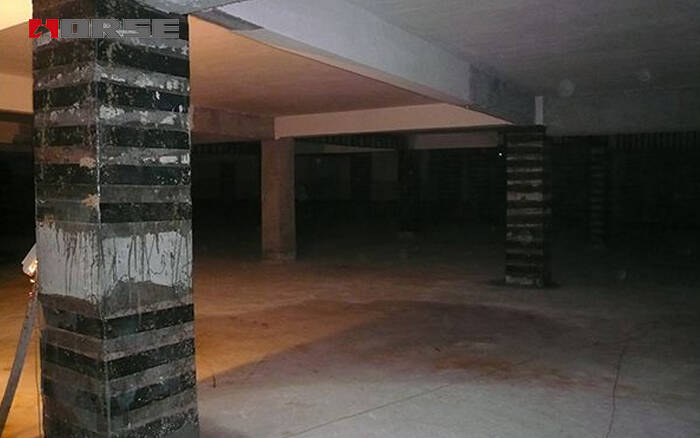

Para a parte sem raiz do pilar, o betão solto é primeiro removido e depois moldado sem retração. Após a resistência da lama estar acima de C30, o compósito de polímero reforçado com fibras (PRFV) com 100 mm de largura e 300 g deve ser colado na faixa de fuga (espaçamento vertical de 100 mm).
