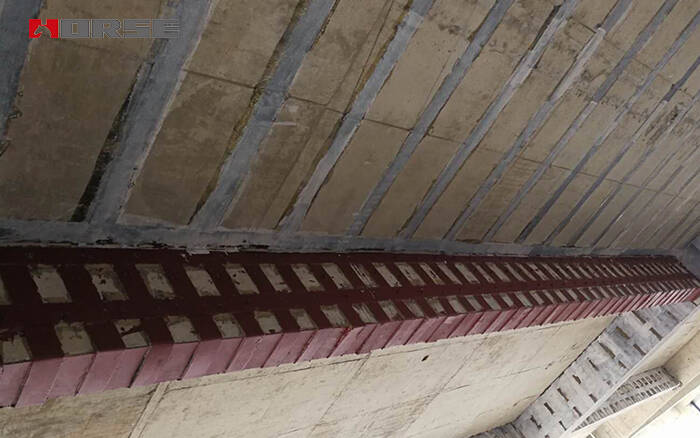

Reforço de vigas de edifícios por chapa de aço adesiva

Visão geral do projeto

Este projeto está localizado em Pixian, cidade de Chengdu, e consiste num edifício térreo de 31 andares com um subsolo de dois andares. Utiliza-se uma estrutura de parede de cisalhamento em betão armado. O tipo de fortificação sísmica da construção é de classe C, o grau de segurança da estrutura do edifício é de grau dois; o grau de projeto da fundação é de grau A; a estrutura e a parede de cisalhamento são de grau dois, em condições normais de utilização. Nestas condições, a vida útil da estrutura do edifício é de 50 anos.

As três camadas e os 21 eixos do edifício comercial e residencial de 5# cruzam o eixo L KL22, com um vão líquido de 4,4 metros, uma altura de 750 mm e uma largura de 450 mm. Devido à perfuração hidráulica, a barra de aço na parte inferior da viga rompeu completamente a uma distância de 7 cm do assento de apoio. Um total de 3D20. possui a contraforça de apoio na viga da estrutura na base da estrutura, e a viga está principalmente na parte superior da viga. Assim, o reforço da viga é reforçado pelo método de reforço de chapa de aço colada.

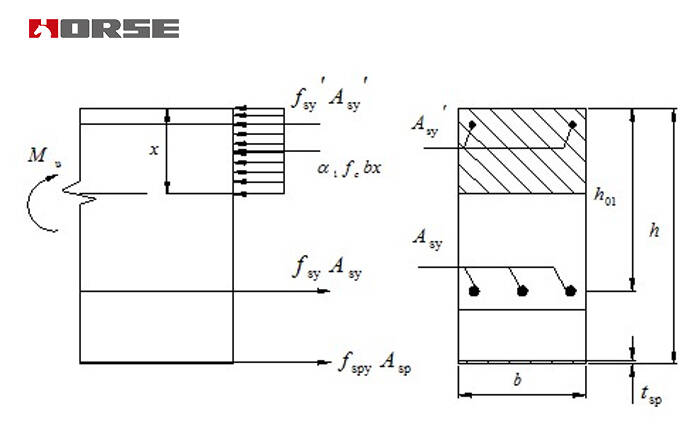

Sistema de reforço estrutural

Placa de aço Q235b

Adesivo para chapa de aço

Adesivo para ancoragem

Cavilha de ancoragem M8

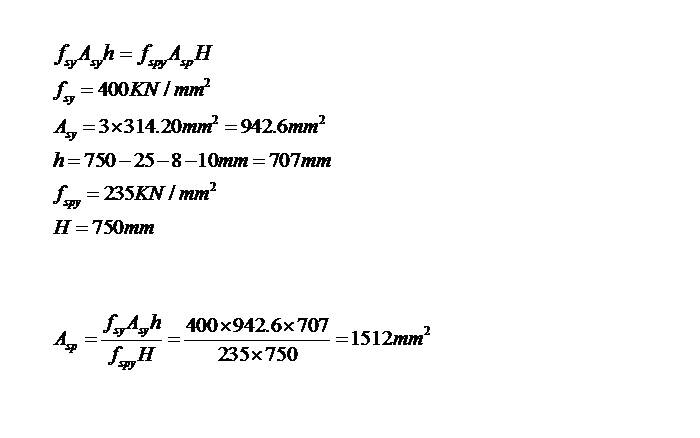

então a largura da chapa de aço: 250 mm; a espessura da chapa de aço é de 6 mm.
