Esquema de reforço para viga de estrutura danificada

Visão geral do projeto

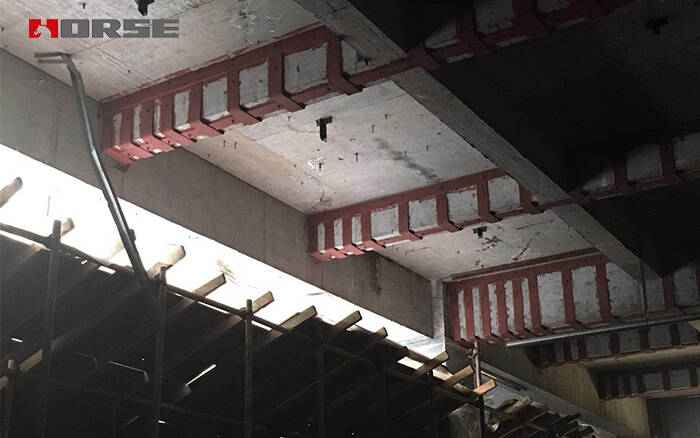

Um tubo de drenagem é perfurado na parte superior da viga do quadro para causar danos na viga do quadro e deve ser reforçado.

Esquema de fortalecimento

Quando a viga abre a meio da direção alta, geralmente corta o estribo da viga e a barra de aço estrutural longitudinal, o que afeta a capacidade de cisalhamento da viga. Quando a abertura está na parte inferior da viga, a barra de tensão principal da viga é cortada e a capacidade de suporte à flexão da viga é afetada. Assim sendo, devem ser realizados diferentes métodos de reforço de acordo com a localização das aberturas nas vigas.

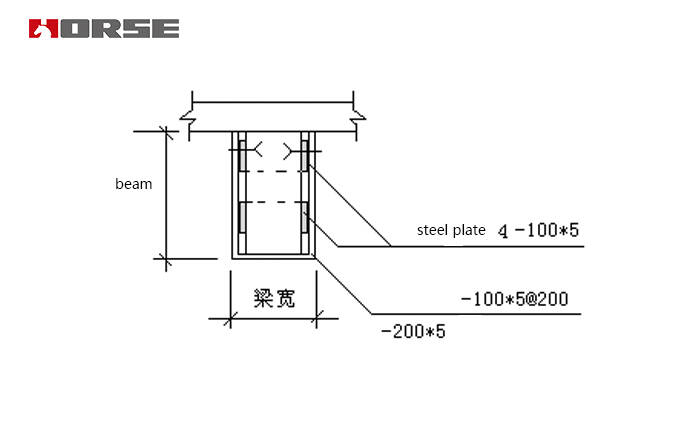

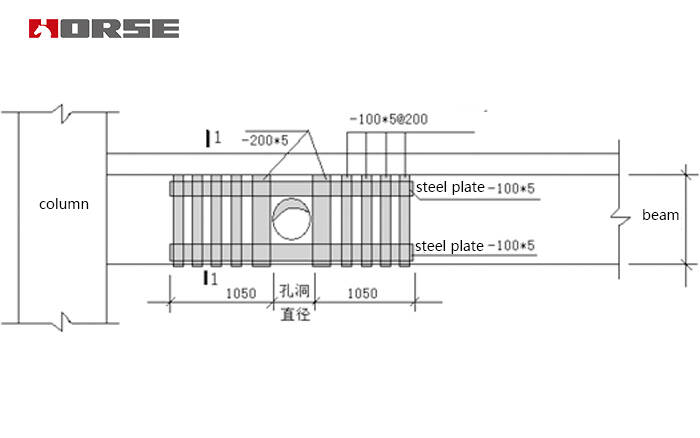

1. Quando a distância entre o bordo inferior da viga e a base da viga for >80 mm a partir da base da viga, deve ser aplicado o método de reforço do esboço no meio da viga. Após o tratamento, a capacidade de suporte à flexão original pode ser satisfeita.

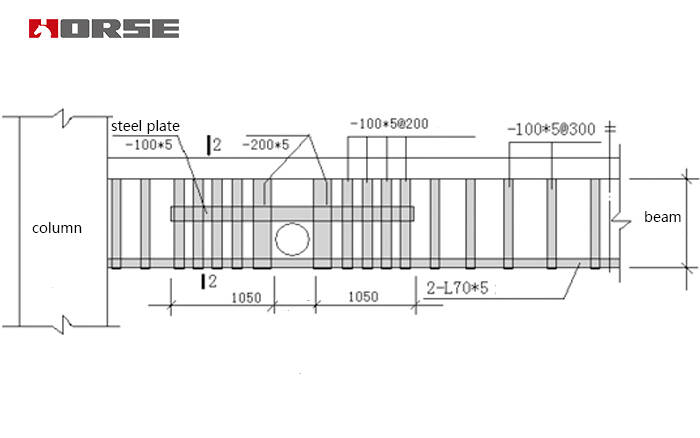

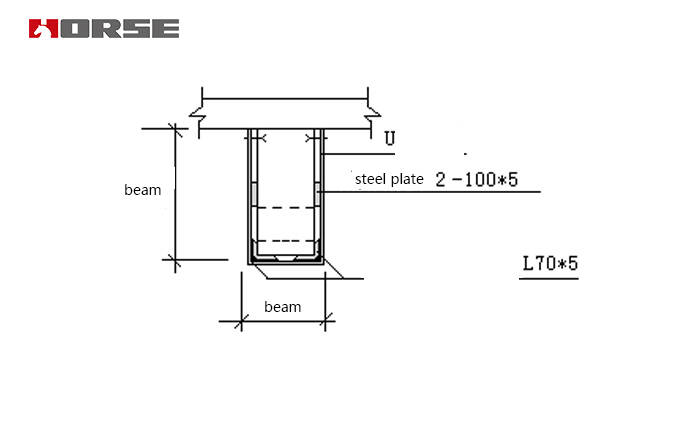

2.º Quando a distância da base da viga à base da viga for inferior a 80 mm, o método deve ser aplicado de acordo com o método de reforço da abertura na base da viga. Após o tratamento, a capacidade de suporte à flexão e ao corte original pode ser satisfeita.
