Reforço de fissuras em lajes

Uma breve introdução ao esquema de reparação e reforço estrutural

1.As fissuras do pavimento são preenchidas com resina epóxi modificada para reforço e impermeabilização.

2.º A base da laje é fixada com duas camadas de revestimento de polímero reforçado com fibra (PRFV) e uma camada de argamassa epóxi para proteção, com uma espessura de 30 mm.

3. Uma camada de revestimento de PRFV em forma de U é fixada à viga para reforço de cisalhamento. O arco em forma de U é perpendicular ao eixo da viga e colado na lateral da viga. Toda a viga é colada longitudinalmente, com uma largura de 200 mm e uma distância de 200 mm. Duas camadas de chapas de PRFV são coladas na base da viga para reforço de flexão, com 300 mm de largura, paralelamente à pasta axial da viga. Uma camada de tecido de fibra de carbono (para cima) é fixada no meio da coluna para reforço sísmico, e a direção da pasta é perpendicular à direção axial da coluna, melhorando assim a capacidade de carga e a resistência sísmica da estrutura.

4. Após a conclusão do reforço de fibra de carbono, é realizado o tratamento de proteção da superfície. A argamassa de resina epóxi é utilizada para proteger o tecido de fibra de carbono e a espessura da camada protetora é de 20 mm.

Plano de construção

1, reparação de fissuras e tratamento impermeabilizante da laje do pavimento

As fissuras no betão são a doença mais comum da engenharia, mas a maioria delas pode ser reparada para restaurar a função original da estrutura de betão. Geralmente, são utilizados métodos de injeção de argamassa sob pressão, ranhuras e selagem de revestimento. Não há muitas fissuras neste projeto. A largura da fissura, de 0,5 a 3 mm, pode ser reparada por ranhuras para preencher a fissura com resina epóxi modificada (incluindo primário e adesivo de reparação). A reparação estrutural e a impermeabilização são concluídas uma vez.

2, Reforço do tecido de fibra de carbono na parte inferior da laje

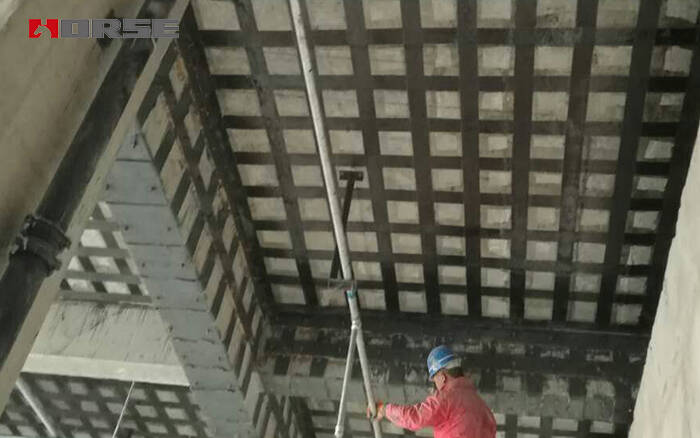

Após o tratamento das fissuras no pavimento, foram aplicadas duas camadas de manta de fibra de carbono e duas camadas de reforço de fibra de carbono na base do pavimento.

A direção das fibras da manta de fibra de carbono é a mesma que a direção da força da placa. A manta de fibra de carbono estende-se até à lateral da viga e utiliza um esquema de múltiplas faixas. A largura é de 200 mm, a distância entre elas é de 200 mm e a massa unitária é de 300 g/m².

A camada de fibra de carbono, perpendicular à direção da manta de fibra de carbono, é esticada na mesma gama da manta de fibra de carbono. A largura é de 200 mm, o espaçamento é de 200 mm e a massa unitária é de 300 g/m².

3, reforço da camada de argamassa epoxídica com rede de arame de aço no fundo da laje

Colocação de rede de arame de aço na parte inferior da placa, reforço com argamassa epóxi e espessura da camada de argamassa epóxi de 30 mm.

4.º O lado da viga é colado com 1 camada de folhas de CFRP tipo U, e a parte inferior da viga é colada com 2 camadas de folhas de CFRP.

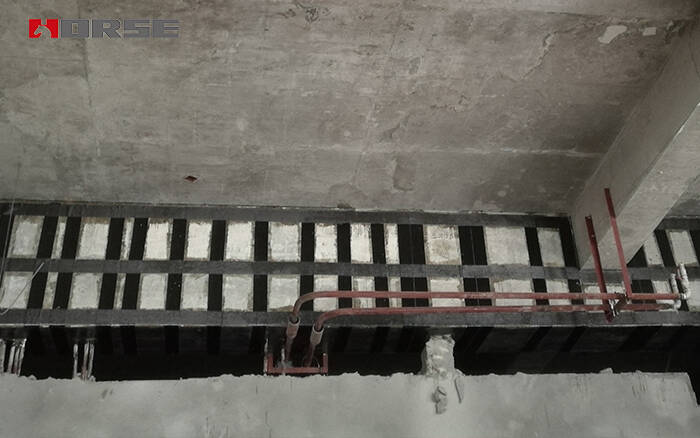

As vigas foram reforçadas com fibra de carbono, e uma camada de arcos de fibra de carbono em forma de U foi colada na lateral das vigas para as reforçar. Duas camadas de chapas de CFRP foram coladas na parte inferior das vigas para reforço à flexão. O tecido de fibra de carbono é fabricado em seda Dongli japonesa importada, um tecido de primeira qualidade, com uma massa unitária de 300 g/m² e uma resistência à tracção de 3400 Mpa.
