Reforço sísmico de edifícios existentes

Visão geral do projeto

O edifício existente foi construído em 2006. O corpo principal está dividido em duas partes: a secção sul, no solo, com modelação arqueada, cumeeira com altura de 5,6 m, estrutura de pórtico moldado in loco, estrutura de cobertura para atingir a modelação arqueada, e parte é considerada como construção provisória na linha vermelha de planeamento.

A secção norte tem um piso e meio subterrâneo, com edifícios de dois pisos no solo. Os beirais têm 4,6 m de altura e uma cumeeira com uma altura de 8,3 m. A estrutura de parede de cisalhamento moldada in loco é adotada, e o grau sísmico é dois. A cobertura é de madres de montanha rígidas e a cobertura inclinada é de laje de betão armado com 120 mm de espessura.

Devido à transferência do direito de propriedade e à alteração da função de utilização, o proprietário pretende realizar uma ampla remodelação em toda a estrutura do edifício e adotar um novo esquema de decoração. Com este reforço, o edifício deixa de ser um escritório e transforma-se num clube de alto nível. A utilização do edifício é alterada, o layout da estrutura e a carga são significativamente alterados, e o reforço geral é reforçado. Comparativamente ao projeto de retrofit, o projeto de transformação apresenta as seguintes características:

O desempenho sísmico da estrutura original é "incongenitamente deficiente": o desempenho sísmico da estrutura original não cumpriu os requisitos da especificação, sendo necessário todo o reforço sísmico.

O novo esquema de decoração é inconsistente com a estrutura original, pelo que o número de paredes de cisalhamento removidas é grande, resultando na ausência de um grande número de componentes de suporte verticais originais.

Quando a parede de cisalhamento é desmontada, o vão da viga utilizada para suporte é maior, com um vão máximo de 10 m, e o proprietário impõe requisitos rigorosos quanto à altura livre das divisões. A viga de suporte comum não cumpre os requisitos. Assim sendo, a tecnologia de reforço externo de pré-tensão é utilizada para reduzir a altura da viga.

As principais características do projeto são a demolição de paredes de betão armado, novas vigas de betão, pilares, paredes de cisalhamento, o reforço das vigas do pórtico original e o reforço da estrutura original. A ligação entre a viga de suporte pré-esforçada e a extremidade da viga de suporte com a estrutura original é o conteúdo principal do projeto de reforço.Devido à transferência do direito de propriedade e à alteração da função de utilização, o proprietário pretende proceder a uma ampla remodelação em toda a estrutura do edifício e adotar um novo esquema de decoração. Com este reforço, o edifício deixa de ser um escritório e transforma-se num clube de alto nível. A utilização do edifício é alterada, o layout da estrutura e a carga são significativamente alterados, e o reforço geral é reforçado. Comparativamente ao projeto de retrofit, o projeto de transformação apresenta as seguintes características:

O desempenho sísmico da estrutura original é "incongenitamente deficiente": o desempenho sísmico da estrutura original não cumpriu os requisitos da especificação, sendo necessário todo o reforço sísmico.

O novo esquema de decoração é inconsistente com a estrutura original, pelo que o número de paredes de cisalhamento removidas é grande, resultando na ausência de um grande número de componentes de suporte verticais originais.

Quando a parede de cisalhamento é desmontada, o vão da viga utilizada para suporte é maior, com um vão máximo de 10 m, e o proprietário impõe requisitos rigorosos quanto à altura livre das divisões. A viga de suporte comum não cumpre os requisitos. Assim sendo, a tecnologia de reforço externo de pré-tensão é utilizada para reduzir a altura da viga.

As principais características do projeto são a demolição de paredes de betão armado, novas vigas de betão, pilares, paredes de cisalhamento, o reforço das vigas do pórtico original e o reforço da estrutura original. A ligação entre a viga de suporte pré-esforçada e a extremidade da viga de suporte com a estrutura original é o conteúdo principal do projeto de reforço.


Idéias de reforço sísmico

Reforço geral: devido à ampla abrangência da transformação do projeto, é necessário melhorar o desempenho sísmico global da estrutura, tomar medidas eficazes para reforçar a estrutura, otimizar a transmissão de forças, cumprir os requisitos das normas estruturais e cumprir os requisitos de rigidez e ductilidade.

Reforço de nós importantes: o reforço dos nós é muito importante no reforço sísmico global. É uma ligação importante entre componentes e componentes, devendo ser dada especial atenção ao efeito de reforço das juntas.

Método de reforço sísmico

1. A estrutura original da parede de cisalhamento foi demolida em grande parte devido ao novo esquema de decoração utilizado pelo proprietário, e a estrutura original foi substituída pela viga de secção de reforço pré-esforçado exterior. A força vertical e o princípio de força da estrutura reforçada são basicamente os mesmos da estrutura original.

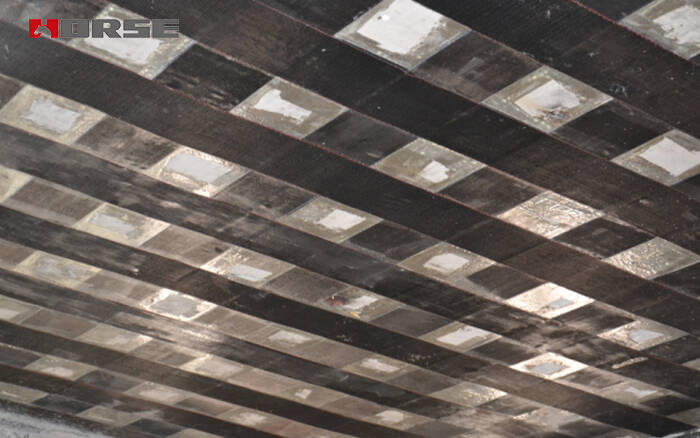

   De acordo com a conclusão da identificação, a espessura da laje do pavimento é pequena e existe o problema da carbonização do betão. Sugere-se que a laje do pavimento seja fixada com tecido de fibra de carbono na base da laje e que a superfície da laje seja reforçada com a camada sobreposta para melhorar a durabilidade e a capacidade de suporte do pavimento.




2. Devido à desmontagem das paredes de cisalhamento, a capacidade de suporte sísmico de algumas vigas do pórtico não cumpre os requisitos das normas em vigor. Sugere-se a adoção do método de reforço com chapa de aço para reforçar a viga do pórtico.

   A estrutura original da parede de cisalhamento foi demolida em larga escala. Para melhorar a rigidez e a capacidade de suporte da estrutura, foi adotado um método de adição local de paredes de cisalhamento. Para novas paredes de cisalhamento, vigas e colunas do pórtico, a plantação de varões e outras medidas podem ser ligadas de forma fiável à estrutura original para aumentar a capacidade sísmica global.
