Reforço de edifício após incêndio

Visão geral do projeto

Estrutura de tijolo e betão, com um ou dois pisos em estrutura de betão armado, como fachada comercial. O terceiro a oitavo andar é uma casa. A laje oca de betão pré-fabricado é adotada para os pisos. A alvenaria do edifício de habitação é construída com tijolos Mu15 e argamassa M10. A resistência do betão da estrutura inferior de dois pisos é C30. O incêndio começou às 3h30 da manhã do dia 27 de agosto de 2008. O fogo começou na parte da frente do piso, alastrou rapidamente para a metade de trás de todo o piso e derreteu alguns vidros e janelas de liga de alumínio, mas não queimou o terceiro piso. O fogo ardeu durante 100 minutos até ser dominado às 5h10.

Danos estruturais e análise

Como a combustão ocorreu no segundo piso, os danos nos três pisos da laje da viga e da coluna da segunda camada foram muito evidentes. A camada de cinzas na coluna geralmente rachou e descascou, e a camada protetora de betão de algumas colunas rachou, e o grau de queima de colunas individuais atingiu 50 mm. As terceiras camadas da base da viga geralmente queimaram, o dano na base da viga é o mais grave, a lateral da viga queimando crocante é mais leve do que a inferior, mas há uma grande área de fissuras e fissuras, as fissuras foram removidas, e algumas fissuras penetram profundamente no betão central da viga. Algumas das vigas foram severamente queimadas e a sua rigidez foi significativamente reduzida. A laje do segundo piso está geralmente boa. A queima de crocante de betão na base da laje do terceiro piso está amplamente a descamar, a maioria dos furos da laje oca estão expostos, e a armadura pré-esforçada da laje oca parece estar exposta e relaxada numa grande área, o que faz com que a placa oca perca a sua capacidade de suporte.

Esquema de reforço estrutural

A ideia geral do reforço é:

Em primeiro lugar, adota-se um suporte de tubos de aço para as vigas do piso do terceiro piso, de forma a evitar perigos. A laje do terceiro piso, por ser muito resistente, é demolida e a laje de betão é refeita. A terceira viga é reforçada com chapa de aço adesiva exterior, e a coluna do segundo piso é removida do reboco superficial e, após a aplicação do reforço da camada de aço, é repintada.

Reforço de coluna

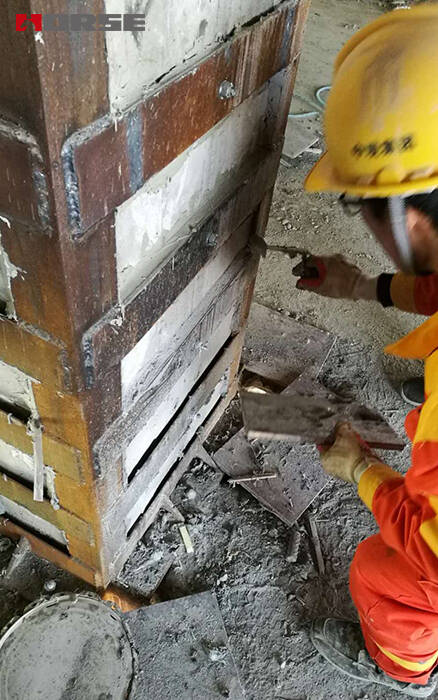

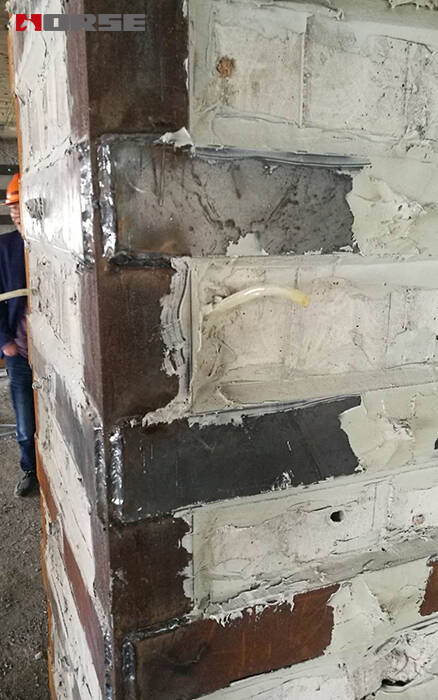

Como a superfície da coluna foi danificada, a secção transversal da coluna é bastante enfraquecida, sendo utilizado aço exterior para a reforçar. Este método pode aumentar a capacidade de carga da secção da coluna e a capacidade de carga da coluna devido ao efeito de restrição lateral do novo arco de aço, de modo a que a coluna de betão original esteja num bom estado de tensão em três direções.

Reforço de viga

Os danos nas laterais e na base da viga são mais graves, e a resistência diminui significativamente, por isso opte por chapas de aço para reforçar a viga.

Neste método, uma chapa de aço de alta resistência é fixada à viga de betão armado. Isto não só garante que o betão e a chapa de aço se tornem uma nova força integral, como também proporciona total liberdade às propriedades de flexão, cisalhamento e compressão dos elementos de aço. Como a superfície do betão fica solta e lascada após o incêndio, deve ser removida antes do reforço. Após a remoção do betão danificado, a superfície do betão ficará irregular. Pode ser nivelada com argamassa e, em seguida, o aço pode ser reforçado com a colagem de aço.

Reforço de laje

A laje do terceiro piso é o componente mais gravemente danificado, com grande parte do betão superficial a cair, a barra de aço exposta e parte do aço enferrujado e partido. Foi decidido desmontar o pavimento oco de betão original e verter a laje de betão armado. O pavimento é a base de transferência entre a estrutura e a parte de tijolo. A betonagem in loco, em geral, contribui para a rigidez do edifício.
