Reforço de colunas e vigas

Visão geral do projeto

Reforço e requalificação do edifício do hospital. A estrutura original do edifício é uma estrutura de pórtico de três andares, com uma fundação em tiras de pilares. O edifício tem cerca de 62 m de comprimento, 15 m de largura, uma área de aproximadamente 4.160 m² e um beiral de 11.700 m. De acordo com a necessidade das unidades de construção de reforço e reconstrução, toda a estrutura foi aumentada em uma camada, passando dos três pisos originais para quatro pisos. Ao mesmo tempo, para fazer face às necessidades funcionais, foi realizada parte da expansão. A escada e a sala do elevador foram ampliadas. A extensão é de cinco andares. A forma da estrutura é uma parede de cisalhamento em pórtico.

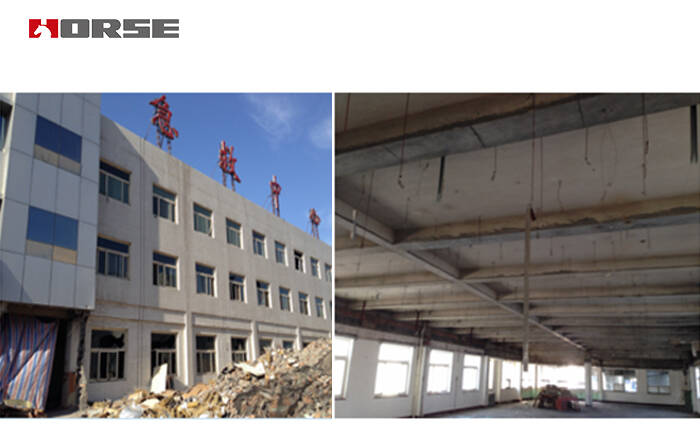

Reforço 1

Como o edifício não cumpre os requisitos de utilização existentes e por outros motivos, a unidade de construção pretende proceder à renovação de pavimentos. Portanto, neste reforço, o edifício passou de uma estrutura de pórtico de três pisos para uma estrutura de parede de cisalhamento de quatro pisos, com grandes alterações no layout e na carga da estrutura. Comparativamente ao projeto geral de reforço, o projeto de reconstrução apresenta as seguintes características:

• O desempenho assísmico da estrutura original não cumpriu os requisitos da norma em vigor, sendo necessário todo o reforço sísmico.

  O projeto de reconstrução necessita de adicionar uma camada de estrutura, de modo a que o peso da estrutura aumente e a força do sismo aumente correspondentemente. O reforço com manta de carbono colada e a armadura de chapa de aço limitarão a capacidade de suporte sísmico da estrutura. Assim, é necessário utilizar um reforço de alargamento de secção para reforçar a fundação estrutural, a coluna, a viga e outros elementos importantes para satisfazer os requisitos de projeto.

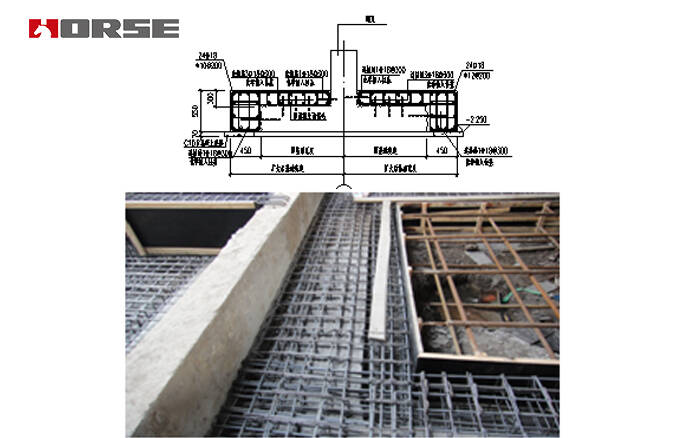

Reforço da fundação através do aumento da secção transversal

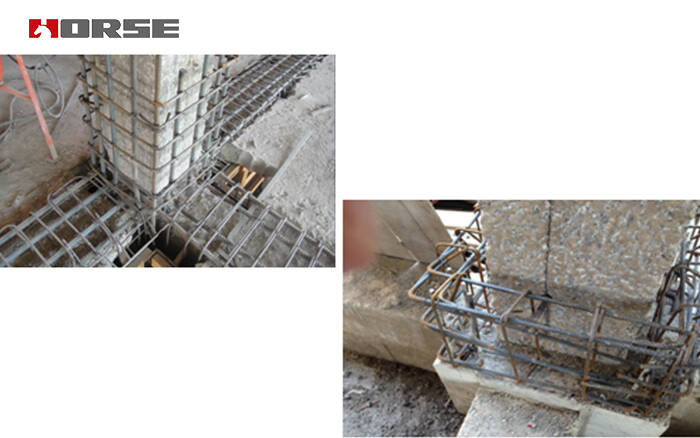

Reforço de pilar de estrutura com secção alargada

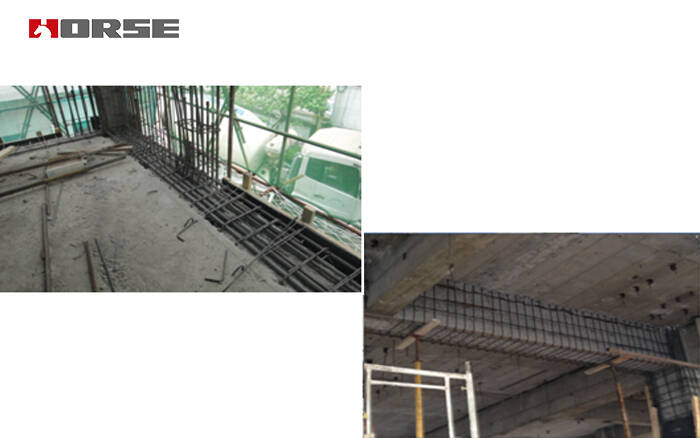

Reforço da viga do quadro

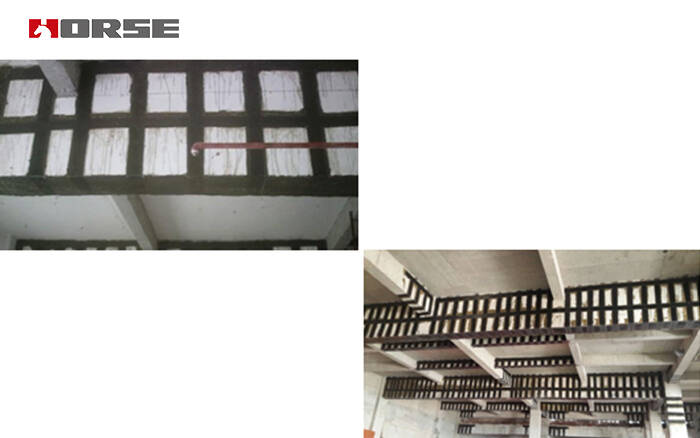

Reforço da viga do quadro com tecido de fibra de carbono

Após a adição de pavimentos e ajustes de sismos, a capacidade de suporte de elementos importantes, como vigas, pilares e fundações, cumpre os requisitos. Além disso, o desempenho de segurança sísmica da estrutura também foi melhorado, especialmente neste projeto, que é utilizado na construção da estrutura de betão da secção do pilar, resolvendo com sucesso o problema das vigas e pilares.
