Reforço de laje
Placa de aço adesiva

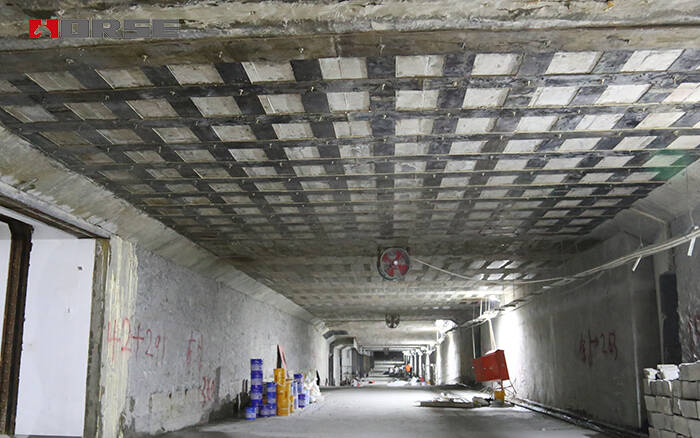

Uma chapa de aço com 5 mm de espessura, 150 mm de largura e 200 mm de comprimento é colada com adesivo de ligação de chapa de aço HM-120 no lado sul da tira pós-fabricada para satisfazer os requisitos de reforço.
De acordo com os requisitos de projeto, no telhado subterrâneo de três andares da garagem nº 4, no eixo 4-17 / eixo 4-G a sul da faixa de betonagem do eixo 4-H, a barra de ferro de cobertura adicional foi originalmente projetada como HRB400 25 @ 200, e a construção no local foi HRB400 14 @ 200. Portanto, é necessário adotar certas medidas de reforço para reforçar a estrutura do piso. Considere a colagem de chapas de aço para reforço.
Reforço de laje por colagem de chapa de aço
De acordo com a área máxima de reforço transversal: As=25@200-14@200=490,9－153,9=337mm2
De acordo com as especificações técnicas da barra de reforço e da chapa de aço Q235B, a resistência de projeto da barra de reforço é: fy = 360 N/mm2, resistência do tecido de fibra de carbono: Ff = 210 N/mm2
Af×Ff =Asfy
Af = fy×As / Ff
= 360×337/210
= 577.72mm2
B=577.72/150=3.86mm ＜5mm
Assim sendo, uma chapa de aço com 5 mm de espessura, 150 mm de largura e 200 mm de comprimento é colada no lado sul da tira pós-fabricada para satisfazer os requisitos de reforço.
