Reforço de laje

De acordo com os requisitos de projeto, no telhado subterrâneo de três andares da garagem 4#, no eixo 4-17/4-G a sul da correia de betonagem do eixo 4-H, a barra de aço de cobertura adicional foi originalmente projetada como HRB400 25@200, e a construção no local foi HRB400 14@200. Por conseguinte, é necessário adotar certas medidas de reforço para reforçar a estrutura do pavimento. Considere a colagem de chapas de polímero reforçado com fibra de carbono (CFRP) para reforço.

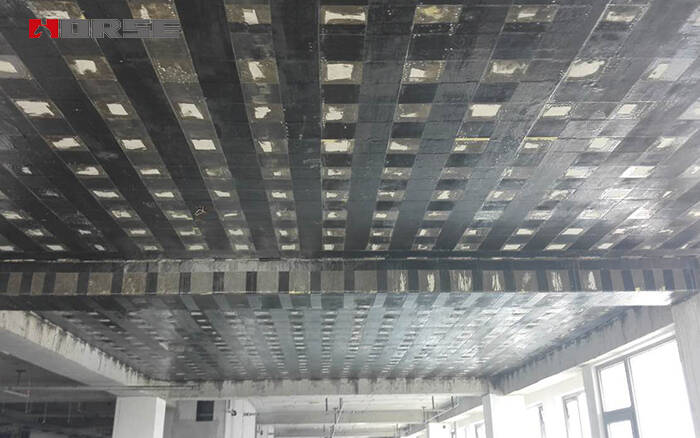

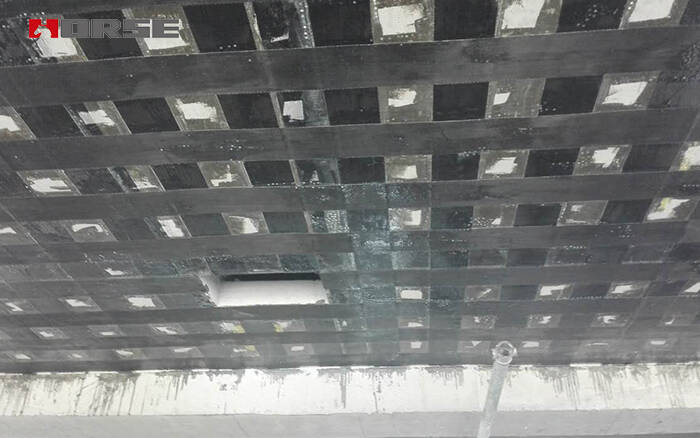

Reforço de laje de pavimento com polímero reforçado com fibra de carbono (PRFC)

De acordo com a área máxima de reforço transversal

As =25@200-14@200

   =490.9－153.9

   =337mm²

De acordo com o índice técnico de varões de aço e fibra de carbono, a resistência de projeto do reforço é: fy=360N/mm2

Resistência de projeto da fibra de carbono: Ff=3400N/mm2

 Af×Ff =Asfy

  Af = fy×As / Ff

     = 360×337/3400

     = 35.69mm²

    B=35.69/0.167=213.72mm²  ＜300mm²

Após 15% de cisalhamento, a área da secção transversal da fibra de carbono é:

150×2×0.85=255mm² ＞213.72mm²

Por conseguinte, no lado sul da faixa pós-fabricada do pavimento, a folha de polímero reforçado com fibra de carbono (CFRP) de camada dupla com 150 mm de largura e 200 mm de comprimento é colada para satisfazer os requisitos de reforço.
