Reparação de rachaduras

Levantamento de engenharia

Um edifício de habitação é uma estrutura de alvenaria com uma área construída de aproximadamente 1517 m², com um corpo principal de 5 pisos e uma garagem no piso térreo. A altura total da estrutura é de 18,3 m. A fundação deste projeto é de estacas de mistura profunda para reforçar a fundação mista, e o grau de resistência do betão da fundação é de C20. A parede é feita de tijolos de argila porosos com 240 mm de espessura com resistência MU10, a parede abaixo dos 5,15 m é feita de argamassa mista M10 e a parede acima dos 5,15 m é feita de argamassa mista M5. A espessura de projeto da laje de betão moldada in loco é de 110, 90 e 70 mm, respetivamente. O grau de resistência do pavimento estrutural e do betão Liang Hezhu é de C20. A construção do edifício de habitação teve início em Agosto de 2001 e foi concluída em Maio de 2002. Desde o final de Junho de 2002 que as fissuras nos pavimentos dos diferentes pisos do edifício de habitação têm apresentado graus variados. Para garantir a segurança da utilização do edifício residencial, é necessário realizar uma avaliação e análise abrangentes da estrutura da habitação e reforçá-la de acordo com a conclusão da avaliação.

Fissuras na laje do pavimento

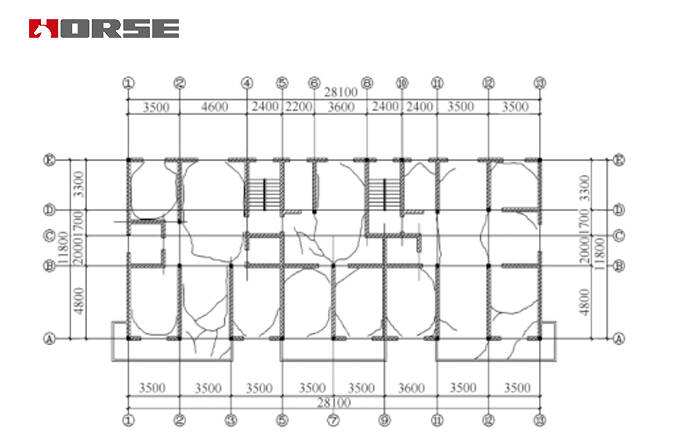

O fenómeno de fissuras em pavimentos estruturais é grave. A maioria dos pavimentos de edifícios apresenta fissuras em diferentes graus. As fissuras nos pavimentos de edifícios residenciais podem ser divididas em fissuras inclinadas nos cantos do pavimento, fissuras circulares em redor do pavimento e fissuras inclinadas ao longo do meio do pavimento. A maioria das fissuras inclinadas nos cantos do pavimento e as fissuras circulares em redor do pavimento pertencem a fissuras passantes, com uma largura de fissura de cerca de 1 mm.

Análise de causa de fissuras no pavimento

1) razão de projeto

Em termos de design, isto deve-se principalmente à pequena área de design do reforço superior (reforço negativo) e ao curto comprimento do reforço superior no canto do piso.

2) razões de construção

Na construção, as principais razões são: 1) a espessura da laje do pavimento é fina; 2) a barra de aço no piso superior afunda, de modo que a barra de aço cambaleia e a espessura da camada de proteção é demasiado grande; 3) colocação irregular do betão, resultando numa resistência local do betão que não cumpre os requisitos do projeto, para além de outros motivos.

No processo de construção deste edifício residencial, devido à busca cega pelo progresso da construção, verificaram-se algumas fissuras de deformação no betão provocadas pela demolição prematura das cofragens e pela manutenção inadequada, resultando na alteração da humidade ambiente em redor do betão e na diferença excessiva de temperatura entre o interior e o exterior.

Esquema de reforço

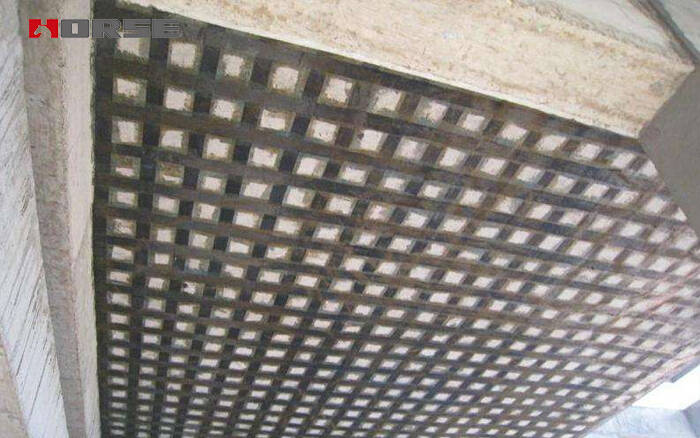

O pavimento é simplificado para uma laje simplesmente apoiada, e o pavimento é reforçado com tecido de fibra de carbono na parte inferior do pavimento.
