Reforço da viga

Levantamento de engenharia

A cantina do ensino médio de Pequim Yanqing No. 1 é composta por um parágrafo e duas seções. Uma estrutura de concreto de tijolos de dois andares foi construída pelo Comitê de Construção do Condado de Yanqing em 1998, e a segunda foi uma estrutura de estrutura de concreto construída em 2005. Em 2008, a Beijing Zhufu Construction Affairs Co., LTD. Uma seção da estrutura de concreto de tijolos, a parte de operações da cantina do norte parte do reforço da placa de parede, reforço de feixe usando placa de aço ligado, reforço da coluna usando a seção transversal aumentada e o serviço de reforço de 40 anos. Estrutura de estrutura de dois andares, as colunas são fortalecidas por aço embrulhado externo, as vigas são fortalecidas pela placa de aço ligada e a vida útil do projeto é de 50 anos. Depois que o espaço de construção é insuficiente, não pode ser construído, em vez do reforço de tecido da FRP, a construção de reforço sísmico e transformação da cantina deve usar a escola durante as férias de verão, em 30 de junho de 2010, 1 de setembro de 2010, a cantina, conforme programado para os alunos cozinharem, 15 de setembro de 2010, todos concluídos.

Faixa de reforço

A área de construção deste projeto é de 3117,85 metros quadrados, dos quais o reforço da placa da parede é de 560 metros quadrados, o reforço da seção aumentada é de 63 metros quadrados, o reforço de aço ligado ao feixe é de 890 metros quadrados, o reforço de tecido FRP é de 260 metros quadrados, o retropor de aço externo é de 410 metros quadrados.

Princípio do reforço de chapa de aço colada

O reforço de aço colado consiste na utilização de chapas de aço adesivas estruturais para reforçar ou aumentar a resistência da estrutura de betão e aumentar a segurança da estrutura. A chapa de aço e a componente de tensão do betão trabalham em conjunto, pelo que a resistência original do aço é significativamente melhorada, especialmente a durabilidade e a resistência à fadiga. Por exemplo, se for feito um furo na parede, a parede lateral do furo pode ser colada com aço para atuar como uma coluna oculta, e a superfície da estrutura horizontal viga-laje pode ser colada com aço para aumentar o efeito da trabécula.

Este método tem pouca influência na produção e na vida útil, e não tem um impacto significativo na aparência da estrutura original e na folga original. Quando a estrutura da secção com distância de flexão negativa da junta do quadro é difícil de lidar, o método de ajuste local é frequentemente utilizado para fixar primeiro a parte inferior da viga. É adequado para reforçar elementos de flexão ou tração sob carga estática e em ambiente de serviço com temperatura não superior a 5-60 graus C, humidade relativa não superior a 70% e sem corrosão química. Caso contrário, devem ser tomadas medidas de proteção eficazes.

Tipos e métodos de colagem de chapas de aço

Reforço das Vigas

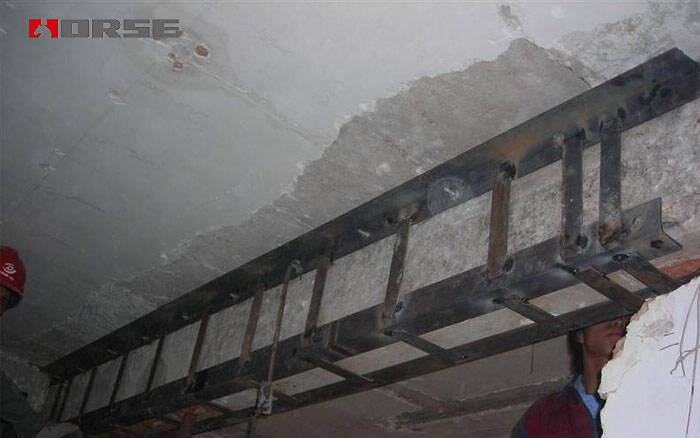

Uma secção é uma estrutura de betão de tijolo, e a viga principal e a viga lateral são reforçadas por quatro lados. Ou seja, o arco em forma de U da viga é colado ao pavimento na parte inferior da viga e depois colado à viga após a cola estrutural estar firmemente fixada. De seguida, colados à parte superior da viga (< largura da viga) e ancorados com parafusos de expansão, todos os parafusos de expansão são distribuídos em forma de ameixa.

Reforço de viga

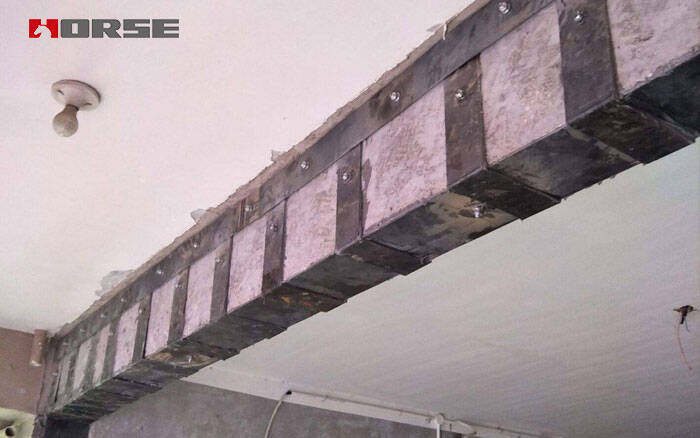

Nas estruturas de betão, a viga é reforçada por arcos em forma de U e ancorada por chumbadores de expansão. Todos os chumbadores de expansão têm forma de prumo.

Reforço de vigas em juntas de deformação

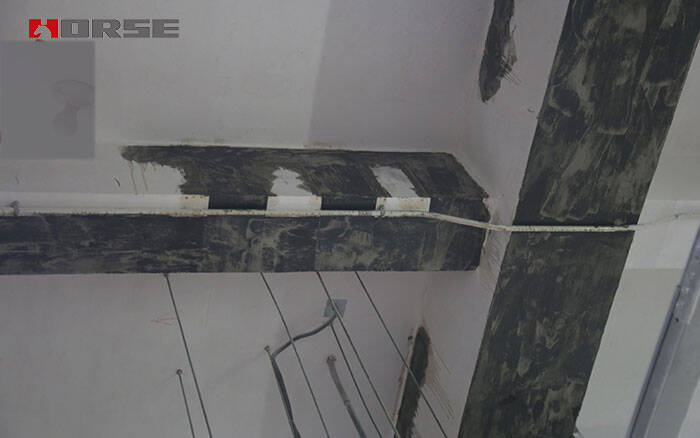

Uma secção da viga de 1 a 12 eixos na junta de deformação foi originalmente concebida para ser reforçada com estribos em forma de U. Como a distância entre as juntas de deformação é de apenas 15 cm, o espaço de construção é insuficiente e o chumbador não pode ser instalado. Após a modificação do projeto, o arco em U da junta de deformação é reforçado com tecido PRFV.
