Vải sợi carbon để gia cố chống động đất

Dự án xây dựng trường tiểu học thứ hai Shijingshan tăng cường khả năng chống động đất bằng vải sợi carbon

Tòa nhà ban đầu được đưa vào sử dụng năm 1991, với diện tích khoảng 3.478 m². Phần thân chính là kết cấu bê tông gạch bốn tầng. Trong dự án này, tòa nhà ban đầu được gia cố chịu động đất, tường trong và tường ngoài được gia cố bằng vữa xi măng và dán vải sợi carbon, mái nhà được gia cố bằng vải sợi carbon.

• It is necessary to use M10 cement mortar inside and outside the brick walls to be reinforced.

• In addition, the carbon fiber fabric is adhered to the cement mortar wall and the model is 200g/m2. Or 300g/m2

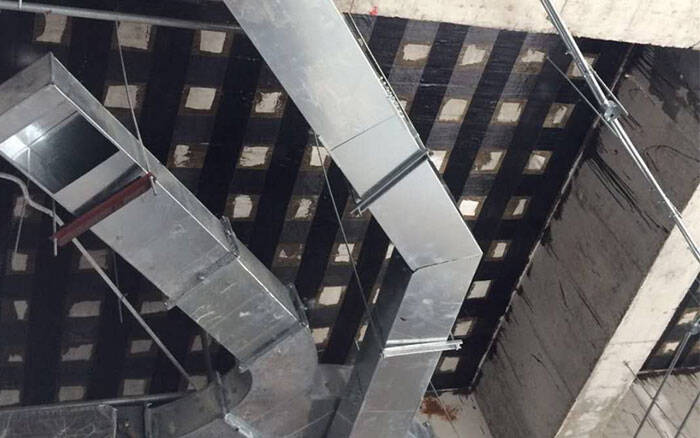

• Carbon fiber reinforced fabric 200g/m2 for precast slab.

Vật liệu chính:

Vải sợi carbon

Keo dán sợi carbon

Epoxy neo hóa học

Vữa M10

Xây dựng cốt thép CFRP

1. xử lý bề mặt

1) Loại bỏ các phần bê tông bị hư hỏng như bong tróc, bong tróc, rỗ tổ ong và ăn mòn trên bề mặt các cấu kiện gia cố, để lộ lớp kết cấu bê tông và sửa chữa bề mặt bằng vật liệu sửa chữa. Do dự án này là sàn đúc sẵn, nên phần vật liệu nền này tốt hơn, và việc xử lý cục bộ được thực hiện tùy theo tình hình thực tế tại công trường.

2) Theo yêu cầu thiết kế của việc xử lý vữa hoặc bịt kín vết nứt, theo điều kiện công trường, nếu chất lượng bê tông tốt, không có vết nứt và các hiện tượng khác, thì có thể bỏ qua phần công việc này;

3) Bề mặt bê tông cần dán phải được đánh bóng phẳng, loại bỏ vữa bề mặt, vết dầu mỡ và các tạp chất khác, cho đến khi tiếp xúc hoàn toàn với bề mặt mới của kết cấu bê tông, tiến hành dán góc và đánh bóng thành hình cung tròn, bán kính cung không được nhỏ hơn 20 mm;

4) bề mặt bê tông phải được làm sạch và giữ khô.

2. xử lý san lấp mặt bằng

1) chuẩn bị vật liệu san lấp theo đúng quy trình do nhà sản xuất sản phẩm cung cấp;

2)Để lấp đầy phần lõm của bề mặt bê tông bằng vật liệu san phẳng, không được có cạnh và góc; để sửa chữa góc bằng vật liệu san phẳng thành một vòng cung nhẵn, bán kính của vòng cung không được nhỏ hơn 20 mm;

3) Khi bề mặt vật liệu san lấp đã được chạm tới và khô, phải tiến hành thi công các bước làm việc tiếp theo càng sớm càng tốt.

3. vải sợi carbon dính

1) Vải sợi carbon phải được cắt theo kích thước yêu cầu của thiết kế.

2) Chuẩn bị nhựa tẩm theo quy trình do nhà sản xuất sản phẩm cung cấp và thoa đều lên phần liên kết.

3) Vải sợi carbon được ấn vào vị trí cần dán bằng tay và sử dụng con lăn chuyên dụng lăn dọc theo chiều sợi nhiều lần để tạo bọt khí, giúp nhựa tẩm được ngâm hoàn toàn trong vải sợi carbon và vải sợi carbon không bị hư hại trong quá trình cán.

4) Quá trình đông cứng keo có thể được thực hiện ở nhiệt độ bình thường. Đối với vải sợi carbon dán trong vòng 24 giờ, không được phép xáo trộn.

4. các biện pháp bảo vệ sản phẩm tại chỗ

Thành phẩm tại công trường phải được bảo vệ trong suốt thời gian bảo dưỡng. Cần chú ý phòng chống bụi, chống thấm nước và ngăn ngừa thiệt hại về người. Tại công trường, cần bố trí nhân viên chuyên trách để phòng ngừa thiệt hại về người và phân công trách nhiệm cụ thể cho từng cá nhân.
