Tecido de fibra de carbono unidirecional para reforço de vigas

Projeto

Projeto de construção de fábrica, estrutura de 4 andares, betão da coluna inferior é lançado primeiro, seguido de betão da viga do piso de 2 andares e laje após 5 dias. À noite, inicia-se a betonagem. Algumas vigas secundárias apresentam deflexão durante o processo de betonagem. São realizados reforços de emergência para impedir a expansão do acidente.

O motivo deste acidente foi que a unidade de construção não seguiu o procedimento de aceitação do procedimento e a rigidez é insuficiente para a aprovação. A defensa de tubo de aço que suporta a viga secundária foi colocada diretamente sobre o aterro da fundação, e a curva de suporte não foi suportada por tesouras. Dois dias antes da betonagem, choveu, parte do aterro cedeu, a armadura de madeira não estava no lugar, a unidade de construção não realizou a autoinspeção e não foram encontrados acidentes ocultos. Nenhum supervisor ou proprietário foi notificado antes da betonagem.

Após a análise, foi adotada a tela de fibra de carbono unidirecional. Após o tratamento, o desempenho estrutural é testado. Após o cumprimento dos requisitos, a rede de aço é utilizada para revestir a argamassa e alisá-la.

Materiais de reforço estrutural

Tecido de fibra de carbono unidirecional com FCFK superior a 3.000 N/mm²; ECF igual a 2,1 x 105 N/mm²; especificação de espessura: 0,111 mm, 0,167 mm.

Adesivo de fibra de carbono: primário, adesivo de nivelamento, adesivo de pré-fixação

Requisitos de construção

1. Tratamento da base de betão

(1) Remova os fixadores da base de betão, remova a sujidade oleosa e corte a cofragem plana para esfregar a boca.

(2) Cubra a superfície com lã para expor a nova superfície de betão.

(3) Em caso de pequenos defeitos (favo de mel, etc.), utilize adesivo estrutural para a impermeabilização.

2. Sequência de construção da colagem do tecido de fibra de carbono: aplicação da cola inferior, aplicação da pasta adesiva, colagem do tecido de fibra de carbono e aplicação da cola de cobertura.

Pontos a observar

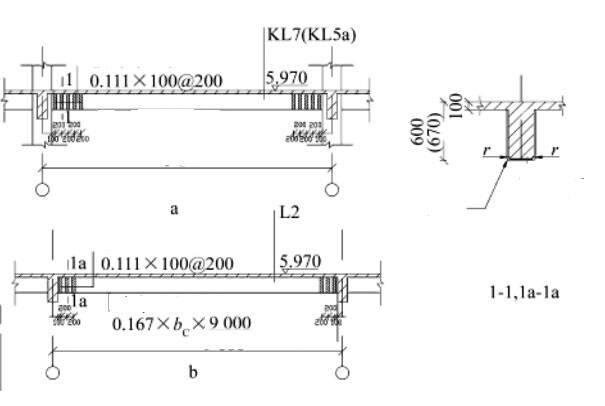

(1) Cole o tecido de fibra de carbono na parte inferior da viga e, por fim, fixe o arco de fibra de carbono.

(2) Ao laminar o tecido de fibra de carbono, a segunda camada de construção só pode ser realizada após a secagem da primeira camada da superfície adesiva de laminação, e assim sucessivamente.

Resumo

O relatório de ensaio de desempenho estrutural é qualificado, a base da viga é pintada com argamassa de cimento e rede de aço para ficar direita, e não se observam fissuras no período posterior, o que proporciona um efeito de reforço satisfatório. O efeito do reforço de vigas e lajes com CFRP é muito bom.
