Reforço estrutural de um edifício bancário

Visão geral do projeto

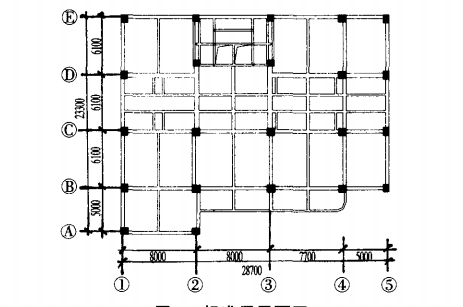

Um edifício bancário está localizado no distrito de Chengdong, cidade de Dongguan, e foi construído em 1996. Há 13 andares acima do solo, um mezanino é definido no primeiro nível, e um nível é abaixo do solo. O primeiro piso tem 28,7 m de comprimento de norte a sul e 29,4 m de largura de este a oeste. Acima de 6 pisos são pisos standard. O plano é apresentado na Figura 1. O projeto adota uma estrutura de parede de pórtico de betão armado, fundação de estacas tubulares pré-fabricadas, de 5 a 13 pisos com uma altura de 3,2 m e uma altura total de 52,0 m. O projeto original de 1 a 5 andares é para uso de escritórios. O 6º andar e acima são utilizados para hotéis, mas devido ao desenvolvimento de negócios bancários, o 6º ao 8º andares são transformados em armazéns de contas bancárias. A carga convertida das notas empilhadas é de cerca de 8 kN/m, porque a carga excede em muito a carga útil do projeto original do pavimento. Para garantir uma utilização segura da estrutura, esta precisa de ser reforçada com chapas de fibra de carbono.

Resultados da inspeção estrutural

A rota de transmissão é clara e razoável. Os elementos estruturais da estrutura principal e os elementos de fecho não apresentam atualmente fissuras ou danos visíveis devido a uma tensão estrutural insuficiente. A medição da inclinação indica que a estrutura não apresenta deformação ou deslocamento evidentes. A superfície circundante está intacta. Não há qualquer deslocamento relativo evidente entre o solo interior e exterior e a estrutura principal, e os tijolos decorativos da parede exterior estão intactos e não caem.

Inspeção aleatória e aleatória do rés-do-chão, de 5 colunas do 3º ao 7º andar e de 7 vigas do 5º ao 8º andar, para medir as dimensões da secção transversal de cada elemento. Os resultados mostram que as dimensões da secção transversal das vigas e pilares amostrados cumprem os requisitos de projeto. A medição do subsolo, das camadas 4 a 8 de colunas e das 6 camadas de vigas mediu, de facto, a resistência do betão, que basicamente cumpre os requisitos de projeto. No entanto, a resistência do betão medida das vigas das camadas 7 e 8 não cumpre os requisitos de projeto.

Reforço de vigas e lajes

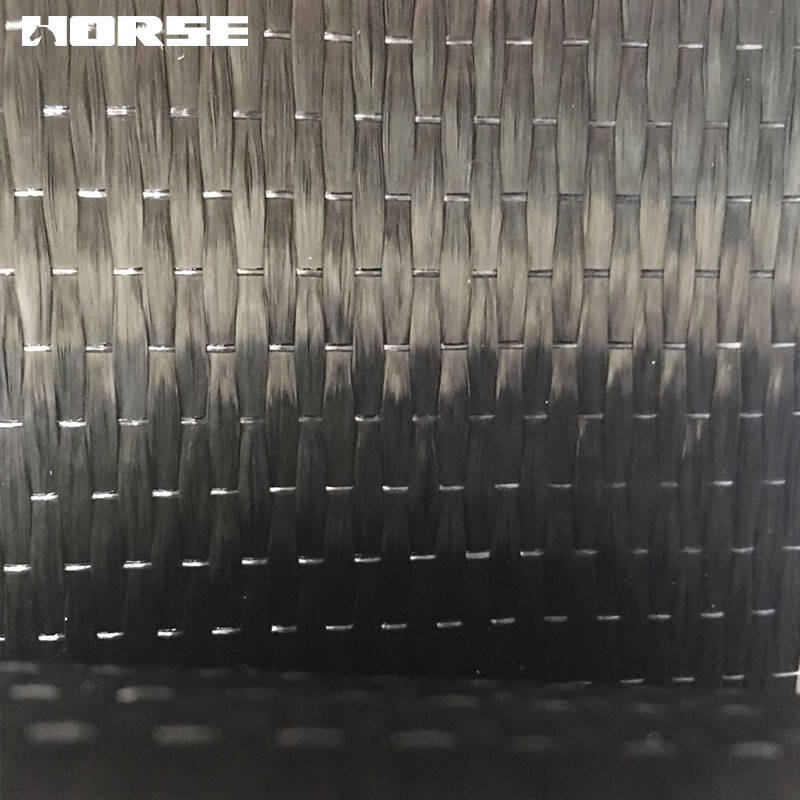

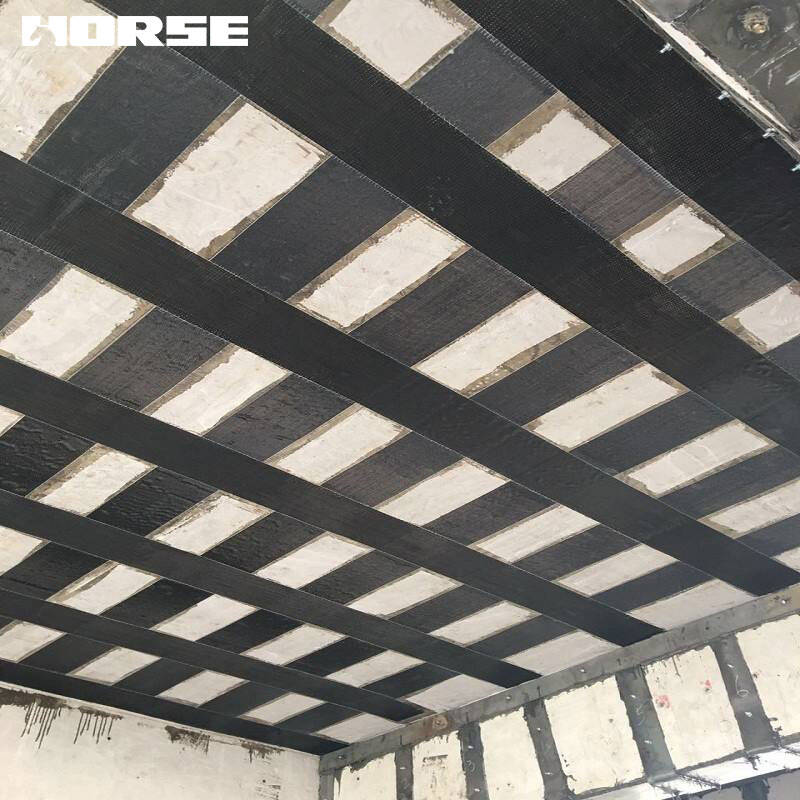

De acordo com os resultados dos cálculos, é necessário reforçar as vigas e lajes de 6 a 8 camadas, o que irá alterar a sua aplicação. Método adesivo para a colagem de materiais compósitos de fibra de carbono. Os materiais compósitos de fibra de carbono apresentam as vantagens de alta resistência, alta eficiência, resistência à corrosão, leveza, ampla gama de aplicações, fácil construção e baixo impacto na estrutura. É adequado para o reforço deste projeto. O reforço da viga central baseia-se principalmente na parte inferior da viga. A chapa de fibra de carbono é utilizada como reforço principal. Para a colagem de uma só camada, a extremidade da viga é revestida com um arco em forma de U de fibra de carbono para ancorar a chapa de fibra de carbono.

Resumo

1 Antes de alterar a utilização do edifício, especialmente quando a carga pode ser significativamente aumentada, é necessário realizar a inspeção e avaliação de segurança de todo o edifício e de parte dele com antecedência para garantir a segurança da utilização da estrutura.

2 O método de colagem de reforço com chapa de fibra de carbono é prático e rápido de construir, simples de operar, a capacidade de carga é significativamente melhorada e o efeito é bom. É um método eficaz de reforço de edifícios.

3 O ensaio de carga é um método intuitivo e eficaz para verificar o desempenho estrutural, especialmente a capacidade de carga dos elementos de chapa. Pode ser utilizado para testar a capacidade de carga de diferentes tipos de componentes.
