Reforço de vigas

Visão geral

Um edifício de escritórios tem 10 pisos acima do solo e 2 pisos subterrâneos. A altura total do edifício é de 62,8 m, e a área construída é de cerca de 36.210 metros quadrados. A estrutura deste edifício de escritórios é uma estrutura de betão armado moldada no local, e a fundação é uma fundação de estacas de betão armado. Foi construído e colocado em uso durante 11 anos. Em 2011, o edifício foi alvo de uma renovação funcional em grande escala, exigindo a adição de ar condicionado central, com uma carga total de cerca de 43 t, o que levou a um aumento da carga do telhado. O projeto original do telhado não é um telhado humano, e a carga viva do telhado é pequena. Após cálculo e verificação, a capacidade de suporte de algumas vigas da camada de estrutura do telhado é insuficiente e necessita de ser reforçada para garantir uma utilização normal.

Compare as opções de reforço estrutural

Tendo em conta os fatores económicos, são comparados os requisitos de processo de vários métodos de reforço normalmente utilizados e, com base nas condições específicas do projeto, o método de eliminação é utilizado para determinar o plano de reforço final. O processo de triagem específico é apresentado na tabela.

(1) O método de reforço da secção transversal alargada visa aumentar a capacidade de carga do componente e satisfazer os requisitos de utilização normal, aumentando a área da secção transversal do componente. O edifício é um edifício de escritórios com uma altura estrutural original relativamente baixa. Se for adoptado o método de superfície de dilatação comum, a altura e a largura da viga aumentarão inevitavelmente, e o peso próprio da estrutura aumentará após o reforço, reduzindo o espaço do edifício..

(2) Se a colagem de aço for utilizada para reforço, é geralmente utilizada em estruturas de betão. Trata-se de um método de reforço que consiste na colagem de chapas de aço à superfície dos componentes. Geralmente, utiliza-se a tecnologia de construção húmida, ou seja, cola estrutural para colar perfis de aço ou chapas de aço na superfície de elementos estruturais de betão para melhorar a sua capacidade de carga e deformação, frequentemente complementada pela tecnologia de parafusos de urânio químico. Ao mesmo tempo, a colagem de reforço de aço exige mais da superfície de trabalho do estaleiro, além de apresentar um custo elevado e um ciclo de vida longo.

(3)Adotar armadura pré-esforçada mais avançada. Embora o efeito da armadura seja melhor, requer mais equipamento de construção, é complexa no local e tem um custo relativamente elevado.

(4) Adote o método de reforço de chapas de fibra de carbono coladas. As suas principais vantagens são a praticidade da construção, o curto período de construção, a baixa exigência no estaleiro e o baixo nível de ruído na construção.

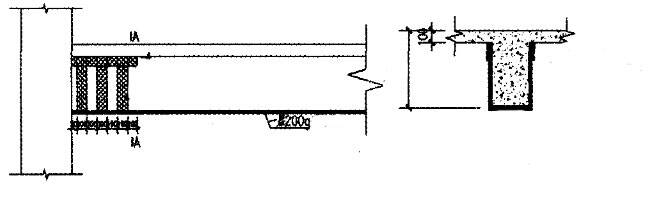

Através de uma triagem cuidadosa dos quatro métodos comuns de reforço acima mencionados, decidiu-se selecionar um método mais económico e conveniente de reforço das vigas a reforçar, colando chapas de fibra de carbono unidirecionais.

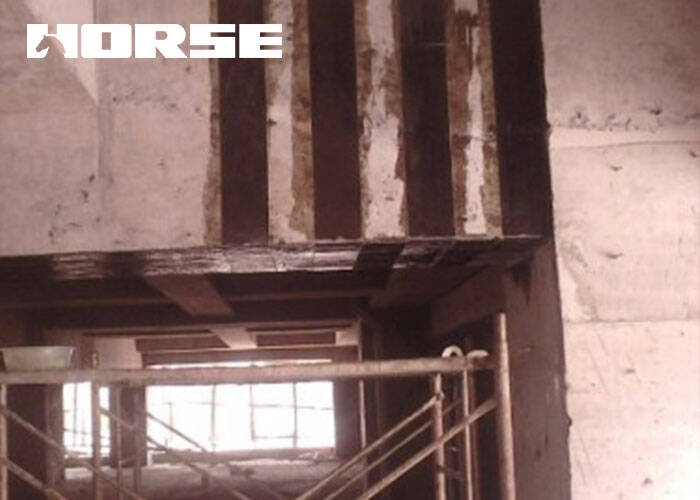

A construção do reforço da chapa de fibra de carbono demorou um total de 20 dias e a rapidez de construção foi rápida. A prática bem-sucedida da reconstrução e reforço deste projeto comprova que, para elementos de betão armado que necessitam de aumentar a carga durante a utilização, o método de reforço com chapa de fibra de carbono colada é um método eficaz de reforço e reconstrução para garantir a segurança da estrutura. Ao mesmo tempo, o período de construção do método de reforço é curto e o custo do projeto é baixo.
