Engenharia Subterrânea

Visão geral do projeto

A área de construção de um projeto de supermercado subterrâneo no distrito de Jiangbei, cidade de Chongqing, é de 55.524 m², com 3 pisos subterrâneos. A altura do edifício subterrâneo é de 16,00 m, e a altura da base ao topo é de 4,45 m, 6,00 m e 5,55 m, respetivamente, e é uma estrutura de parede de cisalhamento com estrutura de betão armado. Durante a construção da decoração inicial do projeto, foi constatado um certo defeito no betão de uma coluna em cada um dos primeiro e segundo pisos subterrâneos. Quando o defeito foi descoberto, o telhado do projeto do supermercado subterrâneo estava coberto com solo com uma espessura média de 1,50 m, e a arborização municipal tinha sido concluída. A inspeção pelas unidades relevantes constatou que a coluna apresenta defeitos estruturais numa determinada gama de altura: a camada superficial de betão cai, a armadura principal está exposta e dobrada, o agregado grosso interior do betão está solto e a resistência é extremamente baixa.

Seleção do esquema de reforço

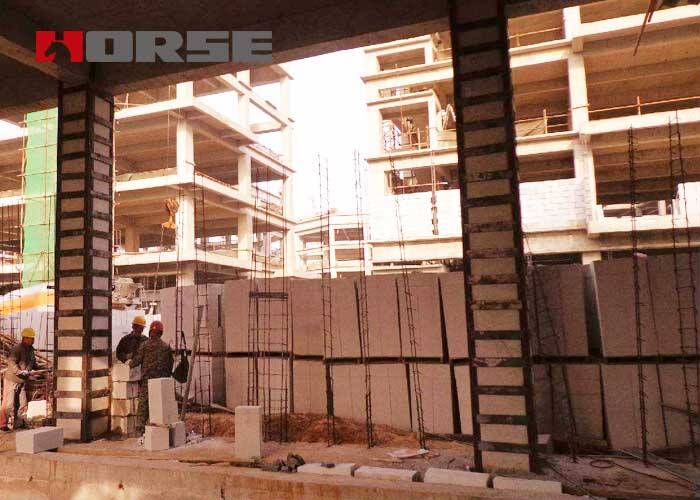

Através de uma análise abrangente, propomos uma nova ideia de reforço com a utilização de aço revestido externamente e, em seguida, a substituição parcial do betão componente. Ou seja, o aço treliçado é colado fora do pilar de betão e, em seguida, o betão componente é substituído. Durante o processo de substituição, o pilar de aço do tipo treliçado suporta todas as cargas e não são utilizados suportes temporários, o que é conveniente para a construção e não afeta a área de utilização. Os detalhes são os seguintes: No caso de requisitos insuficientes de compressão e cisalhamento do pilar, o pilar é reforçado com cantoneiras de aço fora do pilar. No caso de resistência do betão severamente baixa em secções locais do pilar, é utilizado o método de substituição parcial do betão para lidar com isso. De acordo com a capacidade de suporte do projeto do pilar proporcionada pelo instituto de projeto original, o projeto de reforço estrutural é realizado e o desenho de construção do reforço necessita de ser aprovado pelo instituto de projeto original. O pilar defeituoso é concebido com uma capacidade de suporte de 5.000 kN. Foi calculada a utilização de cantoneira de aço L160×16, largura de secção transversal de 632 mm e chapa de aço quadrada 5×50@400 para reforço.

Método de reforço

Método de reforço com revestimento de aço e posterior substituição parcial do betão componente

Requisitos para o processo de construção e medidas técnicas de reforço de aço angular envolto em coluna

Polir a superfície de betão → cortar o aço angular → remover ferrugem e tornar o aço angular áspero → limpar a superfície do betão e do aço angular → posicionar o aço do pé da coluna → soldar a aba de puxar do aço angular, fixar o parafuso de ancoragem → selar a abertura lateral do aço angular com cola de costura → infusão sob pressão de material adesivo estrutural → bater no aço angular com um martelo de pregos para autoverificação → reparar.

Tecnologia de construção de betão de substituição e requisitos de medidas técnicas

Linha limite da operação de fluxo elástico de água → remoção de betão → limpeza de betão solto em juntas de construção → reparação de aço → irrigação para molhar completamente as juntas de construção → suporte de cofragens → fuga de betão → remoção de cofragens → manutenção de betão → remoção do excesso de betão.

Conclusão

Ao adotar o novo método de reforço, que consiste em externalizar inicialmente o aço da secção e depois substituir parcialmente o betão dos componentes, não é necessário o uso de suporte temporário, a construção é conveniente e a malha de aço é utilizada para reboco durante a decoração, o que não afeta a área de utilização. O período total de construção do reforço é de apenas 12 dias, o que é seguro e fiável, podendo ser utilizado como referência para projetos semelhantes.
