Conduta de combustão danificada reforçada

Visão geral

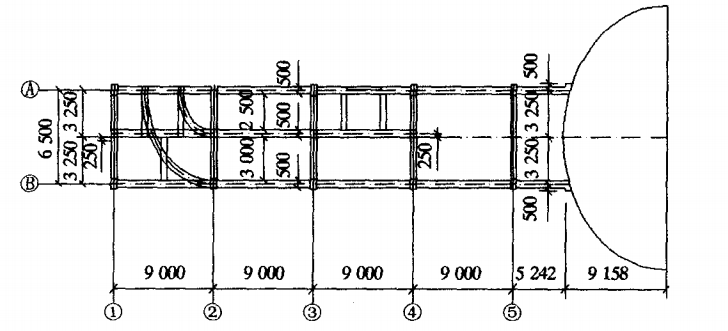

Para implementar a política nacional, uma central termoelétrica realizou a transformação da tecnologia de dessulfurização na unidade geradora. Entre elas, a estrutura da chaminé necessita de ser modificada e as instalações de dessulfurização adicionadas. A chaminé foi construída em 1985. A parte inferior é uma estrutura de suporte em forma de estrutura de betão armado, e a parte superior é uma chaminé em forma de caixa de betão armado com uma secção retangular. A cota do topo da chaminé é de 13,35m, e a cota do topo do suporte é de 6,53m. A viga principal da estrutura de suporte está dividida em cinco vãos, e o vão é de 9m, exceto o eixo ⑤-corpo da chaminé que é de 4,85m. A vista em planta da chaminé é apresentada na Figura 1. Após mais de 20 anos de funcionamento, a chaminé sofreu graves danos, tais como fissuras no betão, folgas e lascas, barras de aço expostas e corrosão. Para garantir a segurança de todo o projeto de transformação tecnológica, a segurança estrutural da chaminé deve ser garantida. Em primeiro lugar, é necessário realizar uma inspeção e identificação completa da estrutura e avaliar o seu estado de segurança. De acordo com a situação específica, adotar medidas adequadas para reforçar e proteger a estrutura, de forma a garantir que esta possa continuar a operar em segurança.

Conclusão do teste

1) De acordo com os resultados dos ensaios, de acordo com a Norma de Avaliação da Fiabilidade da Planta Industrial GBJ144-90, o nível de segurança da estrutura da chaminé é classificado como nível três; o nível de usabilidade é de nível três.

2) A estrutura da chaminé não é suficientemente segura no estado atual de utilização, mas ainda existe valor para o reforço. Após a adoção das medidas de reforço adequadas, pode continuar a ser utilizada em segurança durante um certo número de anos.

Esquema de método de reforço estrutural

Seleção do método de reforço estrutural

Comparado com a colagem de reforço em chapa de aço, o reforço em fibra de carbono apresenta vantagens mais evidentes. O material de fibra de carbono é leve e resistente, resistente a altas temperaturas e à corrosão, e a construção é mais fácil. Para a situação específica deste projeto, por um lado, existe um ambiente corrosivo específico nas centrais termoelétricas; por outro, quando a chaminé está em funcionamento, a superfície apresenta uma temperatura mais elevada, o que é mais adequado para a utilização de fibra de carbono. Assim sendo, este projeto decidiu utilizar a fibra de carbono como método para reforçar a estrutura principal.

Esquema de reforço estrutural

1) Classifique todas as fissuras. A largura da fissura não deve ser inferior a 0,2 mm para o rejuntamento e a largura da fissura deve ser inferior a 0,2 mm para a selagem da superfície.

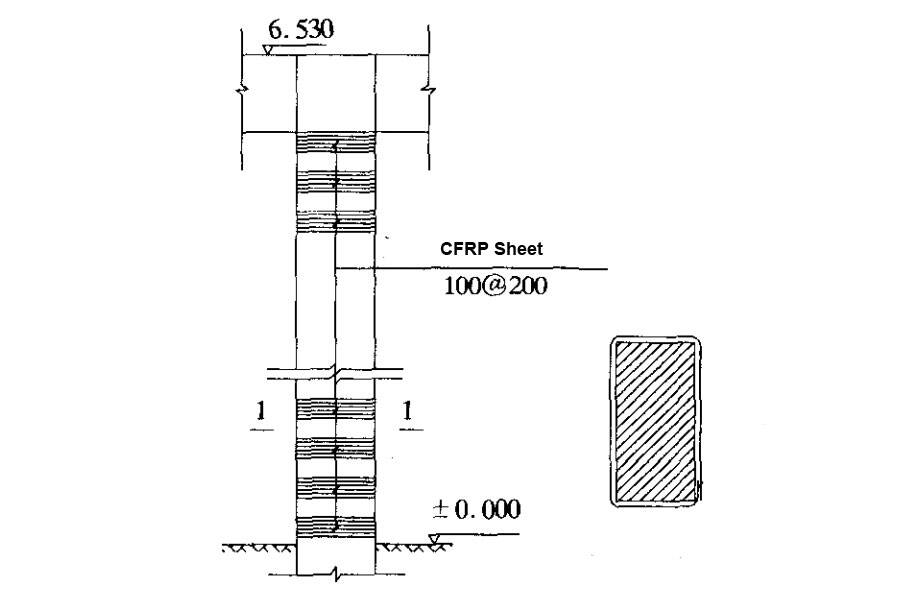

2) As principais estruturas de suporte, como colunas, vigas e placas de fundo da chaminé, são reforçadas com tecido de fibra de carbono. A maioria das principais estruturas de suporte estão basicamente intactas e a profundidade de carbonização é inferior à espessura da camada protetora da barra de aço, o que não causará danos nas barras de aço a curto prazo. Embora a resistência real do betão seja inferior à resistência original de projeto, a folga não é muito grande. Uma vez que a carga de funcionamento e outras condições da estrutura não foram alteradas, consulte os desenhos de projeto originais da estrutura e os resultados da inspeção e avaliação, e calcule de acordo com as normas nacionais relevantes para determinar a carga de trabalho da colagem de fibra de carbono.

3) Após o tratamento de fissuras e a construção da colagem de fibra de carbono, é realizado um tratamento anticorrosivo abrangente na estrutura principal e em todas as estruturas de betão do corpo da chaminé.

4 Pontos-chave da construção de reforço estrutural

1) O rejuntamento de fissuras utiliza a tecnologia de injeção de baixa pressão e baixa velocidade, utilizando cola de resina epóxi com baixa viscosidade, alta resistência, alta permeabilidade e tempo de cura controlável. Durante a selagem, é necessário utilizar primeiro uma máquina para esculpir uma ranhura em forma de "U" ao longo da direção da fissura e, em seguida, limpar e aplicar cola para a selar.

2) A colagem de fibra de carbono é utilizada na China há muitos anos e a sua tecnologia de construção é relativamente madura. Há dois pontos-chave que precisam de ser enfatizados na construção:

a. A qualidade e a aplicação dos adesivos estruturais adesivos. Em primeiro lugar, o adesivo deve ser um produto qualificado que cumpra as regulamentações nacionais pertinentes. Em segundo lugar, o estaleiro de construção deve ser aplicado e operado em estrita conformidade com o ambiente de utilização e os requisitos operacionais especificados, caso contrário, a resistência do coloide será afetada e, em casos graves, até mesmo a sua falha completa.

b. Tratamento da superfície de colagem. A superfície adesiva do betão deve ser polida, limpa, nivelada, reparada e soprada para garantir que a superfície adesiva está plana, limpa e seca, garantindo assim o efeito adesivo. O material de reparação deve ter uma boa aderência ao material de base.

3) A tinta anticorrosiva de resina epóxi possui uma elevada permeabilidade e tenacidade, uma elevada resistência e antienvelhecimento.

Conclusão

A estrutura da chaminé está em funcionamento há mais de 3 anos, desde o seu reforço, e todos os aspetos estão em condições de segurança, indiciando um bom efeito de reforço. A tecnologia de reforço com fibra de carbono apresenta vantagens únicas: é segura e fiável, a construção é rápida e conveniente, o efeito é notável e possui uma ampla popularidade e valor de aplicação.
