Reforço Estrutural de Hotel

Visão geral do projeto

O hotel está localizado no lado sul da Praça Sul da Estação Ferroviária Norte de Shenyang, na cidade de Shenyang, no cruzamento da Rua Youhao com a Rua Beizhan. Tem uma área total de construção de 36.700 m², incluindo 30.000 m² acima do solo, 6.700 m² abaixo do solo e uma altura total de 98,75 m. Existem 2 pisos subterrâneos, cuja altura é de 5,1 m e 4,9 m, respetivamente, de baixo para cima. O segundo piso subterrâneo é para defesa aérea e o primeiro piso subterrâneo é para sala de equipamento. Existem 26 andares acima do solo, o primeiro e o segundo andares têm 3,9 m, o terceiro ao sétimo andares têm 4,4 m de altura, os oito andares têm 3,6 m de altura e os nove andares têm 3,4 m de altura. O primeiro andar é um grande átrio, o segundo ao oitavo andares são para lazer, entretenimento, restaurante e salas de reunião, e o oitavo andar e acima são quartos de hóspedes.

O projeto teve início em 1993, e a estrutura principal, a impermeabilização do subsolo e a engenharia de aterro, bem como a parede exterior de vidro, foram concluídas. A área original do segundo piso é de 1.406 m², a área de abertura do grande espaço é de 235 m² e a taxa de abertura é de 16,7%. Para aumentar o espaço do átrio no primeiro piso, é agora necessário aumentar a área de abertura do segundo piso. A área de abertura do grande espaço passa a ser de 418 m² e a taxa de abertura é de 31%. As funções do primeiro ao sexto piso do edifício original foram alteradas, devendo a capacidade de carga de todo o piso ser revista durante a renovação. A vida útil do projeto da transformação do reforço será de 30 anos.

Reforço da coluna de abertura do segundo piso

Após a abertura de um grande furo no segundo piso, um dos lados da viga de pórtico ligada aos três pilares de pórtico é cortado no segundo piso para aumentar o comprimento calculado dos três pilares de um dos lados. Na construção original, a armadura longitudinal do pilar estava ligada por amarração e ligação sobreposta na viga de pórtico do segundo piso. Após o corte da viga de pórtico, a armadura longitudinal do pilar perdeu a sua contenção no nó, e a armadura de projeto original era pequena, pelo que estes três pilares de pórtico necessitam de ser reforçados.

Existem muitos métodos de reforço para vigas e colunas, sendo os mais longos o reforço de aço colado externamente, o reforço de secção alargada e o reforço de compósito de fibra. Escolha o melhor método de reforço de acordo com as condições do local. Existem paredes de cisalhamento em três lados do subsolo e a espessura do primeiro piso é de 300 mm. Assim sendo, o método de reforço com aumento de secção é o escolhido.

A KZ2 não possui parede de cisalhamento abaixo do primeiro piso. De acordo com a situação real do local, é selecionado o método de reforço de aço colado externamente para o reforço. Este método apresenta um curto período de construção, alta velocidade e um ambiente limpo.

Reforço de vigas e lajes do primeiro piso

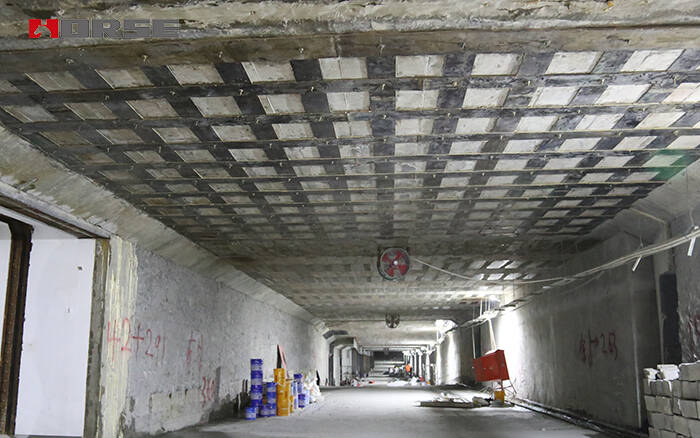

Devido ao pedido do proprietário para adicionar energia geotérmica ao primeiro piso, a carga aumentou 2 kN por metro quadrado, o que fez com que algumas vigas e reforços de lajes não cumprissem os requisitos da especificação e do reforço necessário. Quando o reforço superior da laje não cumpre os requisitos, é adicionada uma fina chapa de aço à parte superior do suporte da laje para reforço. Quando o reforço inferior da laje não cumpre os requisitos, é adicionada uma viga de aço na parte inferior da laje para suportar o pavimento, e a viga de aço é ligada de forma articulada à viga de betão que envolve a laje.

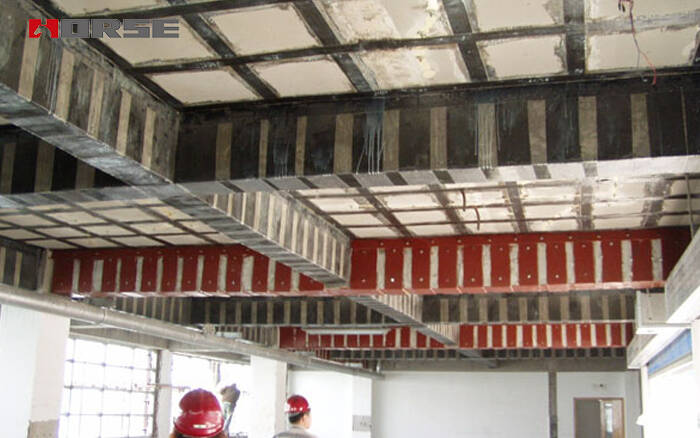

Quando o reforço da viga não cumpre os requisitos, a viga é reforçada com fibra de carbono. Este método é simples de construir, fiável no desempenho e eficaz no reforço.

Conclusão

Através da análise detalhada do projeto, da seleção de medidas construtivas simples e de tratamento fiáveis para diferentes componentes, de forma a reforçar vigas, lajes e pilares que não cumprem os requisitos, torna-se o projeto seguro, económico, aplicável e razoável. As medidas específicas são as seguintes:

(1) Os cálculos detalhados são realizados através de dois programas de cálculo. Os indicadores gerais do projeto cumprem os requisitos de especificação e os resultados dos cálculos dos dois softwares são quase os mesmos, além de razoáveis, seguros e fiáveis.

(2) Para a parede de betão no subsolo da KZ1, é utilizado o método de secção alargada para a reforçar, e as barras de aço recentemente adicionadas podem ser ancoradas diretamente à parede de betão. Para a parte do subsolo da KZ2 sem betão, adota-se o método de reforço de aço colado externamente, com a chapa de aço inferior ligada à laje do pavimento por meio de chumbadores e o aço da cantoneira de reforço soldado diretamente à chapa inferior no local.

(3) Adição de calor geotérmico no primeiro piso e reforço insuficiente na parte superior da laje. São adicionadas placas de aço à parte superior do suporte da laje para reforço. O reforço inferior da laje é insuficiente. Uma placa de suporte de viga de aço é adicionada na parte inferior da laje. Quando o reforço da viga é insuficiente, é utilizado o método de colagem de fibra de carbono para o reforço.
