Aplicação da técnica de colagem de chapas de aço combinada com C

Visão geral do projeto

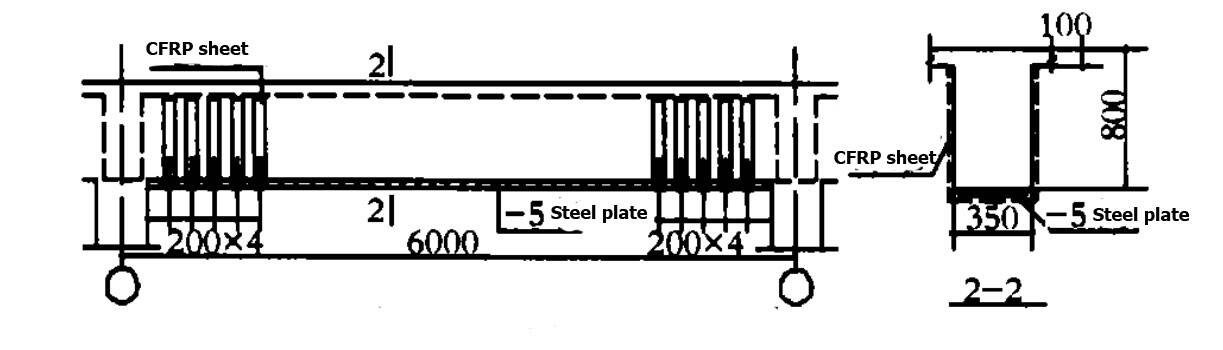

O Shanghai Eurasian Yiming Mall foi transformado a partir do edifício da fábrica de borracha original. O edifício original é uma estrutura de pórtico de 7 andares com um vão de viga de 6 m. Devido às alterações nas funções de utilização, a estrutura original deve ser reforçada de acordo com o plano de reconstrução, incluindo o reforço de vigas, lajes e colunas. Uma variedade de técnicas de reforço são utilizadas no projeto do esquema de reforço, entre as quais as vigas são reforçadas pela tecnologia de aço colado combinada com reforço de fibra de carbono. Além dos desenhos de construção originais, o projeto também se refere aos resultados da inspeção da estrutura física do betão antigo. A placa de aço de reforço é fabricada em aço manganês 16. De acordo com os resultados do cálculo de verificação, o projeto adota placa de aço de 4 mm ou 5 mm e cola estrutural de construção HM-120. Quando a força de cisalhamento da viga a reforçar é insuficiente, é utilizado tecido de fibra de carbono unidirecional HM-20 (CFRP) e o reforço de resina correspondente (ver Figura 1).

Processo de reforço

Tratamento de superfície de vigas de betão armado e chapas de aço - descarga de elementos de reforço (elevação por macaco) - preparação de adesivo - revestimento com cola - colagem de chapas de aço - cura por pressão - envoltório de fibra de carbono - suporte e remoção de descarga - jato de areia e pintura anticorrosiva

Pontos de atenção na construção

Proteção do produto acabado

(1) Proteja a base de betão tratada e isole a superfície de betão a secar com vedantes para evitar que o pó caia sobre a superfície.

(2) Para proteger a superfície de borracha do primário, dependendo do ambiente de construção, cubra-a para evitar o pó, se necessário.

(3) As chapas de fibra de carbono cortadas devem ser armazenadas com cuidado para evitar rugas e contacto com água ou poeiras. Mantenha-as afastadas de equipamentos elétricos durante o corte para evitar curto-circuitos causados por aparas de fibra de carbono.

Pontos-chave de uma construção segura

(1) Devido à grande quantidade de reforço e ao curto período de construção, deve-se ter em atenção a divisão dos estaleiros de construção durante os preparativos da construção. Deve existir uma certa distância de segurança entre as operações de soldadura elétrica, corte a gás e colagem.

(2) Os andaimes para funcionamento no interior devem ser montados por andaimes de acordo com os regulamentos e devem ser seguros e estáveis para garantir o funcionamento seguro dos trabalhadores.
