Projeto - Hospital

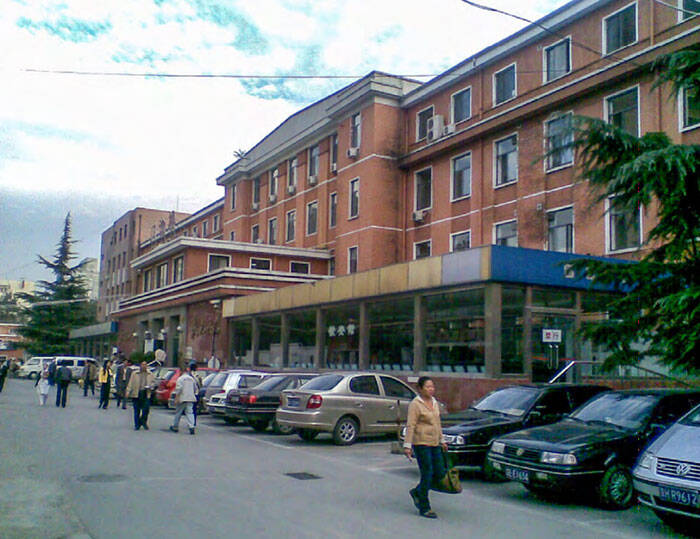

Antes da adaptação sísmica

Hospital

O edifício em forma de "工" de um determinado hospital foi construído em 1958. Trata-se de uma estrutura de tijolo e betão com seis pisos acima do solo (parcialmente cinco pisos) e um piso subterrâneo. A área total do edifício é de 23.337 metros quadrados, e a planta do edifício é basicamente em forma de "I" (a planta do primeiro andar do edifício é apresentada na Figura 1). A parte norte em forma de "工" é o edifício de ambulatório, a parte sul é o edifício de enfermaria, a parte este é o edifício de tecnologia médica e a oeste é o edifício de emergência. A casa possui as características típicas da arquitetura hospitalar dos anos 50. O seu layout hospitalar em forma de "I", as paredes exteriores de tijolos vermelhos e cinzento-claros e o piso de granilite pesado têm uma profunda marca da época. Esta é também a parte onde o proprietário propôs manter a marca histórica original do estilo original neste reforço e renovação.

A casa ultrapassou o limite de 50 anos de vida útil projetada. A casa necessita de passar por avaliações de segurança estrutural e sísmica, além de receber os tratamentos correspondentes com base nos resultados da avaliação, antes de poder continuar a ser utilizada. Além disso, as instalações originais do edifício da enfermaria já não cumprem os requisitos funcionais do hospital, pelo que, decidiu-se reforçar e renovar o edifício.

A categoria de fortificação sísmica da casa é a principal, e a avaliação sísmica deve ser realizada de acordo com o método da categoria A, com uma vida útil de projeto subsequente de 30 anos. Após a avaliação estrutural, o nível de segurança é classificado como Csu. A casa apresenta risco local, devendo ser tomadas medidas de imediato. A resistência sísmica não cumpre os requisitos das normas pertinentes e requer reforço geral.

Solução técnica reforçada

A casa está dividida em nove partes por oito juntas de deformação, e a identificação e o reforço da estrutura estão também divididos em nove casas independentes. Entre elas, a segurança estática e a segurança sísmica da estrutura principal em forma de "I" não cumprem os requisitos. Devido à escassez de recursos durante o reforço e a reconstrução da casa, o proprietário propôs utilizar a vida útil subsequente de 10 a 15 anos para a identificação e o reforço estrutural. O reforço correspondente e direcionado é realizado para componentes cuja força estática não cumpre os requisitos de capacidade de suporte. Para a resistência sísmica, o relatório de avaliação original realizou o cálculo da capacidade de suporte sísmica dos componentes de acordo com o código sísmico em vigor, e concluiu-se que um número considerável de paredes não cumpria os requisitos sísmicos e necessitava de ser reforçado individualmente. O instituto de projeto realizou novamente a avaliação de classificação de acordo com os regulamentos relevantes da norma de avaliação para edifícios de alvenaria tipo A e utilizou o método do índice de capacidade sísmica abrangente do piso para avaliar a capacidade sísmica abrangente do edifício. Os resultados da avaliação mostram que, exceto no quinto piso, o índice de capacidade sísmica abrangente dos outros pisos é inferior a 1, o que não cumpre os requisitos sísmicos e necessita de ser reforçado.

O reforço do edifício baseia-se nas conclusões da avaliação de segurança e da avaliação sísmica, sendo considerada de forma abrangente a determinação do plano de reforço. Além disso, é necessário seguir os princípios de projeto do reforço sísmico, ou seja, o princípio de melhorar a capacidade sísmica abrangente (capacidade de suporte, integridade), e encontrar a chave para a estrutura atingir o objetivo de fortificação, tendo em conta as deficiências da estrutura original. Tente eliminar fatores desfavoráveis, como camadas irregulares, irracionais e frágeis da estrutura original. Em segundo lugar, o reforço sísmico é diferente do tratamento de acidentes de engenharia, enfatizando o reforço geral e evitando o reforço de componentes. Ao mesmo tempo, o plano de reforço correspondente é selecionado em combinação com os requisitos da função de utilização, método de construção, impacto ambiental e aspetos económicos. E para garantir a eficácia das medidas de reforço, minimizar os danos nos elementos estruturais originais, os elementos de reforço e a estrutura original são ligados de forma fiável, e as novas camadas frágeis devem ser evitadas após o reforço para garantir a coordenação dos elementos novos e antigos. Por fim, aproveite ao máximo a capacidade de suporte existente da fundação para minimizar a quantidade de reforço da fundação.

Para aqueles com segurança insuficiente, o reforço de componentes é o foco principal; para o reforço sísmico, o reforço geral e conceptual sísmico é o foco principal, e o reforço de componentes é complementado para um reforço geral abrangente. E sob a premissa de cumprir a capacidade de carga, tente manter as características históricas do edifício original, reduzir o impacto nas funções do edifício original e reduzir o custo, ou seja, seguro, aplicável e económico. O índice de capacidade sísmica abrangente do pavimento reforçado deve ser superior a 1, e os novos pavimentos com alterações repentinas no índice de capacidade sísmica abrangente devem ser evitados. Ou seja, a capacidade de cisalhamento desta camada após o reforço não deve ser superior a 20% da camada adjacente seguinte. Quando exceder, a capacidade sísmica da camada seguinte deve ser aumentada ao mesmo tempo até que os requisitos sejam cumpridos.

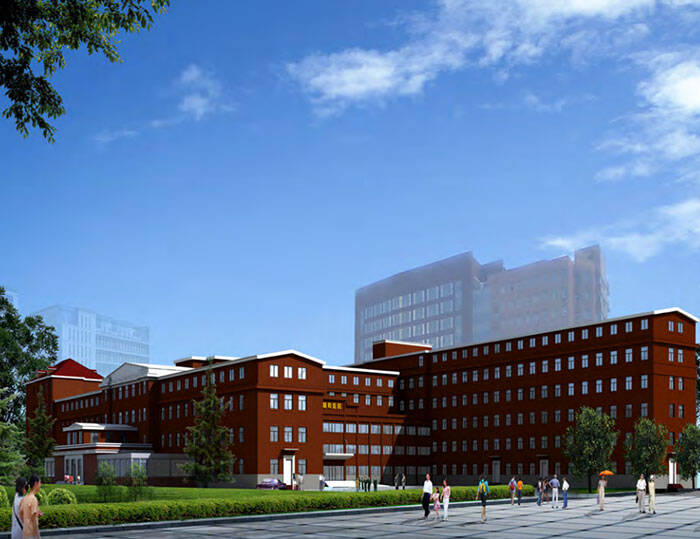

Após reforço sísmico

O plano de reforço foi finalmente determinado:

1. Reforçar parcialmente os componentes com força estática insuficiente e reforçar o sistema com resistência sísmica insuficiente. Devido ao grande número de aberturas longitudinais, a principal razão é a insuficiente capacidade de suporte sísmico longitudinal. O método de reforço adota o método de reforço de todas as paredes longitudinais do corredor nos vários pisos inferiores. Isto não só evita a influência de um grande número de fundações escavadas no tráfego exterior ao reforçar as paredes exteriores do exterior do edifício, como também reduz os danos no solo original de terrazzo de cada casa quando as paredes exteriores são reforçadas pelo interior da casa.

2. A parede horizontal é selecionada para reforço de acordo com o princípio de espaçamento uniformemente distribuído. Por fim, o índice de capacidade sísmica abrangente das direções vertical e horizontal dos pavimentos é superior a 1, e a capacidade de cisalhamento do pavimento superior adjacente não excede 20% da do pavimento seguinte, de modo a evitar camadas fracas ou transferência de camadas fracas. Desta forma, a força é razoável e o layout é coordenado, o que tem o menor impacto no layout e na área útil da casa, e o custo não é elevado.

Os métodos de reforço específicos são:

1. A capacidade sísmica longitudinal é insuficiente. De acordo com o grau de insuficiência da capacidade de suporte sísmico, parte da parede deverá ser reforçada com uma laje de betão armado com 70 mm de espessura ou armadura superficial de argamassa de cimento com malha reforçada com 50 mm de espessura. Estas partes são principalmente as paredes de ambos os lados da passagem e algumas paredes horizontais, e a faixa de reforço diminui com o aumento do número de pisos.

2. Além de adicionar parcialmente estruturas de betão armado para reforçar e reforçar os grandes buracos no posto de enfermagem, etc., a capacidade sísmica abrangente do pavimento deve ser reavaliada e reconsolidada.

3.Os lintéis de betão armado são adicionados na altura da abertura original. Quando a porta original é bloqueada, a estrutura também é bloqueada. A nova abertura necessita de considerar a força estática e a capacidade sísmica global do pavimento, e a parede deve ser reforçada com base na adição de lintéis de betão armado.

4.A laje do pavimento e as vigas de betão armado da sala de arquivo foram substituídas por reforços de secção ampliada. A parede de tijolo do primeiro piso deste terreno foi reforçada com uma laje de betão armado com 70 mm de espessura, e a laje foi assente com a mesma profundidade da parede original. A Figura 3 apresenta um esquema de parte do reforço estrutural.

5. A laje do pavimento e as vigas de betão armado da sala de arquivo foram substituídas por reforços de secção ampliada. A parede de tijolo do primeiro piso deste terreno foi reforçada com uma laje de betão armado com 70 mm de espessura, e a laje foi assente com a mesma profundidade da parede original. A Figura 3 apresenta um esquema de parte do reforço estrutural.A laje do pavimento e as vigas de betão armado da sala de arquivo foram substituídas por reforços de secção ampliada. A parede de tijolo do primeiro piso deste terreno foi reforçada com uma laje de betão armado com 70 mm de espessura, e a laje foi assente com a mesma profundidade da parede original. A Figura 3 apresenta um esquema de parte do reforço estrutural.

O ponto "importante" do reforço sísmico e da reconstrução deste projeto é ter em conta a segurança estrutural, o layout e o fluxo do edifício hospitalar, bem como o layout e a reserva de localização dos equipamentos mecânicos e elétricos. Devido aos rigorosos requisitos dos procedimentos médicos, existem regulamentos correspondentes sobre o layout, a área e o tamanho das aberturas das casas médicas. O arquiteto comunicou e coordenou repetidamente com o arquiteto e o utilizador de forma direcionada, para que a casa pudesse realmente cumprir os requisitos das normas nacionais relevantes de segurança estrutural e os requisitos de processo e utilização médica do hospital. Com o ajuste do layout da planta de arquitetura, o reforço estrutural foi também ajustado e modificado várias vezes. Além disso, devido à diferença entre o layout do local, a localização e o tamanho da abertura e o desenho de execução, o projetista estrutural cooperou com o arquiteto para realizar a medição detalhada de campo dos componentes, um a um, no local, o que foi refletido no desenho de construção. O equipamento eletromecânico do próprio hospital é mais complexo do que outros edifícios públicos devido às suas complexas funções médicas. Além disso, os desenhos originais dos equipamentos de construção estão seriamente ausentes, e as tubagens dos equipamentos foram remodeladas sem desenhos várias vezes, tornando a transformação bastante difícil. A fim de reservar as aberturas dos equipamentos com antecedência para evitar o cinzelamento inverso e manter a integridade e a eficácia do reforço estrutural, o engenheiro estrutural cooperou com o engenheiro de equipamentos para perfurar o teto suspenso e mergulhar na vala no local de construção várias vezes, e encontrar pessoal relevante para compreender a situação. Após compreender completamente os equipamentos mecânicos e elétricos no local da casa, o engenheiro estrutural realizou o tratamento correspondente da abertura dos equipamentos para garantir a integridade e firmeza do reforço estrutural e, indiretamente, reduzir o custo.

O ponto "difícil" do reforço e da reconstrução é como realizar a construção e a utilização sem afetar a utilização de uma grande área. Todas as cargas móveis na parte superior devem ser removidas o mais possível antes do reforço da estrutura. Como a maioria dos edifícios hospitalares são estanques e difíceis de virar, esta transformação propõe a utilização de juntas de deformação para dividir a construção de reforço em várias secções. O plano de implementação e rotação segmentada é adotado de forma a que a construção de reforço afete apenas algumas áreas, e outras áreas ainda estejam em funcionamento. No entanto, é necessário realizar medidas de fecho e isolamento acústico durante a construção. A unidade organiza o tempo de construção de forma razoável para reduzir o ruído tanto quanto possível e providenciar ruído na extremidade mais distante e durante o dia. Além disso, o hospital também precisa de formular medidas de gestão correspondentes, organizar cientificamente os doentes e fazer um bom trabalho no trabalho ideológico dos doentes e das suas famílias. Isso é realmente difícil.

Resumir

Considerando a escassez de instalações médicas e a dificuldade de rotatividade, o projecto conseguiu reforçar a reconstrução e ultrapassar as dificuldades. A experiência principal é a seguinte:

Em primeiro lugar, é muito importante ter uma organização de projeto completa e razoável para a coordenação de projeto e gestão de planos razoável, e garantir que a unidade de construção, a unidade de projeto, a unidade de construção, a unidade de supervisão e outras partes participantes trabalham em conjunto e cooperam entre si;

A segunda é que o governo assuma os fundos para o reforço sísmico e a reforma abrangente, o que resolve o problema do financiamento do projecto. Além disso, as investigações aprofundadas na fase inicial do pedido do projeto determinam razoavelmente o conteúdo do projeto e os requisitos de financiamento razoáveis, e garantem que não existem omissões ou repetições no pedido de financiamento. Isto permite que o projeto implemente a garantia financeira;

A terceira é controlar rigorosamente a qualidade do projeto, selecionar as unidades participantes na construção do projeto, aderir aos elevados padrões de construção do projeto e aumentar a frequência das inspeções;

Em quarto lugar, a gestão rigorosa da unidade de construção. Como o desenho original de conclusão da construção não coincide com muitos pontos do terreno, durante o processo de implementação do projeto, quando se está perante a remoção de componentes não estruturais, como a parede divisória do teto suspenso, verifica-se uma discrepância com os desenhos de levantamento topográfico. A unidade de construção organiza imediatamente todas as partes envolvidas na construção, realizando consultas atempadas para garantir que o plano de implementação é ajustado no menor tempo possível e que o projeto é concluído dentro do prazo.

Além disso, devido à escassez de camas hospitalares, estas precisam de ser utilizadas durante a construção. A unidade de construção desempenha um papel fundamental na coordenação do isolamento acústico das enfermarias e no conforto dos doentes.

Para projetos de reforço e renovação, o governo coordenou os departamentos de desenvolvimento e renovação, terras, planeamento e proteção contra incêndios para simplificar os procedimentos de aprovação e reduzir o tempo de processamento de projetos de renovação abrangentes, sob a premissa de cumprir as leis e regulamentos de construção. Estas medidas são uma forte garantia para a implementação do projecto.
