Reforço e reparação de fibra de carbono

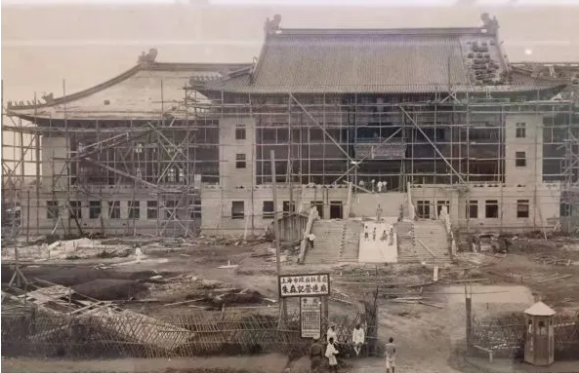

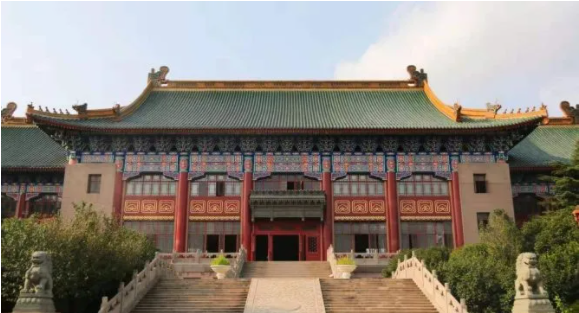

O edifício de telhas verdes é um edifício de quatro andares em estilo palaciano, em estilo neoclássico tradicional, com diversos tratamentos de aparência. A planta está simetricamente disposta da esquerda para a direita, à frente e atrás, com paredes exteriores de pedra falsa, telhados de telha verde, colunas vermelhas, baldes pintados, corrimãos de plataforma, degraus de granito, danbi, etc. Todo o edifício é magnífico e belo.

O edifício, virado a sul, tem cerca de 31,4 metros de altura, 93 metros de largura e 66 metros de profundidade. Ocupa uma área de 3.063 metros quadrados e uma área construída de 8.982 metros quadrados. É uma estrutura de betão armado. Anteriormente era o antigo Governo Municipal Especial de Xangai e é atualmente o edifício de escritórios do Instituto de Educação Física. A 25 de setembro de 1989, foi classificado pelo Governo Popular Municipal de Xangai como o quinto lote de unidades de proteção de relíquias culturais em Xangai, sob o nome de "Antigo Governo Municipal Especial de Xangai".

Em 2016, o edifício de azulejos verdes que passou pelas vicissitudes da vida estava com "80 em três" e precisava de um "tratamento" completo para todos os "danos".

Antes do tratamento, é necessário um exame físico para determinar a causa da doença. Após os métodos de ressalto e de perfuração com núcleo, o grau de resistência do betão das vigas e pilares do edifício é C18, e a profundidade de carbonização da superfície é de cerca de 53 mm a 91 mm. Utilizando a norma de dureza Leeb para medir a resistência à tracção de cada camada das barras de aço dos elementos, o valor estimado é de pelo menos 413 MPa, e a resistência real da barra de aço cumpre os requisitos da resistência das barras de aço laminadas a quente HPB235 (370 MPa).

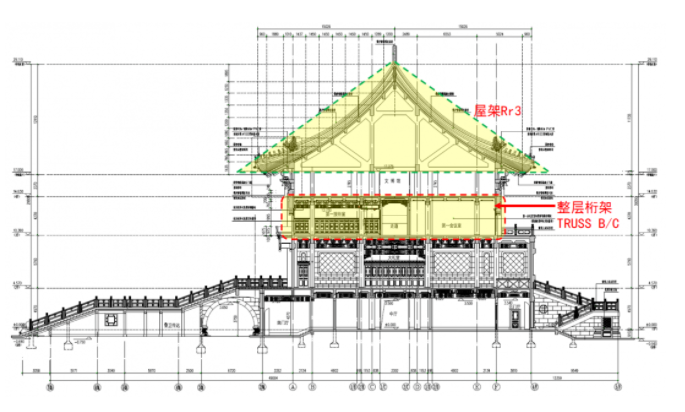

Independentemente do efeito sísmico, os cálculos de verificação da capacidade de suporte estrutural mostram que a capacidade de suporte da maioria das colunas, vigas, pavimentos, paredes de tijolos de suporte, treliças, treliças de cobertura e fundações do edifício cumpre os requisitos das normas nacionais relevantes. No entanto, o cálculo de verificação sísmica do edifício, de acordo com os requisitos de 7 graus, resistência a sismos de classe C e uma vida útil de acompanhamento de 30 anos, indica o seguinte: atualmente, o desempenho sísmico do edifício não cumpre os requisitos das atuais regulamentações nacionais para edifícios de classe A. É necessário tomar medidas para melhorar o desempenho sísmico global do edifício sem danificar as relíquias culturais.

Além disso, o edifício principal e os anexos apresentam ainda inchaço nas barras de aço, infiltração de água, queda de tinta, aquecimento e ventilação, entre outros problemas, que não cumprem as normas nacionais em vigor. De acordo com os resultados dos testes, a equipa de construção irá substituir as telhas do edifício, restaurar a pintura e atualizar os sistemas de abastecimento de água e drenagem, eletricidade, climatização e combate a incêndios, de acordo com as normas nacionais pertinentes. Além disso, serão realizados trabalhos de reparação, como impermeabilização e proteção contra a humidade, reforço estrutural, reforço, prevenção de térmitas e melhoria do ambiente envolvente.

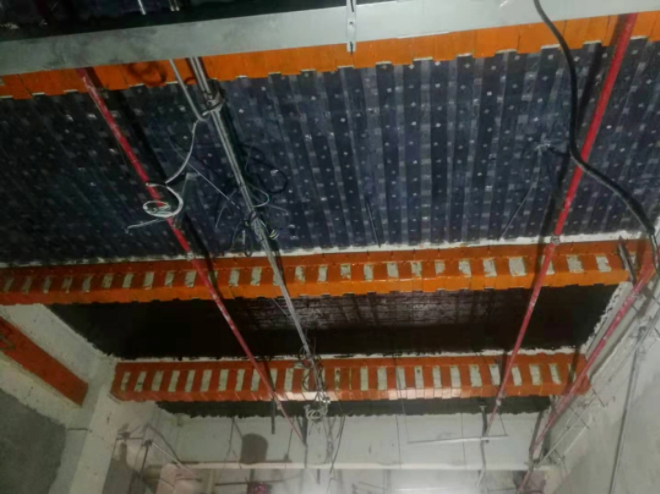

Neste projeto de reparação, foram utilizados métodos de reforço como a colagem de materiais de fibra de carbono, a plantação de barras de aço e a colagem de aço para ajudar na revitalização do Edifício Green Tile.
