Reparação de vigas e lajes de telhado de uma oficina de grande v

1 Visão geral do projeto

A oficina de vãos altos da Fábrica de Changzhou da CSSC Huangpu Wenchong Shipbuilding Co., Ltd. é um edifício fabril de um piso de estrutura curvada com cobertura em laje de vigas de betão pré-fabricado. A secção de vãos altos foi concluída em 1972 e a secção de extensão em 2004, com uma área de construção de aproximadamente 11.748 m².

De acordo com o levantamento do local e o relatório fornecido pela unidade de avaliação, as principais doenças do betão neste projeto incluem o bolor e o desprendimento da camada protetora das vigas do telhado, a corrosão das barras de aço, múltiplas infiltrações e corrosão da estrutura da viga de aço do telhado..

Após uma discussão aprofundada pela nossa empresa, a laje de vigas do telhado deve-se à espessura da camada de betão protetora da laje original que não cumpre os requisitos da especificação. A humidade no ambiente da oficina acelera a carbonização do betão sob a laje do telhado e reduz a alcalinidade do betão. Os danos na película de passivação na superfície da barra de aço levam à corrosão da barra de aço. Além disso, devido ao mau funcionamento e à falha da superfície impermeável da laje do telhado a longo prazo, a laje de betão é erodida pela chuva durante muito tempo, e a corrosão da barra de aço intensifica a ferrugem e o inchaço, forçando o descascamento da camada protetora de betão. A estrutura da viga de aço do telhado é causada pela falta de manutenção diária de durabilidade e outros motivos..

De acordo com a análise de doenças acima, as lajes de betão apresentam diferentes graus de problemas em termos de segurança estrutural e durabilidade. Para garantir a segurança e a durabilidade da estrutura de vigas e lajes de betão, restaurar as funções originais dos diversos componentes da estrutura de vigas e lajes de betão e satisfazer os requisitos técnicos da estrutura de vigas e lajes de betão, a estrutura de vigas e lajes de betão deve ser reparada e reforçada imediatamente. Evitar o agravamento da doença. Caso contrário, a segurança estrutural e a vida útil da estrutura das vigas e lajes de betão não podem ser garantidas.

Para a corrosão das barras de aço provocada pelo descascamento de parte do betão, o betão solto deve ser removido primeiro e as barras de aço corroídas devem ser desferrujadas. De seguida, aplique tinta anti-ferrugem nas barras de aço e, por fim, utilize o sistema de reforço de argamassa concebida com grelha de fibra de carbono para reforço.

2 Esquema de reforço em malha de fibra de carbono

2.1 Vantagens do método de reforço de grelha de fibra de carbono Comparado com os métodos comuns de reforço de grelha de fibra de carbono, as vantagens do método de reforço de grelha de fibra de carbono são principalmente:

(1) A resistência do reforço é elevada e o seu efeito de reforço é aproximadamente equivalente à malha de aço de φ6mm@150mm.

(2) Após o reforço geral, a espessura da argamassa projetada é fina, o que pode melhorar as propriedades mecânicas da estrutura sem alterar o tamanho da secção transversal da estrutura.

(3) A capacidade de restringir a estrutura é forte, pelo que esta tem uma excelente capacidade de controlar a propagação de fissuras.

(4) Os ingredientes ativos na argamassa garantem a resistência da ligação entre a grelha de fibra de carbono e o betão, enquanto a argamassa projetada garante a ação conjunta da grelha de fibra de carbono e do betão, e o efeito de reforço é bom.

(5) A fibra de carbono é um material inerte com uma forte resistência à corrosão. É adequada para a reparação de peças em contacto direto com a água da chuva, como vigas e lajes de telhados em fábricas.

(6) A construção e o assentamento são convenientes e fáceis de realizar, sendo adequados para a estrutura do edifício fabril com uma grande área de construção e uma força estrutural simples.

(7) Boa resistência ao fogo, camada protetora de argamassa de 1 cm pode cumprir os requisitos de F60 na ISO834 para testes de resistência ao fogo e resistência à chama de materiais de construção.

2.2 Tecnologia de construção de grelhas em fibra de carbono

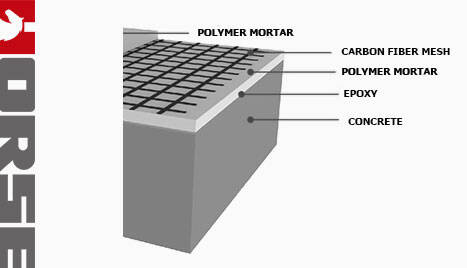

A malha de fibra de carbono pode ser utilizada em conjunto com a argamassa polimérica de processo húmido para fortalecer e reparar a estrutura.

1) Tratamento de superfície

2) Mistura da argamassa

3) Aplicação da primeira camada de argamassa polimérica

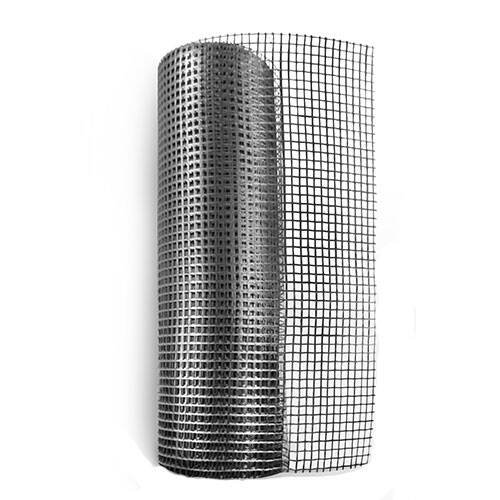

4) Corte e assentamento da malha de fibra de carbono

5) Aplicação da segunda camada de argamassa polimérica

6) Cura e tratamento da superfície da argamassa

3 Conclusão

O método de reforço com fibra de carbono é um método comum de reforço estrutural, que apresenta as características de construção conveniente, operação simples e baixo impacto na própria estrutura. No entanto, o método de reforço com malha de fibra de carbono não só herda as vantagens dos materiais originais de fibra de carbono utilizados sob a forma de chapas e nervuras no reforço estrutural, como também melhora significativamente as suas propriedades mecânicas, a padronização da construção e os benefícios económicos. Assim sendo, a investigação e implementação do método de reforço com malha de fibra de carbono e da sua argamassa polimérica de alta resistência de suporte representam uma das importantes direções de desenvolvimento da indústria de reforço estrutural no futuro.
