Vigas de betão armado

Visão geral do projeto

Um edifício de um determinado projeto é uma estrutura de parede de cisalhamento de pórtico de betão armado moldado in loco. O edifício possui um piso subterrâneo, 19 pisos acima do solo e uma altura de 54,9 m. Entre estes, a resistência de projeto do betão de uma viga no quarto piso é C30, sendo que a unidade de ensaio utiliza o método de ressalto para detetar a resistência à compressão da viga de betão: 24,3 MPa, sendo a resistência à compressão do betão da viga considerada não qualificada. Prevê-se a utilização de reforço em fibra de carbono para o reforço.

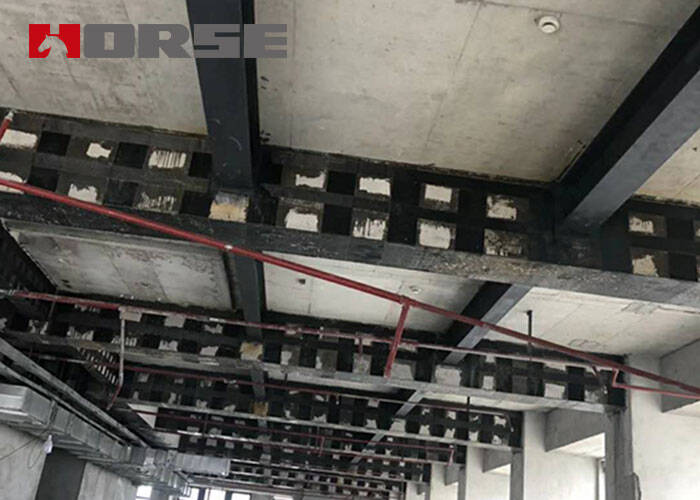

As vigas da estrutura foram planeadas para serem reforçadas com fibra de carbono. Vantagens do reforço da estrutura de flexão com o método de reforço de fibra de carbono:

(1) Elevada resistência (cerca de 10 vezes superior à das barras de aço comuns) e bom efeito;

(2) Leveza, praticamente sem aumento do peso estrutural e do tamanho da secção transversal, boa flexibilidade, fácil corte e vasta gama de aplicações;

(3) Após o reforço, a capacidade de carga, a resistência à corrosão e a durabilidade da estrutura podem ser significativamente melhoradas;

Reforço da viga

Pegue na parte inferior da viga e cole a fibra de carbono com 100 mm de largura.

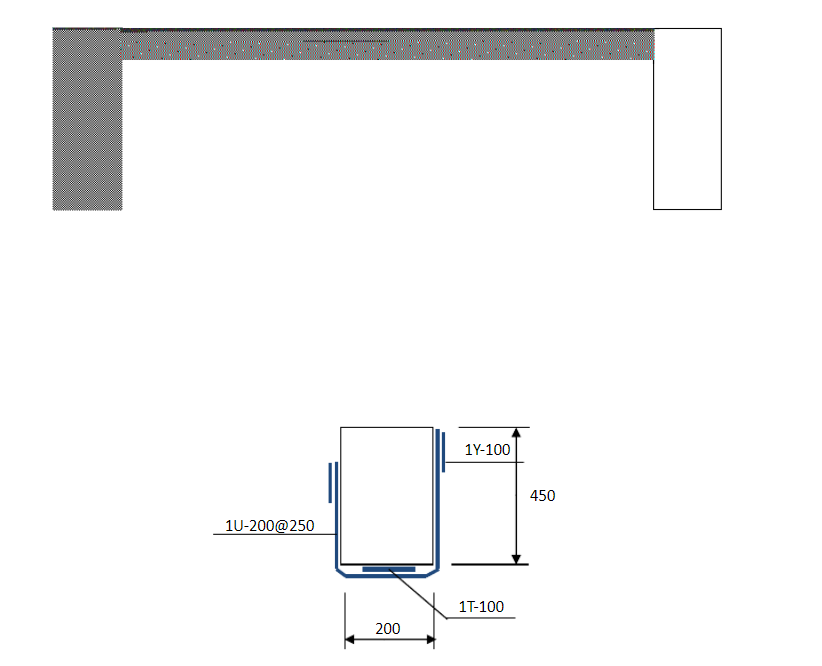

Beam oblique section reinforcement

Selecione tecido de fibra de carbono secundário com 0,111 mm de espessura, 200 mm de largura, uma camada, espaçamento de 250 mm

Descrição do reforço da viga com fibra de carbono:

1. O material de reforço é fabricado em fibra de carbono de alta resistência de grau dois, 200 g/m², com 0,111 mm de espessura;

2.º A cola de fibra de carbono utiliza cola de grau A;

3.As arestas e os cantos da viga são polidos para cantos arredondados de R≥20 mm;

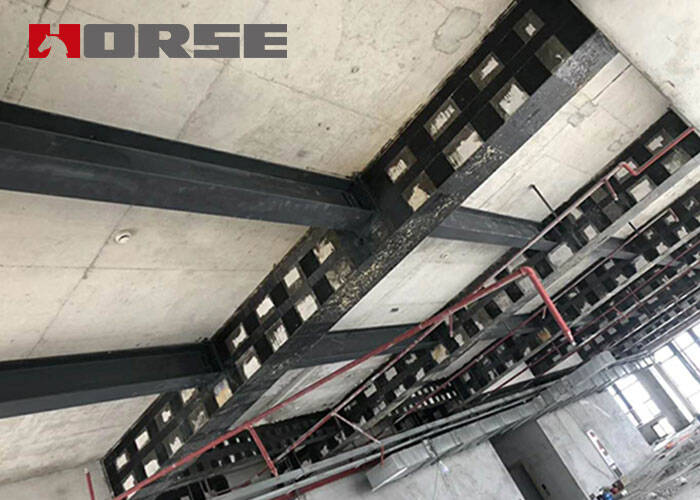

Uma camada de tecido de fibra de carbono com 100 mm de largura é colada na parte inferior da viga. O tecido de fibra de carbono em forma de U tem 200 mm de largura, com um espaçamento de 250 mm, com uma camada de tecido de fibra de carbono com 100 mm de largura de cada lado.
