Reparação de piso rachado

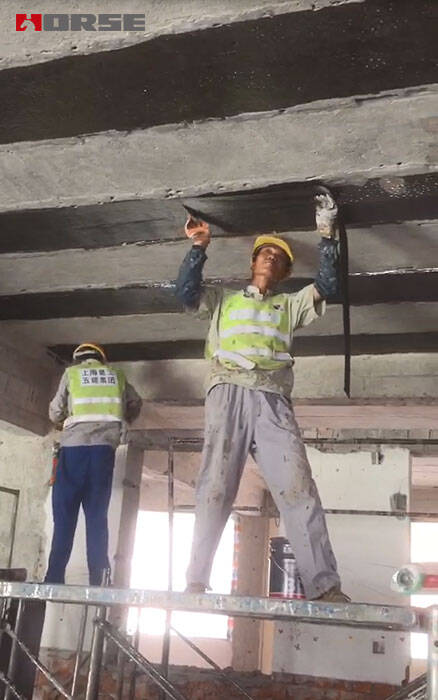

O edifício é um projeto de construção residencial com uma estrutura de paredes de cisalhamento em betão armado moldadas in loco. Os edifícios de 31#, 38#, 39# e 40# têm 11 pisos acima do solo, com uma estrutura de paredes de cisalhamento do pórtico. O edifício de 35# e o edifício de 41# possuem uma estrutura de tijolo e betão de seis andares. Devido às fissuras parciais na cobertura do projeto, as fissuras nas vigas são fissuras sem tensão, mas a ocorrência de fissuras no pavimento afeta a integridade e a durabilidade da estrutura. Por este motivo, o pavimento fissurado é reforçado com fibra de carbono.

Seleção de materiais

1. O material da folha de fibra de carbono adota: tecido de fibra de carbono de 300g/㎡, e a cola correspondente deve cumprir as propriedades físicas e mecânicas da "Especificação Técnica para a Estrutura de Betão Reforçado com Folha de Fibra de Carbono".

(1) Valor padrão de resistência à tracção ≥3400MPa;

(2) Módulo de elasticidade à tração ≥2,4×105MPa;

(3) Taxa de alongamento ≥1,7%;

(4) Resistência à flexão ≥700MPa;

(5) Resistência ao cisalhamento intercamadas ≥45MPa;

(6) A resistência à tração positiva do material compósito de fibras e do betão na condição de aderência ascendente é ≥2,5MPa, e o betão apresenta uma rotura coesiva;

(7) A massa por unidade de área é menor ou igual a 300g/㎡.

2. Requisitos para a cola de injeção de fissuras

(1) Resistência à tracção ≥40MPa;

(2) Módulo de elasticidade à tração ≥2500MPa;

(3) Taxa de alongamento ≥1,5%;

(4) Resistência à flexão ≥50MPa, não devendo apresentar danos frágeis (fraturados);

(5) Resistência à compressão ≥70MPa;

(6) Valor padrão da resistência à tracção e ao corte aço-aço ≥14MPa;

(7) Resistência ao arrancamento irregular aço-aço ≥20KN/m;

(8) Resistência à tracção positiva com o betão ≥2,5MPa, sendo considerada uma rotura coesiva do betão.

(9) Conteúdo não volátil (conteúdo de sólidos ≥99%).
