Tan Kah Kee Memorial Hall

Visão geral do projeto

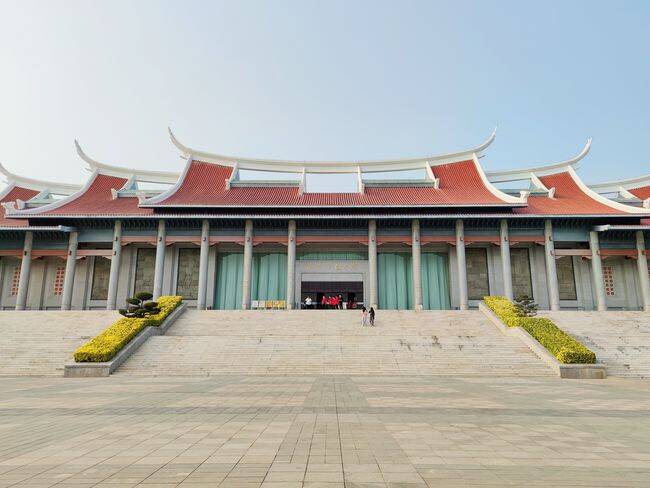

O Salão Memorial Tan Kah Kee foi construído em 1982 e está localizado na Universidade Huaqiao, em Quanzhou, Fujian. Foi construído em memória do famoso líder patriótico chinês ultramarino, Sr. Tan Kah Kee, com financiamento de chineses ultramarinos. O salão memorial ocupa uma área de 12.000 m², com uma área construída de 7.436 m² e uma altura de 23,9 m. É composto por um edifício principal e um auditório. Atualmente é utilizado como auditório da Universidade Huaqiao.

Razões para a transformação

Com quase 40 anos da sua conclusão, as instalações internas do salão memorial estão obsoletas, as instalações e equipamentos de apoio são insuficientes e a utilização das funções é insuficiente, impossibilitando a realização de apresentações culturais de estudantes universitários, competições de canto em grande escala e outras apresentações culturais. Além disso, o sistema de proteção contra incêndios do salão memorial é deficiente e a resistência sísmica da estrutura é insuficiente. O auditório necessita de ser modificado e projetado em termos de arquitetura, acústica, abastecimento de água e drenagem, proteção contra incêndios, climatização, eletricidade, iluminação, som, maquinaria de palco e resistência sísmica estrutural.

Análise de Reconstrução e Reforço Estrutural

(1) Estrutura do quadro

A estrutura do pórtico não considerou basicamente o projeto sísmico, e os estribos da viga e da coluna não cumpriram os requisitos sísmicos.

(2) Uneven stiffness distribution

Como a Zona II está separada da Zona I acima da fundação, a extremidade da estrutura da Zona I é uma estrutura curvada de grande vão com baixa rigidez, apresentando uma diferença evidente de rigidez em relação à estrutura de empena na outra extremidade, e a distribuição da rigidez é claramente desigual. Isto pode causar danos por torção na estrutura em caso de sismo.

(3) Não cumpre os requisitos da especificação

O reforço de algumas colunas, vigas e lajes não pode cumprir os requisitos da especificação.

(4) Addition method and force relationship

Após o edifício ser reparado e reconstruído, um sistema de suporte para uvas precisa de ser adicionado ao palco, e o método de instalação e a relação de força entre o sistema de suporte para uvas de grande vão e a estrutura original precisam de ser determinados.

(5) Treliça de telhado em aço

A renovação e renovação fizeram com que o peso do teto suspenso, das luzes, dos aparelhos de ar condicionado, etc. da treliça de aço do telhado aumentasse, e a treliça de aço do telhado suporta um aumento correspondente da carga, e a treliça de aço do telhado necessita de ser reforçada.

(6) Problemas de segurança sísmica

O parapeito do telhado tem 3,5 m de altura e utiliza apenas colunas estruturais e vigas circulares. Durante um sismo, o efeito chicote faz com que a parede caia, e os problemas de segurança sísmica causados pela queda precisam de ser considerados. Assim sendo, é necessário considerar não só as questões levantadas no relatório de avaliação, mas também o aumento da carga provocado pela renovação parcial da estrutura e a melhoria da utilização das instalações devido à renovação e renovação. Além disso, como o salão memorial foi concebido, o meu país não possuía normas relevantes para o projeto sísmico, pelo que também se deveria concentrar na melhoria do desempenho sísmico global da estrutura e no projeto de reforço sísmico para partes que são facilmente danificadas por sismos. No passado, era necessário reforçar as suas medidas antissísmicas.

Reforço sísmico de estruturas

O projeto de reforço sísmico deste projeto abrange principalmente dois aspetos:

(1) O reforço sísmico é realizado em estruturas que não foram consideradas para fortificação sísmica. Na concepção do reforço, as medidas sísmicas devem ser tomadas de acordo com os requisitos das normas de avaliação sísmica, que são superiores à intensidade de fortificação sísmica da região;

(2) O traçado da estrutura é irregular e a rigidez da estrutura é irregular. É necessário tomar medidas para reduzir a diferença na rigidez da estrutura e aumentar a rigidez torsional da estrutura.

Projeto estrutural do suporte para uvas em palco

Devido aos requisitos funcionais do palco, é necessário adicionar um suporte para uvas para içar e baixar o cenário, a iluminação e outros dispositivos de elevação. O suporte para uvas está localizado por cima do palco e mede 15 m × 24 m.

A viga da estrutura de aço é utilizada para construir a estrutura de suporte de uvas, apoiada nas vigas e colunas em redor do palco. A vantagem é que a estrutura de aço da cobertura não necessita de ser reforçada. A desvantagem é que a estrutura da estrutura de suporte de uvas é alta devido ao grande vão. Após uma comparação e coordenação abrangentes com as máquinas e equipamentos do palco, a estrutura de suporte de uvas é posicionada junto à coluna inferior da estrutura de suporte do teto para resolver o problema da altura, e esta solução é adotada.

Projeto de reforço de treliça de telhado de aço

A renovação e renovação resultaram num aumento do peso do teto suspenso, das luminárias, do ar condicionado, etc., da estrutura de aço do telhado, e a estrutura de aço do telhado suporta um aumento correspondente da carga. Após nova verificação e cálculo, a capacidade de carga da corda inferior das duas estruturas de aço do telhado na posição da ponte de luz superficial é ligeiramente insuficiente, e a corda inferior da estrutura de aço do telhado é de aço de ângulo duplo. Por conseguinte, a corda inferior é reforçada com duas barras de aço soldadas. A resistência da barra de aço é HRB335 e o diâmetro é de 25 mm.
