Retrofitting Hospitalar

Visão geral do projeto de reforço

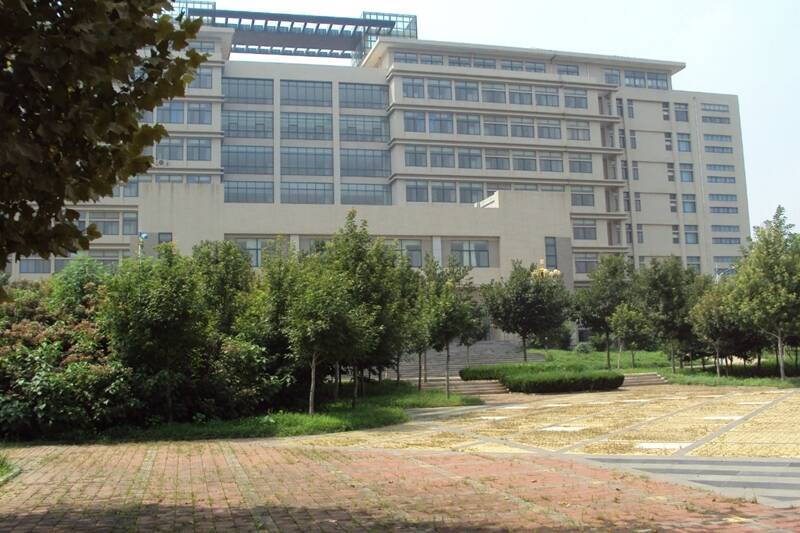

O edifício de experiências de ensino da Universidade de Medicina Chinesa foi concluído em 2003. Estrutura de parede de cisalhamento de estrutura de betão armado, um nível de subsolo, 15 andares acima do solo. A maior parte do projeto original era para escritórios e salas de aula (carga viva era de 2,0 KN/㎡). Mais tarde, o edifício foi entregue ao Hospital Provincial de Medicina Tradicional Chinesa, que decidiu transformá-lo num edifício de enfermaria. Os atuais edifícios de enfermaria são todos concebidos como quartos de hotel padrão. É necessário adicionar casas de banho e parte da parede divisória. Devido aos requisitos do projeto arquitetónico do edifício da enfermaria, é necessário adicionar novos sanitários públicos, elevadores, etc. É precisamente por causa das alterações funcionais acima mencionadas que a carga muda, e as vigas locais não irão satisfazer os requisitos do projeto de reconstrução atual. , Necessita de ser reforçado.

Após várias demonstrações de programas e comparações de viabilidade económica e técnica, e os requisitos do período de construção serem particularmente urgentes, decidiu-se utilizar materiais compósitos de fibra de carbono para reforço.

Design reforçado

Suposição básica

O cálculo da capacidade de carga final de vigas de betão reforçadas com materiais de fibra de carbono adota as seguintes premissas básicas:

(1) O efeito do betão na zona de tração é ignorado;

(2) Após a flexão da viga, a deformação do betão, do aço e da fibra de carbono conforma-se com a premissa de secção plana;

(3) O material de fibra de carbono adota uma relação tensão-deformação elástica linear: cf = Ecf * ecf e ecf < 0,01.

Neste projeto, duas camadas de fibra de carbono com 300 mm de largura são coladas na parte inferior da viga. Após o reforço, o valor de projeto do momento máximo de flexão desta viga foi aumentado em 22%.

Método de construção

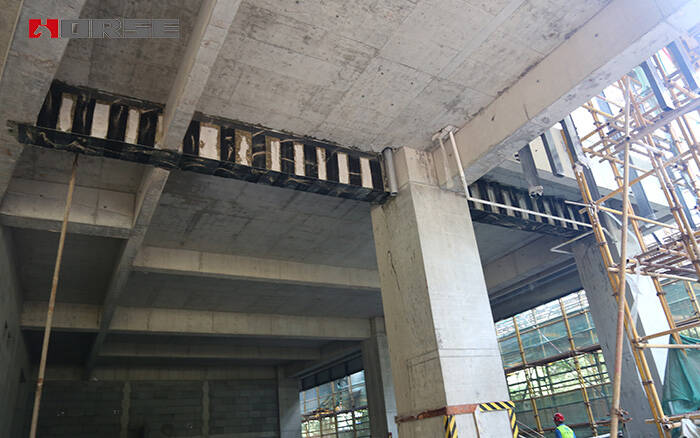

Para reforçar o traçado da manta de fibra de carbono na base da viga e aumentar a resistência ao cisalhamento da viga, são coladas duas placas de fixação em forma de U com 200 mm de largura em cada lado da extremidade da viga, e são coladas duas caixas em forma de U com 100 mm de largura em cada lado da intersecção das vigas primária e secundária.

A altura da colagem em forma de U deve ser considerada como a altura da secção do componente. Para a forma de colagem em forma de U, é aconselhável colar a placa longitudinal de fibra de carbono na extremidade superior.

Tendo em conta os fatores que são muito afetados pelo estaleiro de construção quando o tecido de fibra de carbono é colado em várias camadas, é recomendado que o número de camadas de tecido de fibra de carbono coladas no elemento de flexão não exceda 3 camadas.
