Reforço de Edifícios de Escritórios em Betão

Visão geral do projeto

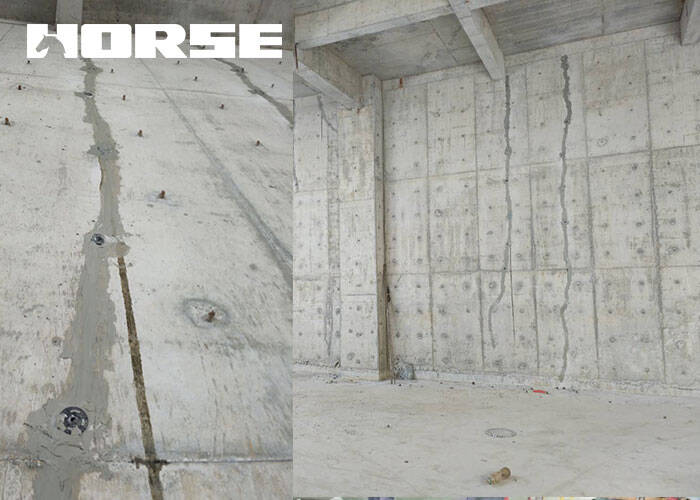

O edifício era originalmente um edifício de escritórios com estrutura de pórtico, construído em 2001, com 1 piso subterrâneo, 8 pisos acima do solo e 10 pisos no local, com fundações em estacas. De acordo com o novo layout, a zona nascente de escritórios, do 3º ao 5º piso, foi convertida numa sala de informática, e a zona parcial de escritórios do 6º piso foi convertida numa sala de informática. De acordo com um relatório de ensaio e avaliação fornecido por uma unidade de avaliação profissional, as vigas individuais do edifício original apresentam fissuras e a sua utilização normal representa riscos de segurança. Após a conversão da sala de informática, a carga do edifício aumentou ainda mais, pelo que o edifício original necessita de ser renovado e reforçado.

Design reforçado

No projeto de reconstrução e reforço de edifícios existentes, estes são primeiramente remodelados de acordo com o layout da reconstrução. As cargas são aplicadas de acordo com os novos requisitos funcionais, são verificadas as condições de tensão de cada elemento tensionado à capacidade de carga máxima e no estado limite de serviço normal, é considerada a redução da resistência dos elementos estruturais originais e é realizado o projeto de reforço. A estrutura e os componentes devem cumprir os requisitos de utilização sob a nova carga.

Material de reforço

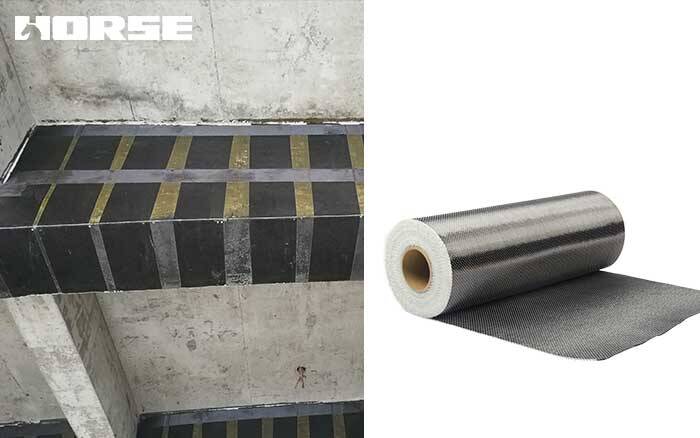

A estrutura de betão é reforçada pela colagem de chapas de fibra de carbono, que incluem principalmente a estrutura e componentes como a laje de pavimento, vigas e colunas relacionadas da sala de máquinas.

Design reforçado

A carga variável uniforme no pavimento da sala de computadores é considerada como 6,0kN/m². O software de cálculo estrutural utilizado é o PKPM. Após o cálculo e a combinação com os desenhos de conclusão originais da construção, a parte superior da extremidade da viga da área original de escritórios individuais nos pisos 3 a 5 é insuficiente. Reforçar. As vigas e lajes do 6º piso da casa das máquinas não estão suficientemente reforçadas e necessitam de ser reforçadas.

Reforço insuficiente na extremidade da viga. A parte superior da lateral da viga está junto à base da chapa, e a manta de fibra de carbono é colada ao longo da direção longitudinal da viga. Reforço insuficiente no vão da viga. Cole a manta de fibra de carbono ao longo da direção longitudinal da viga na base da viga e instale um embrião em forma de U. Reforço insuficiente da chapa. Cole a manta de fibra de carbono na parte inferior ou superior da chapa, no sentido do reforço.

Através de cálculos, a estrutura e os componentes do edifício reforçado podem satisfazer os requisitos da sala de comunicação.

Requisitos de construção

O comprimento da sobreposição da manta de fibra de carbono ao longo da direção de sustentação da fibra deve ser >100 mm. Quando forem utilizadas múltiplas camadas de manta de fibra de carbono para reforço, as posições de sobreposição de cada camada de manta de fibra de carbono devem ser escalonadas entre si.

Quando a folha de fibra de carbono é colada na área de tensão na lateral da viga de mil para reforço de flexão, a área de colagem deve estar dentro de 1/4 da altura da viga a partir da borda da área de tensão.

Ao reforçar as vigas e lajes na região de momento fletor positivo, a manta de fibra de carbono deve estender-se até ao bordo do apoio. É aconselhável instalar uma caixa em forma de U com manta de fibra de carbono ou ripas transversais em ambos os lados do ponto de carga concentrada.

Quando a laje é reforçada por flexão, a manta de fibra de carbono deve adotar múltiplos esquemas de manta densa.
