Melhore a capacidade de flexão

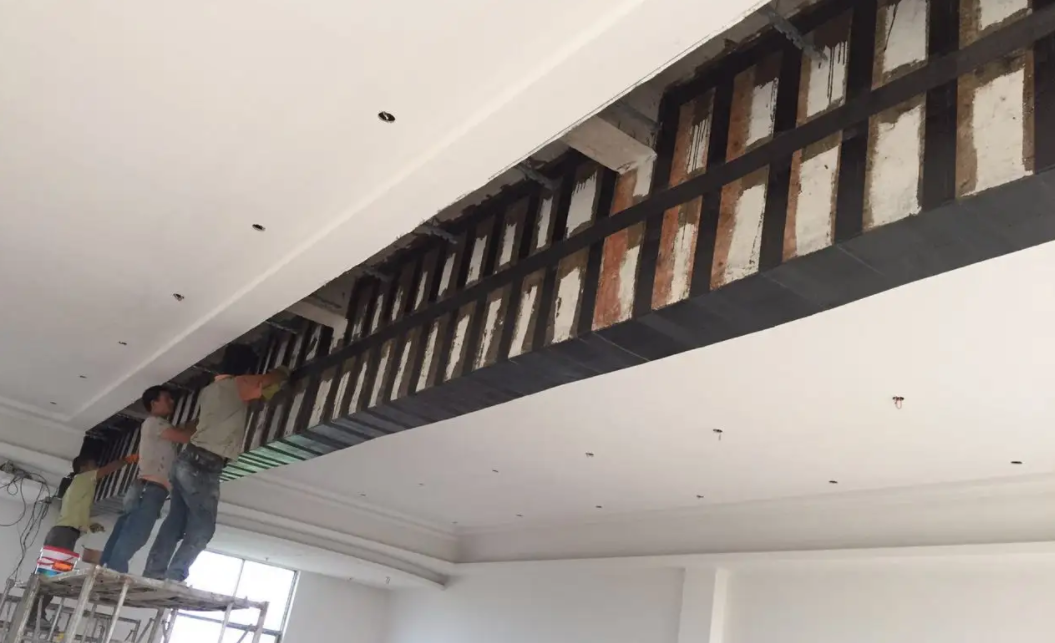

Vigas Reforçadas com Fibra de Carbono

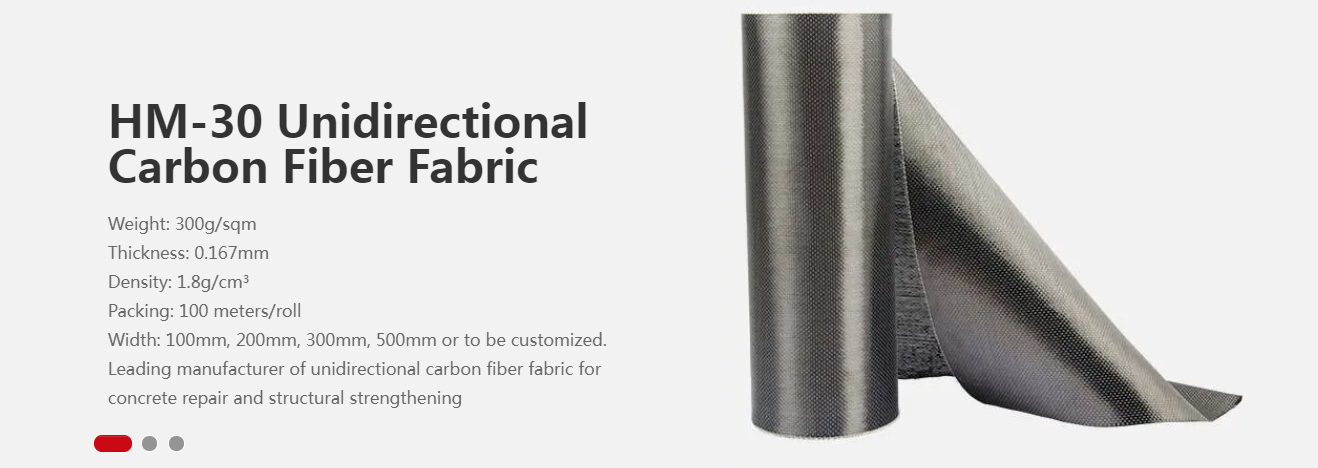

A área real do tecido de fibra de carbono que deve ser colada: A=10 2,4 mm² A largura total do tecido de fibra de carbono é: B=102,4/ 0,167=613,2 mm A largura de cada camada de tecido de fibra de carbono é: b =61 3,2/ 3=204 , 4 mm 3 camadas de tecido de fibra de carbono com uma largura de 250 mm e uma espessura de 0,167 mm são selecionadas e coladas para atender aos requisitos da sala de equipamentos.
Um prédio de ensino ocioso foi convertido em um prédio de escritórios. Algumas salas de aula foram transformadas em salas de equipamentos, de acordo com as necessidades funcionais (utilizando uma carga variável de 5,0kN/m². Vigas de concreto originais: b*h=250mmX550mm, concreto C25, barras de aço HPB335 e barras de aço de tração de 3,25). A capacidade de cisalhamento da viga atende aos requisitos, e a capacidade de suporte à flexão original é de 20 × 4,3kN •m. A capacidade de suporte à flexão da viga após o reforço deve ser de 260 kN •m.
A área real do tecido de fibra de carbono que deve ser colada:
A=10 2. 4mm2
A largura total do tecido de fibra de carbono é: B = 102,4/0,167 = 613,2 mm
A largura de cada camada de tecido de fibra de carbono é: b = 61 3,2/ 3 = 204 , 4 mm
A largura de cada camada de tecido de fibra de carbono é: b = 61 3,2/ 3 = 204 , 4 mm
