Reforço de construção

Visão geral do projeto

Um edifício comercial no lado leste de Dongfangzhimen, Rua Xinggang, Parque Industrial. A visão geral do projeto é a seguinte: Este projeto é uma estrutura de concreto armado de 3 andares, com três andares acima do solo e um subsolo, com uma altura de 4,5 m. A rede de pilares típica é de 8,4 m × 8,4 m, a seção típica dos pilares do subsolo é de 550 × 550 mm e a seção típica dos pilares acima do telhado do subsolo é de 500 × 500 mm. A forma da fundação é uma fundação de estacas tubulares protendidas com um waterstop de viga-laje. O projeto foi projetado e construído em 2004 e concluído e colocado em operação em 2005. Em 2014, como um túnel de metrô precisa passar por baixo do edifício comercial, o edifício comercial precisa ser parcialmente demolido na área de passagem do túnel de metrô, e a parte restante está de acordo com os requisitos do proprietário e os regulamentos atuais. Os grandes buracos em alguns andares foram fechados com vigas moldadas in loco, e quatro escadas foram adicionadas. O sistema estrutural, o arranjo estrutural e as cargas de serviço das partes restantes permanecem basicamente inalterados, e as versões do código de projeto adotadas no projeto original e no projeto de retrofit são basicamente as mesmas.

O principal processo de reforço e transformação

Antes de os edifícios existentes serem reforçados e reconstruídos, uma empresa de testes com qualificações especiais de teste deve realizar uma avaliação de confiabilidade da estrutura original. Quando houver requisitos sísmicos, a avaliação da capacidade sísmica da estrutura original deve ser realizada de acordo com as normas nacionais vigentes. Esses dois relatórios de avaliação devem ser usados como premissa e base para o projeto de reforço e reconstrução do projeto. De acordo com o relatório de avaliação e os resultados dos cálculos da modelagem geral, o esquema de reforço é selecionado e, em seguida, o projeto de construção do reforço é realizado. Os desenhos de construção devem ser revisados e aprovados antes de poderem ser usados para a construção. Antes da construção do reforço estrutural, o projeto de organização da construção deve ser preparado de acordo com os requisitos de projeto e as características estruturais. A construção deve ser rigorosamente controlada de acordo com as normas técnicas correspondentes, e a inspeção de qualidade e a aceitação do projeto devem ser realizadas de acordo com as normas nacionais.

Requisitos de materiais e tecnologia de construção de barras de plantio

Adding beams, slabs and columns and enlarging cross-section methods all require the use of bar-planting technology. When using bar-planting technology, one should be familiar with the relevant material requirements and construction techniques to ensure that the design and construction are economical, reasonable, safe and reliable.

(1) A seleção da cola para fixação de vergalhões em estruturas de suporte deve seguir rigorosamente as normas pertinentes, a fim de garantir a durabilidade, a proteção ambiental e a não toxicidade da cola para fixação de vergalhões. A cola para reforço deve ser acondicionada em latas rígidas. A embalagem flexível tem vida útil curta e pode ser facilmente danificada e deteriorada.

(2) Ao plantar barras, a distância central das barras de plantio adjacentes não deve ser inferior a 100 mm, a camada protetora das barras de plantio na estrutura original não deve ser inferior a 40 mm e a camada protetora dos estribos deve atender aos requisitos de especificação correspondentes. Quando lajes e paredes com espessura inferior a 150 mm forem plantadas com barras de aço de fileira dupla, estas devem ser plantadas com deslocamento em forma de ameixa..

(3) When planting reinforcement, the reinforcement should be welded first and then planted; if there is difficulty, the welding must be done later, and the distance between the welding point and the concrete surface of the base material should be greater than 15d, and the roots of the exposed part of the reinforcement should be wrapped with a water-impregnated wet towel.

(4) A espessura mínima dos componentes de concreto armado utilizados para o plantio de armadura deve ser maior que a profundidade do plantio mais 2D (D é o diâmetro do furo perfurado).

(5) A interface de concreto (superfície de ligação) na junção das vigas, lajes e pilares antigos e novos deve ser cinzelada. O método e os requisitos estão detalhados na Seção 1.8, página 8, do documento "Estrutura de Reforço de Estruturas de Concreto" 13G311-1.

Reforço do piso

Em termos gerais, a relação de elevação entre a laje e a viga do piso é que o topo da laje e o topo da viga são planos. Se as vigas do piso já existirem, as novas lajes só podem ser assentadas com as barras de aço na parte inferior e cortar a camada protetora da parte superior das vigas do piso com cerca de 100 mm de largura e 50 mm de altura, e as barras de aço das lajes podem ser soldadas diretamente com as barras superiores das lajes adjacentes.

Plantio de vigas

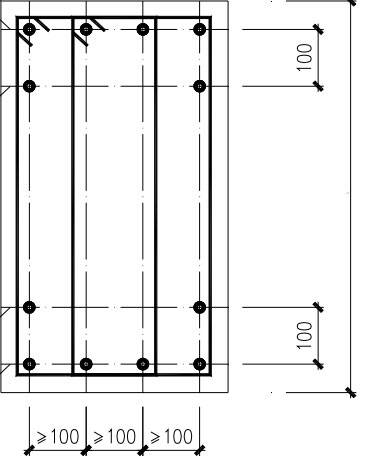

Na fase preliminar do projeto de reforço deste projeto, após a inspeção, o desenho detalhado do reforço elaborado pela empresa de reforço mostra que a distância líquida da armadura longitudinal da viga para a construção da armadura de plantio é de cerca de 30 mm, sendo basicamente disposta de acordo com os requisitos de espaçamento da armadura longitudinal da estrutura moldada in loco. Se o espaçamento entre as barras de plantio for muito pequeno, é fácil causar danos por fissuras no concreto da estrutura na ancoragem das barras de plantio. Após o ajuste, a largura da viga para a construção da armadura de plantio é aumentada e a distância central da armadura de plantio na viga é controlada em cerca de 100 mm para garantir a segurança da estrutura em relação à estrutura.

Beam-column joint reinforcement

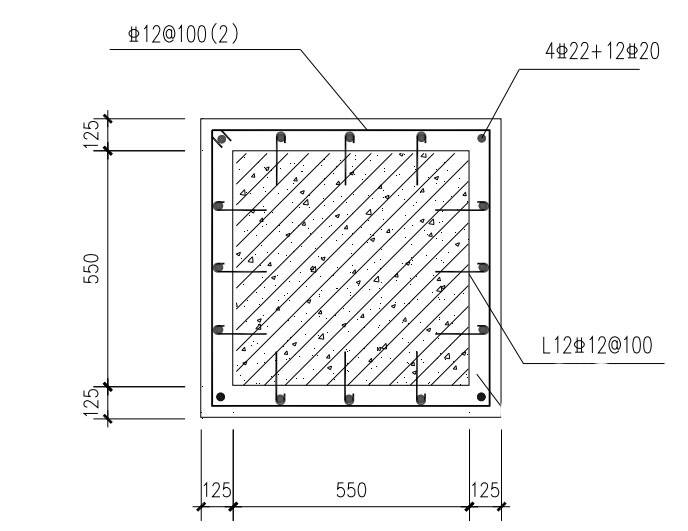

A seção típica dos pilares acima do telhado do subsolo deste projeto é de 500 x 500 mm, e vigas de estrutura são adicionadas no grande furo no segundo andar. As barras longitudinais superior e inferior da viga têm cerca de 8,22 mm. A seção dos pilares é muito pequena, de modo que a profundidade das vigas de estrutura não pode atingir 25d (d é o diâmetro da nervura longitudinal). Se um grande número de pilares de estrutura for reforçado pelo método de aumento da seção, o processo se torna mais difícil e tem um impacto maior no efeito arquitetônico do espaço.
