Aberturas de vigas laterais do telhado do porão

Contexto: A estrutura do subsolo do projeto foi concluída na sua fase inicial, e a unidade de instalação eletromecânica propôs aumentar a procura de tubagens de drenagem do subsolo. De acordo com os requisitos da ordem de alteração do projeto, é necessário abrir furos nas vigas laterais do telhado do subsolo e adicionar 7 novas caixas. A cota central da tubagem de drenagem recentemente adicionada é de 1,80 m, o diâmetro máximo da caixa é de 250 mm e o tamanho da viga lateral do telhado do subsolo é de 500 mm x 1400 mm. A tecnologia de construção da abertura da viga lateral no subsolo deste projeto não requer apenas o reforço da estrutura de betão, mas também garante a proteção contra infiltrações da viga lateral.

O método tradicional de abertura de furos em vigas de estrutura consiste na abertura de furos na parte traseira das vigas, sendo que as vigas de betão necessitam de ser cinzeladas e depois novamente vazadas. Este método é complexo, longo no período de construção e altamente destrutivo para a estrutura. Para tal, os técnicos do projeto estudaram e aplicaram cuidadosamente a tecnologia de reforço de aço de ligação na construção da abertura da viga lateral, e o resultado é excelente..

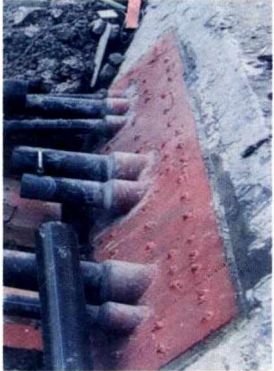

As faces interior e exterior da viga são reforçadas com aço colado, e o revestimento é soldado com o aço colado. Este esquema não só garante a firmeza do reforço da parede exterior, como também aumenta a impermeabilidade, além de proporcionar uma construção simples e um curto período de execução.

Preparar a escavação do aterro do telhado da cave, posicioná-lo e desenhá-lo, determinar a área de abertura e perfuração, utilizar um berbequim hidráulico para abrir um furo, utilizar um cinzel de ar artificial para cinzelar um revestimento e instalar e fixar um vedante de água. Realizar a moldagem, a aplicação de argamassa, a colagem com aço, o reforço, a manutenção e a remoção da estrutura superior..

Vantagens da tecnologia de reforço de aço de colagem em aberturas de vigas laterais

O projeto aplica de forma inovadora a tecnologia de reforço de aço colado nas aberturas das vigas laterais para cumprir os requisitos técnicos de reforço estrutural e impermeabilização, evitar o impacto da junta entre o revestimento e o painel da parede estrutural na impermeabilização e garantir a qualidade da impermeabilização. As vantagens específicas são as seguintes:.

1) Reduza a carga de trabalho de cinzelagem e reduza os danos na estrutura original

No esquema de reforço original, as colunas e as vigas precisavam de ser adicionadas em ambos os lados, tanto no interior como no exterior, da abertura, e o cinzelamento da estrutura original exigia uma grande quantidade de trabalho, o que causaria maiores danos estruturais. No entanto, após a adoção da tecnologia de reforço de aço por colagem, a abertura do cinzel é relativamente pequena, e as barras de aço dentro da gama de abertura fora do revestimento são preservadas, sendo todas tratadas com soldadura de reforço de aço em forma de U. Este esquema apresenta danos mínimos na estrutura original..

2) Fácil de operar em espaços estreitos, poupando custos e encurtando o período de construção

O plano de reforço original exigia a amarração de barras de aço, a cofragem de suporte, a betonagem e a cura. O espaço interior das vigas laterais da cobertura do subsolo era estreito, a superfície de trabalho era pequena e a construção, complexa. Após a aplicação da tecnologia de reforço de aço por colagem, a chapa de aço moldada pode ser processada antecipadamente e os parafusos podem ser utilizados para ancoragem na posição designada após a conclusão do processo anterior, com o material de rejuntamento e a resina epóxi a endurecerem rapidamente e o ciclo de cura a ser curto. Em comparação com o esquema de reforço original, o processo de construção é reduzido e o período de construção é significativamente reduzido..

3) O efeito à prova de água é melhor

Utilizando a tecnologia de reforço de aço colado, o revestimento e a chapa de aço impermeável são totalmente soldados, e o revestimento e a estrutura original são vazados com 95% de betume C45 e 5% de resina epóxi, o que apresenta as vantagens de uma boa integridade e de uma ligação firme entre as estruturas antigas e novas. 151 A tecnologia de reforço de aço colado tem uma forte aplicabilidade e segurança técnica..

Este projeto resolve os problemas de abertura do reforço da estrutura existente e de estanquicidade da abertura traseira, combinando de forma inovadora o reforço do aço colado com a instalação da caixa. Além de garantir a segurança estrutural do furo de extensão traseiro, também resolve eficazmente o problema de fugas na caixa de extensão traseira..
