Centro de passeio Jin

O Jingguang Center está localizado no Terceiro Anel Viário Leste de Pequim. A torre principal tem 206,8 m de altura, em forma de leque de 90 graus, com 3 pisos subterrâneos e 54 pisos acima do solo. A parte subterrânea é uma estrutura híbrida de aço e betão, a parte acima do solo é uma estrutura de aço e o sistema estrutural é um tubo de estrutura de aço com núcleo central, localizado na área de fortificação sísmica de 8 graus.

A renovação da torre principal do Jingguang Center inclui principalmente:

1.º Ajustar a função do edifício e a divisão do primeiro piso subterrâneo para o sétimo piso acima do solo;

2. Demolição do intercalar originalmente localizado entre o 1º e 2º pisos, provocando alterações na distribuição das cargas estruturais e alterações nas aberturas dos pisos;

3.º Remover as lajes do pavimento localizadas no lobby do hotel nos 2º e 3º pisos;

4.º Aumentar parcialmente a laje do 5º piso, adequar o traçado original da escada e acrescentar escadas e elevadores;

5. Uma grande área de plantação verde é adicionada ao terreno exterior do primeiro andar.

Reforço de betão

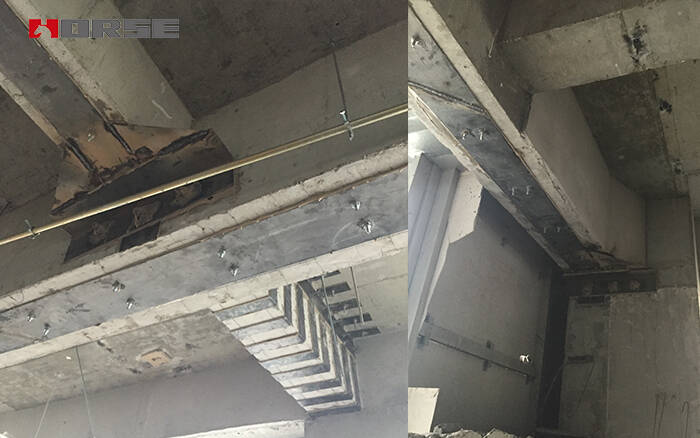

(1) A cena real do local após a construção do reforço em chapa de aço é apresentada na figura.

(2) Aumento da altura da secção: Como é adicionada uma grande área verde à parte exterior do primeiro piso, a carga aumenta ainda mais e a capacidade de suporte da viga principal da estrutura necessita de ser melhorada. Portanto, o método de aumento da secção é utilizado principalmente para o reforço.

(3) Aumentar a largura da secção: Quando existem tubagens eletromecânicas imóveis, paredes, etc. sob a viga estrutural, que afetam a construção da viga para aumentar a secção, a capacidade de suporte do elemento estrutural pode ser melhorada aumentando a largura da secção.

(4) Aumentar apenas a armadura sem aumentar o tamanho da secção. O projeto possui elevados requisitos de folga. Quando a viga necessita de aumentar a capacidade de carga e a altura da viga não pode ser aumentada, adopta-se o método de reforço que consiste em adicionar apenas varões de aço na base da viga estrutural, sem aumentar a secção transversal. As barras de aço recentemente adicionadas são ligadas às barras de aço originais através de soldadura de barras curtas.

(5) Aumentar a altura e a largura da secção. Para elementos estruturais verticais com elevados requisitos de capacidade de suporte, aumentar simultaneamente a largura e a altura da secção para melhorar a capacidade de suporte à flexão e ao cisalhamento dos elementos, de modo a evitar a ocorrência de capacidade de suporte ao cisalhamento insuficiente.

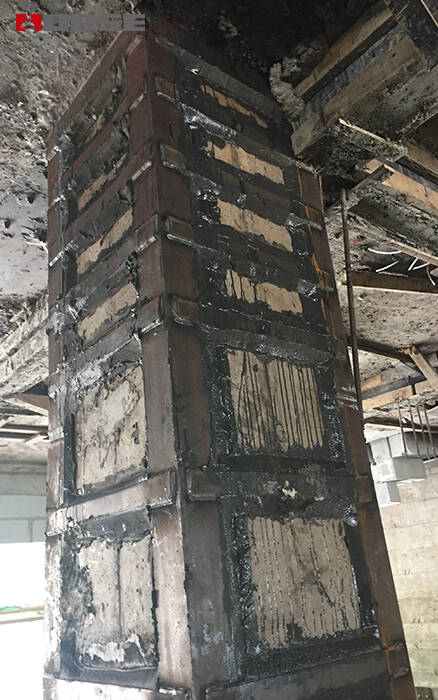

(7) Externalização da armadura de aço: Quando a capacidade de suporte ao cisalhamento da coluna estrutural for insuficiente, a capacidade de suporte ao cisalhamento do componente pode ser melhorada envolvendo chapas de aço no exterior da secção da coluna. As chapas de aço precisam de ser soldadas durante a construção, pelo que a construção da cola de aço para a parte soldada precisa de ser concluída após a soldadura, a fim de evitar danos na cola de aço causados pela alta temperatura durante a soldadura.

8) Aumentar o reforço da viga secundária. Existem dois tipos de reforço para a adição de vigas secundárias: adição de vigas de betão e adição de vigas de aço. Incluindo o aumento da capacidade de carga do piso, a adição de pilares estruturais na laje, a adição de vigas secundárias junto a aberturas maiores e a alteração do caminho de transmissão de força dos componentes, adicionando vigas secundárias para obter o efeito de reforço das vigas e pilares principais.

(9) Aumentar o reforço da parede: Devido ao aumento da carga superior, a capacidade de suporte à punção da estrutura sob algumas colunas é insuficiente. A força de punção na estrutura é partilhada pela adição de uma parede no meio da coluna.
