Projeto de Oficina Farmacêutica Reforçada

Em 2006, foi construída uma oficina farmacêutica com uma estrutura de betão armado de dois andares e cave na oficina farmacêutica de um hospital. A intensidade de fortificação sísmica é de 8 graus. A altura do pavimento da cave é de 3,0 m e a altura do pavimento de 1,2 m é de 3,6 m. O subsolo é cercado por muros de contenção em betão armado. A fundação é uma placa impermeável de base única sob a coluna. O grau de resistência do betão é C30 e o grau de resistência do reforço é HRB335. Em Março de 2008, devido às necessidades do negócio médico, a parte da construção teve de acrescentar um vão num dos lados da sua empena e pretendia acrescentar 3 andares ao edifício original para construir um edifício de 5 andares com cave. O projeto foi concluído e colocado em utilização em outubro de 2008 após ter sido reforçado com estruturas e componentes.

Principais problemas na reconstrução

(1) A carga vertical total do edifício original aumentou significativamente devido à adição de 3 pisos. A carga permanente de projeto original de cada piso era de 5,5 kN/m², aumentando para 6,5 kN/m após a adição de pisos². A carga permanente era de 3,0 kN/m² e aumentou para 3,5 kN/m².

(2) O proprietário não permite a redução da altura livre do pavimento, exige minimizar o impacto na estrutura original e exige a seleção de um método de reforço tecnicamente fiável e económico.

(3) The construction period is very short, and it is difficult to apply the traditional reinforcement method in this project.

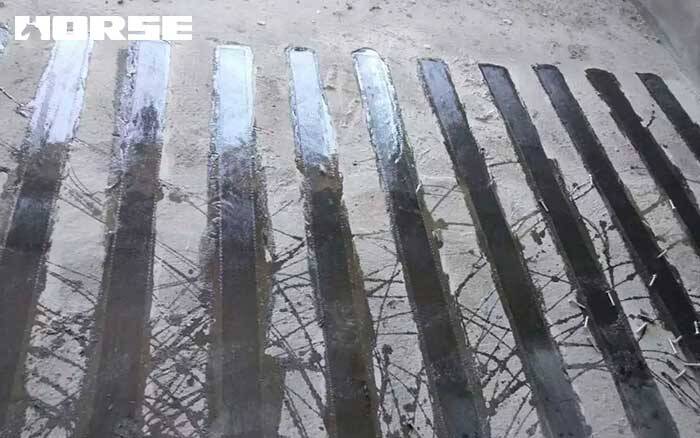

Após o reforço com fibra de carbono, a resistência à compressão da coluna de betão foi significativamente melhorada, e a taxa de compressão axial da coluna também foi significativamente melhorada. Após o cálculo, cumpre os requisitos do código para a resistência à compressão e taxa de compressão axial da coluna de 0,8 (o valor limite da taxa de compressão axial da coluna da estrutura de pórtico na área de fortificação de 8 graus), pelo que se considera que este esquema é viável.

As the beam column joint at the column end is most likely to be damaged under the earthquake, in addition to wrapping according to the calculation results, structural measures should be strengthened here, that is, two layers of U-hoops should be added within 1.0m of the beam ends at both sides of the joint to enhance the constraint effect.

O projeto foi concluído e colocado em funcionamento em outubro de 2008, após o reforço. Após um ano de utilização, o edifício tem sido utilizado normalmente, sem qualquer anormalidade na parte de reforço.
