Reforço da coluna do quadro

Visão geral do projeto

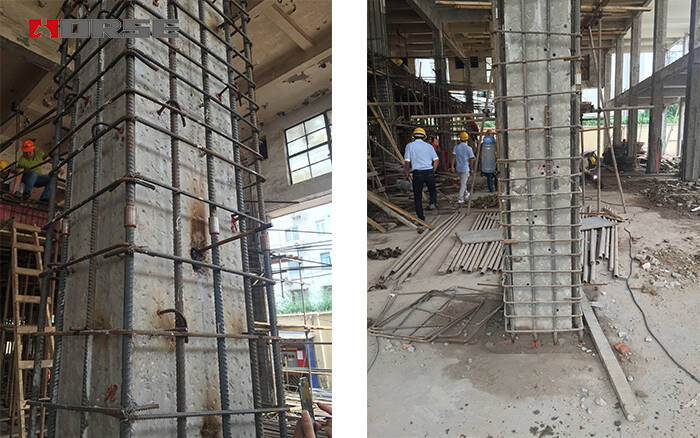

De acordo com a mudança de projeto, a coluna do quadro deve ser reforçada. Este projeto visa fortalecer a coluna de quadro. Fortalecendo a coluna do quadro aumentando a área de seção da coluna, use adesivo de ancoragem de injeção HM-500.

(Aumento da área da coluna)

Requisitos de construção

Materiais 1.Strengthening

1). Concreto: C50 micro expansivo concreto de pedra fina, as cinzas voadoras devem ser cinzas de grau I, e a perda de queima não deve ser superior a 5%.

2). Barra de aço: barra de classe HPB300, barra de aço de grau HRB335, barra de aço de grau HRB400.

3). Adesivo de barra de reforço: adesivo de ancoragem de injeção HM-500

2. Antes que os componentes sejam reforçados, os componentes estruturais originais devem ser descarregados de seu próprio peso primeiro.

3.Combinado com o concreto novo e antigo, deve ser cortado para combinar a camada de intemperie da superfície Susong, a camada de ferrugem rachada de carbonatação e a camada de óleo séria, até a base sólida completamente exposta com base nisto, o concreto original deve ser picado, limpo e na nova interface de concreto antes de escovar a cola.

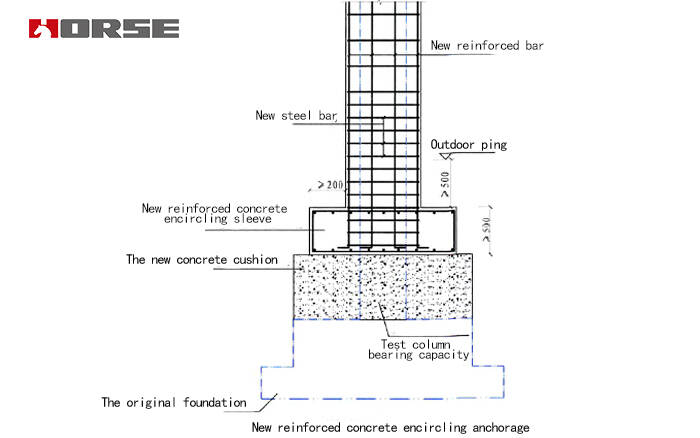

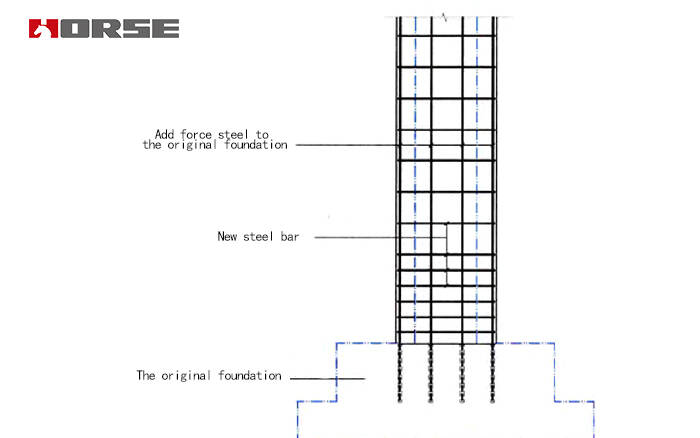

4.O novo reforço longitudinal da coluna de seção de aumento deve ser conectado com ambas as extremidades da estrutura original é confiável, o fundo deve cumprir completamente e deve atender aos requisitos da fundação de ancoragem, o piso superior e a coluna superior devem ser através da conexão ou âncora no painel do telhado no topo. Devido ao projeto de reforço de barras longitudinais e vigas e colunas intersectam a intersecção com a tampa, até a técnica de reforço de ancoragem da viga e atendem às margens de plantio, espaçamento e profundidade, piso usando desgaste de buraco no reforço de reforço longitudinal para garantir uma conexão confiável.

5.A profundidade de ancoragem do reforço longitudinal da coluna recém-adicionada é 10d.

6.Os requisitos para o plantio de retendon:

6.1 os tendões principais e estrip dos componentes originais não devem ser feridos quando os tendões são plantados.

6.2, o desempenho à prova de fogo do adesivo químico para plantio de barra de aço deve estar em conformidade com o padrão internacional. O adesivo da barra de plantio atende aos requisitos do padrão de cola de grau um, e o comprimento da implantação deve atender ao requisito de tensão da barra de aço.

6.3 para detectar a posição da barra de aço original antes do plantio e não destruir a estrutura principal do reforço principal. Se a estrutura original da área de plantio for defeituosa, deve ser reforçada ou reforçada e a barra de reforço pode ser plantada na parte traseira.

6.4 ao plantar barras, o reforço deve ser soldado e plantado primeiro. Se houver alguma dificuldade e deve ser soldado depois, a junta de solda deve ser mais de 15d da superfície de concreto da base e a toalha molhada com imersão em água de gelo deve ser usada para envolver a parte exposta da barra.

6.5: na temperatura atual de cura da âncora adesiva 10 ~ 15 minutos gel, 24 horas depois, a construção pode ser totalmente curada.

6.6 teste: após três dias após a cola é completamente curada, a barra de reforço pode ser puxada e puxada no local (auto-inspeção ou pelo departamento de inspeção de qualidade). Se for tomada amostragem, o valor de concepção da âncora não deve ser atribuído ao valor de rendimento da barra de aço, porque também é necessária a parte de âncora. Se for realizado o ensaio de simulação, será extraído o valor de rendimento do reforço ou a carga final da âncora. Enquanto os resultados do teste atingirem ou excederem o valor de projeto, não haverá mudança óbvia no buraco da âncora, e o deslocamento da âncora é muito pequeno, e é considerado qualificado.

6.7. A secagem do concreto circundante deve ser assegurada antes do plantio do tendão.
