Retrofitting de colunas

Visão geral do projeto

O projeto é Dahe escritório de pesquisa científica edifício. Para a construção da sala e da sala de banquetes parte da coluna reforçada. A unidade de construção é a Shanxi Dahe New Agricultural Technology Co., Ltd., a unidade de projeto é o Shanxi Zhongjin Architectural Design Institute, a unidade de supervisão é a empresa de supervisão de construção Shanxi Longteng e a unidade de construção é a segunda empresa de engenharia de construção da província de Shanxi. O fornecedor de materiais é Shanghai Horse Constructin. A estrutura original do edifício é uma estrutura de quadro com dois andares no chão. O reforço é concluído de acordo com o plano de construção da sala de pesquisa do grande salão e da coluna da sala de banquete.

Principais conteúdos da adaptação da coluna

Este projeto inclui principalmente: Wo Research Office (West) 2-F/37, 39 eixo de intersecção de 2 colunas, 2-D/34, 35, 37, 39 eixo de intersecção de 4 colunas, 2-A/37, 39 eixo na intersecção de 2 colunas, 32/2-U, 2-S, 2-Q, 2-H, 2-L, 2-J eixo na intersecção de 6 colunas, 2-J/33, 34, 37, 38, 39 eixo de intersecção de 5 colunas, 2-U/33, 35, 37, 39, 40 eixo de intersecção de 5 colunas, um total de 24.

Esquema de reforço

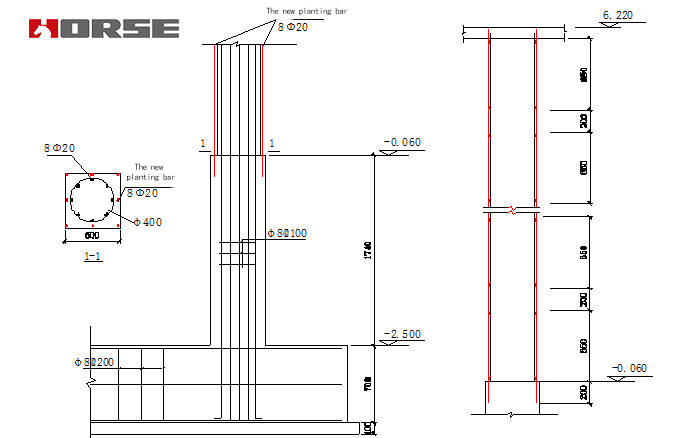

A seção transversal da coluna de concreto original de 500 * 500 é expandida para uma seção quadrada de 800 * 800. No topo da coluna original e na parte inferior do telhado, o reforço de plantio é 8. 20, e o reforço longitudinal é conectado por bandagem e lapping. O stirrup é 8@150, e o aro é criptografado dentro do comprimento da volta superior e inferior. O diâmetro é 8@100. Veja os seguintes detalhes em detalhes

A tecnologia de construção é a seguinte:

Escavação, cinzel, configuração de linha, agente de interface de concreto, plantação de barras de reforço, ligação de esqueleto de barra, cofração de suporte e material de engomagem de alta resistência sem encolhimento

Materiais de reforço estrutural

Anchoragem adesiva de injeção HM-500
