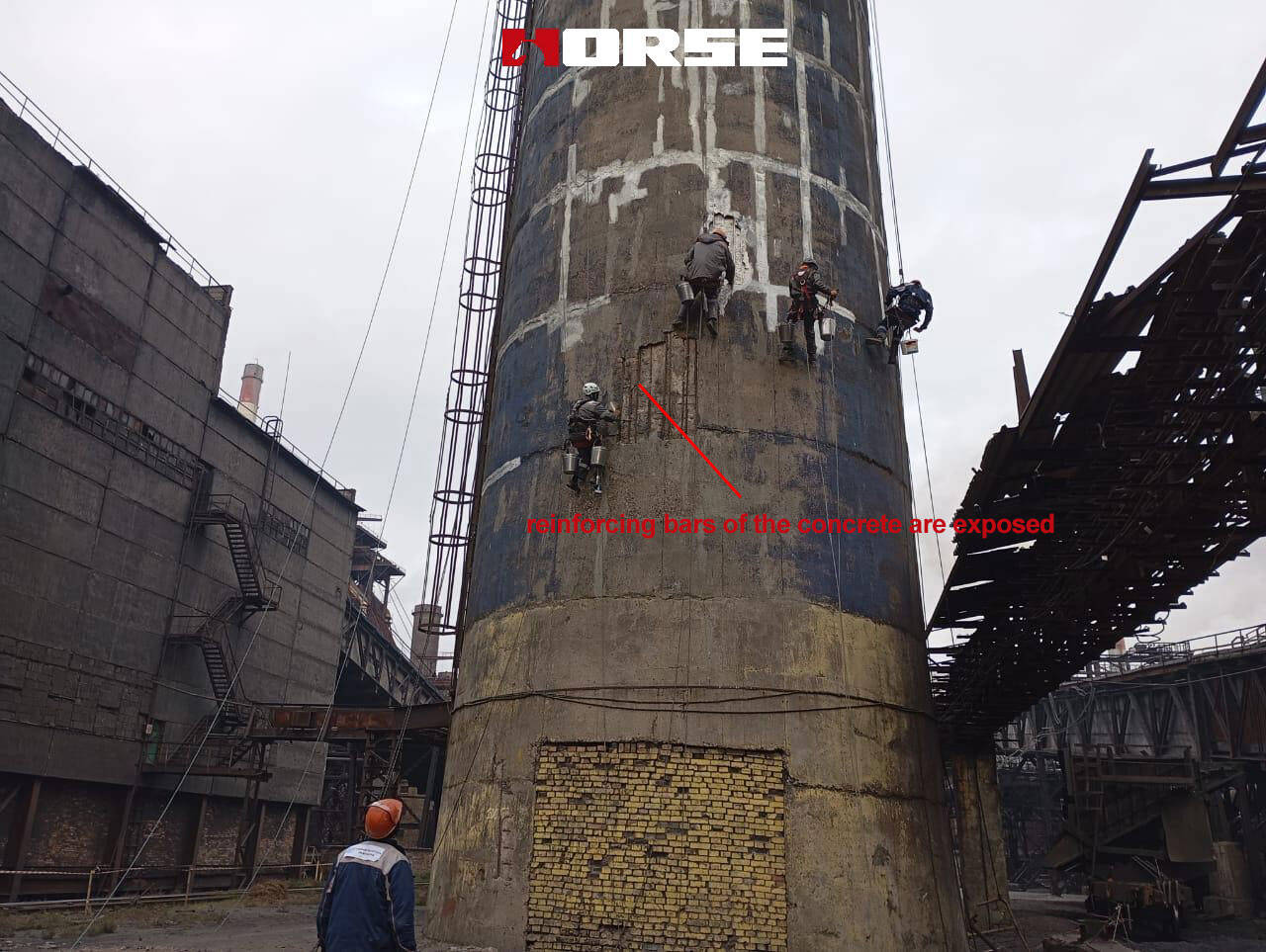

Chaminés de reforço com fissuras e vergalhões expostos

When the chimney is working normally, the concrete and steel bars jointly bear various loads on the chimney, including the chimney's own gravity, wind load, temperature stress, etc. When the steel bars are exposed, the bonding force between the steel bars and the concrete is destroyed, and the two cannot effectively cooperate to bear the force. For the cracked parts, the concrete in the area is no longer continuous and cannot completely transfer stress, resulting in a reduction in the overall bearing capacity of the chimney.

Exposed steel bars will quickly react chemically with oxygen and moisture in the air and rust. The volume of rust is much larger than the original iron, which will produce expansion force on the surrounding concrete, causing the concrete to further crack and peel, resulting in a reduction in the effective cross-sectional area of the steel bars, thereby reducing the bearing capacity of the steel bars and further weakening the structural strength of the chimney.

Os materiais de fibra de carbono têm excelentes propriedades mecânicas, e sua resistência à tração é muito maior do que a do aço comum. Quando fixadas à superfície de uma chaminé, a fibra de carbono e a estrutura de concreto formam um todo. Quando a chaminé está sob carga, a fibra de carbono pode suportar a força junto com o concreto e as barras de aço. Para chaminés com barras de aço expostas e rachaduras, a fibra de carbono pode suportar parte da força de tração originalmente suportada pelo concreto danificado e pelas barras de aço, melhorando assim a capacidade de suporte da chaminé.

O tecido de fibra de carbono tem um alto módulo elástico e boa flexibilidade. Quando colado na superfície da rachadura da chaminé, ele pode fazer a ponte entre a rachadura. Ele pode conectar o concreto em ambos os lados da rachadura, de modo que quando a chaminé estiver sob carga, o concreto em ambos os lados da rachadura ainda pode trabalhar em conjunto para evitar concentração de tensão na rachadura e expansão adicional da rachadura.

Para pequenas rachaduras, a colagem do tecido de fibra de carbono pode prevenir o desenvolvimento de rachaduras. Para rachaduras maiores existentes, o tecido de fibra de carbono pode limitar a deformação das rachaduras e mantê-las estáveis, reparando e reforçando assim a estrutura da rachadura da chaminé.

Tratamento de superfície da chaminé

1) Limpeza de impurezas da superfície

Primeiro, use uma pistola de água de alta pressão para enxaguar a superfície da chaminé para remover impurezas soltas, como poeira e fuligem. Para poluentes como óleo e graxa que são difíceis de lavar, use acetona ou agentes de limpeza especiais para limpar e limpar.

Para sujeira biológica, como musgo e mofo na superfície da chaminé, agentes de limpeza biológicos apropriados ou métodos de raspagem mecânica podem ser usados para limpá-la.

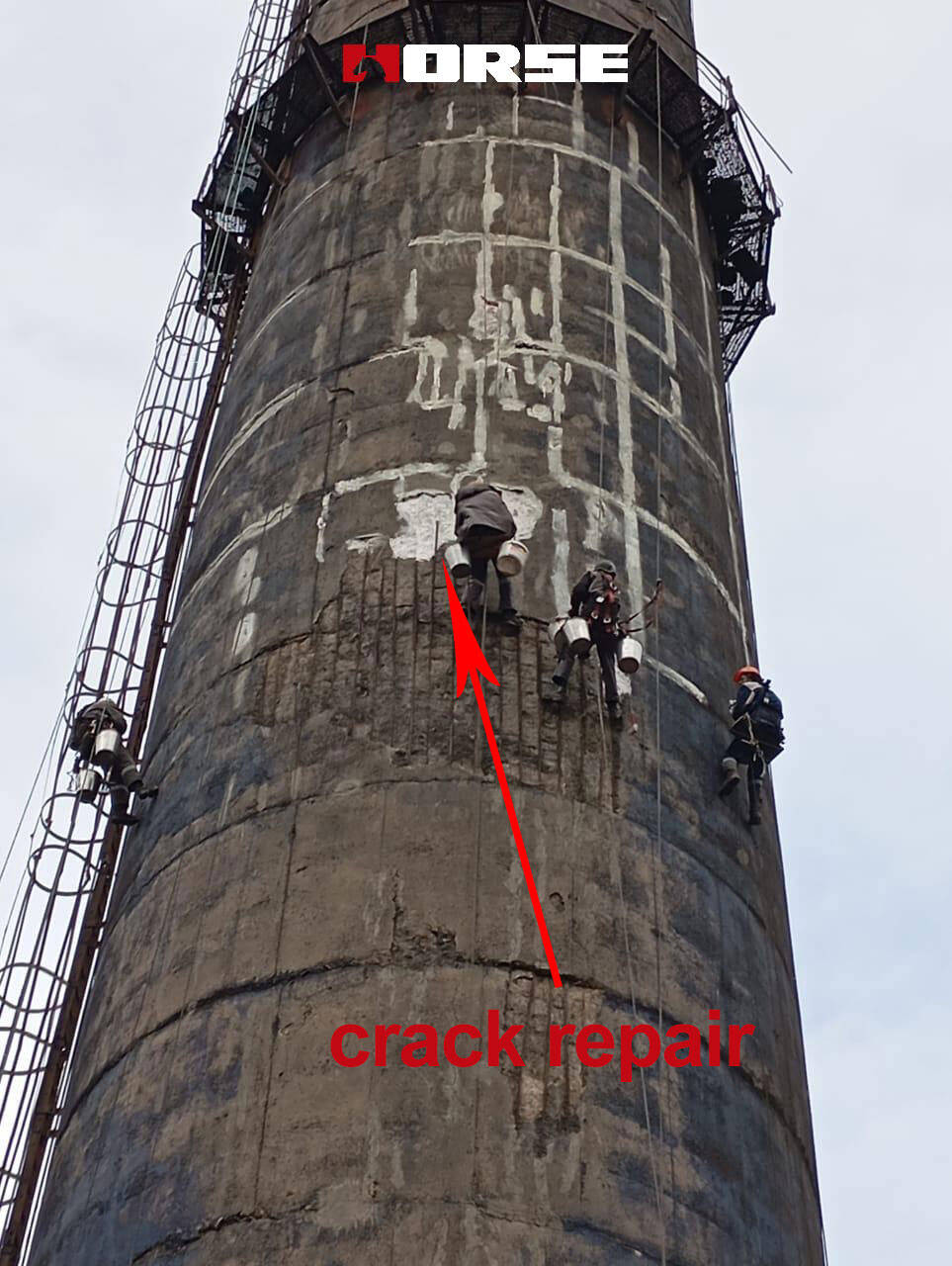

2) Tratamento de rachaduras

Vedação de superfície: para rachaduras finas com largura menor que 0,2 mm, cola de resina epóxi é usada para vedação de superfície para evitar a intrusão de vapor de água. Use um pincel para aplicar uniformemente a cola na superfície da rachadura, e a largura da cobertura deve exceder a borda da rachadura em 20-30 mm.

Injeção de pressão: para rachaduras com largura maior que 0,2 mm, injeção de pressão de resina epóxi é usada para tratamento. Faça furos em ambas as extremidades da rachadura, instale bicos de injeção e sele a superfície da rachadura com selante. Injete cola de resina epóxi na rachadura a uma certa pressão através do equipamento de injeção até que a rachadura esteja completamente preenchida. Quando a cola fluir para fora do bico de injeção adjacente, pare a injeção e feche o bico de injeção.

3) Tratamento de barra de aço

Para barras de aço expostas, primeiro use uma escova de arame e uma esmerilhadeira angular para remover completamente a ferrugem e a camada de óxido na superfície da barra de aço até que o brilho metálico fique exposto.

Em seguida, aplique duas camadas de tinta antiferrugem na superfície da barra de aço. Aplique a segunda camada após a primeira camada secar. A espessura de cada camada deve ser uniforme para evitar gotejamento ou falta de tinta.

Ligação de fibra de carbono

1) Aplique cola de impregnação

Na superfície da chaminé que foi revestida com primer e curada, use um pincel ou raspador para aplicar cola de impregnação. A espessura do revestimento deve ser uniforme, cerca de 1-2 mm, para garantir que haja cola suficiente em toda a área de colagem.

O intervalo de aplicação deve ser ligeiramente maior do que o intervalo de colagem do pano de fibra de carbono. Durante o processo de aplicação, tome cuidado para evitar bolhas na cola.

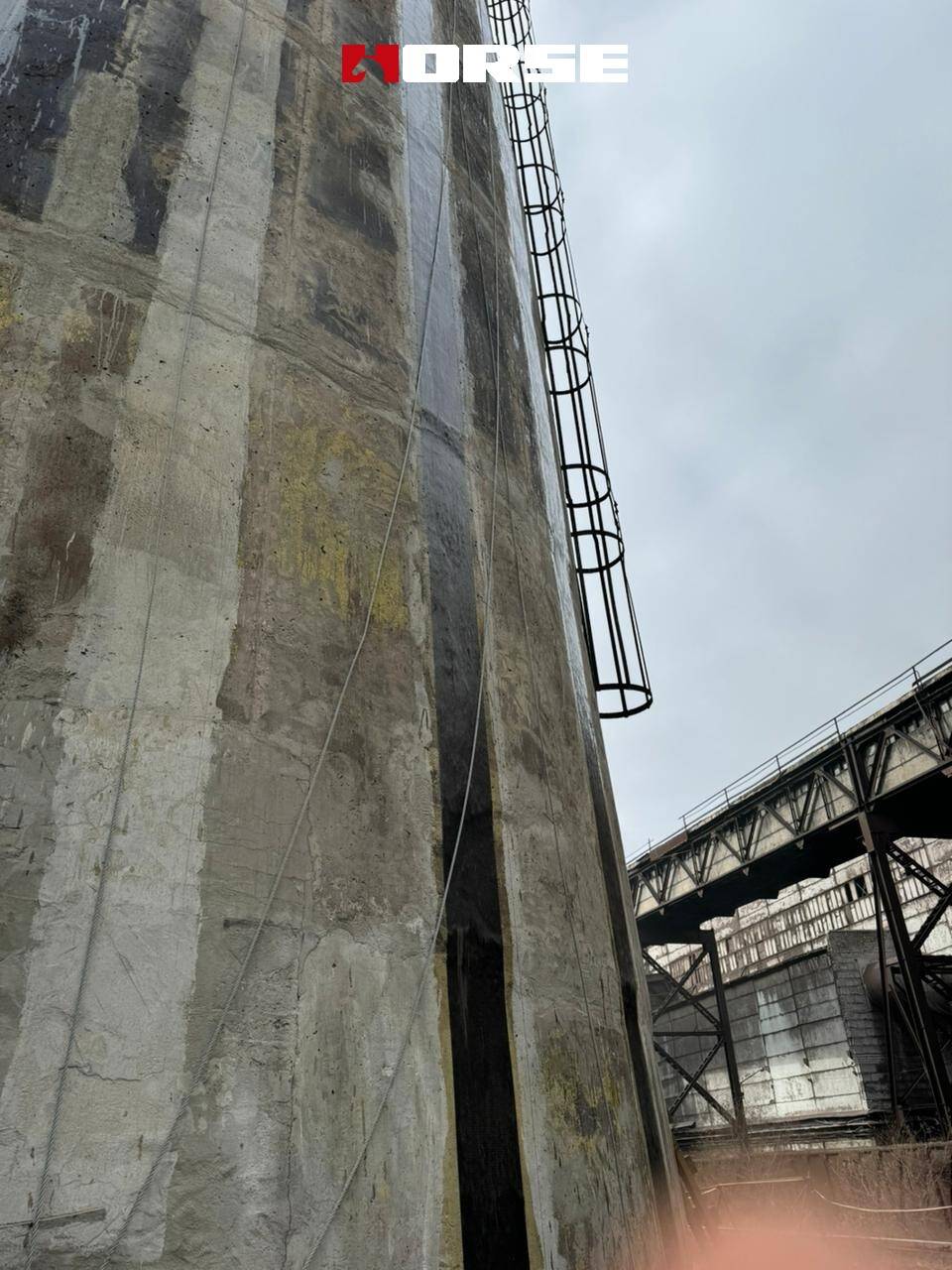

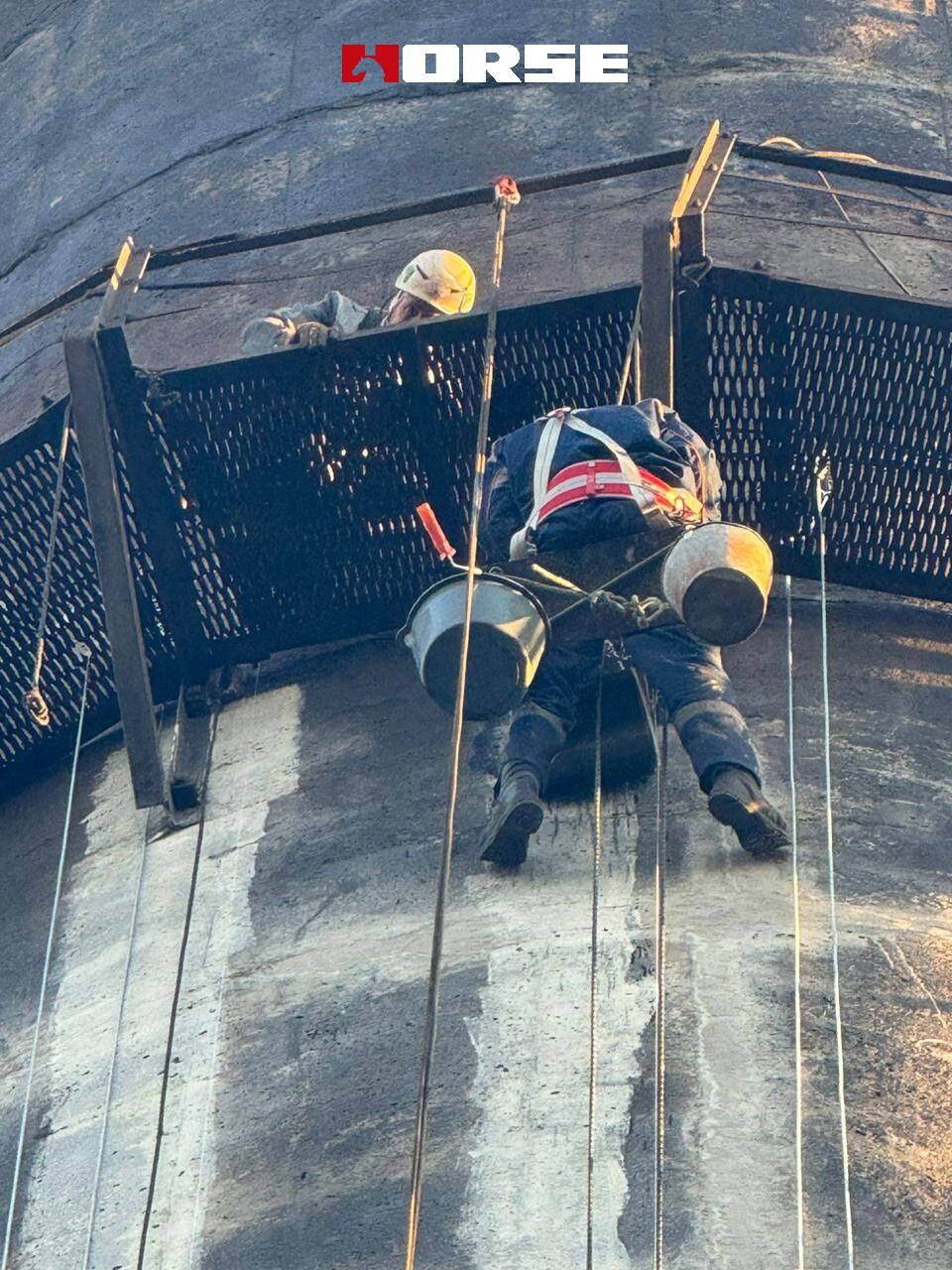

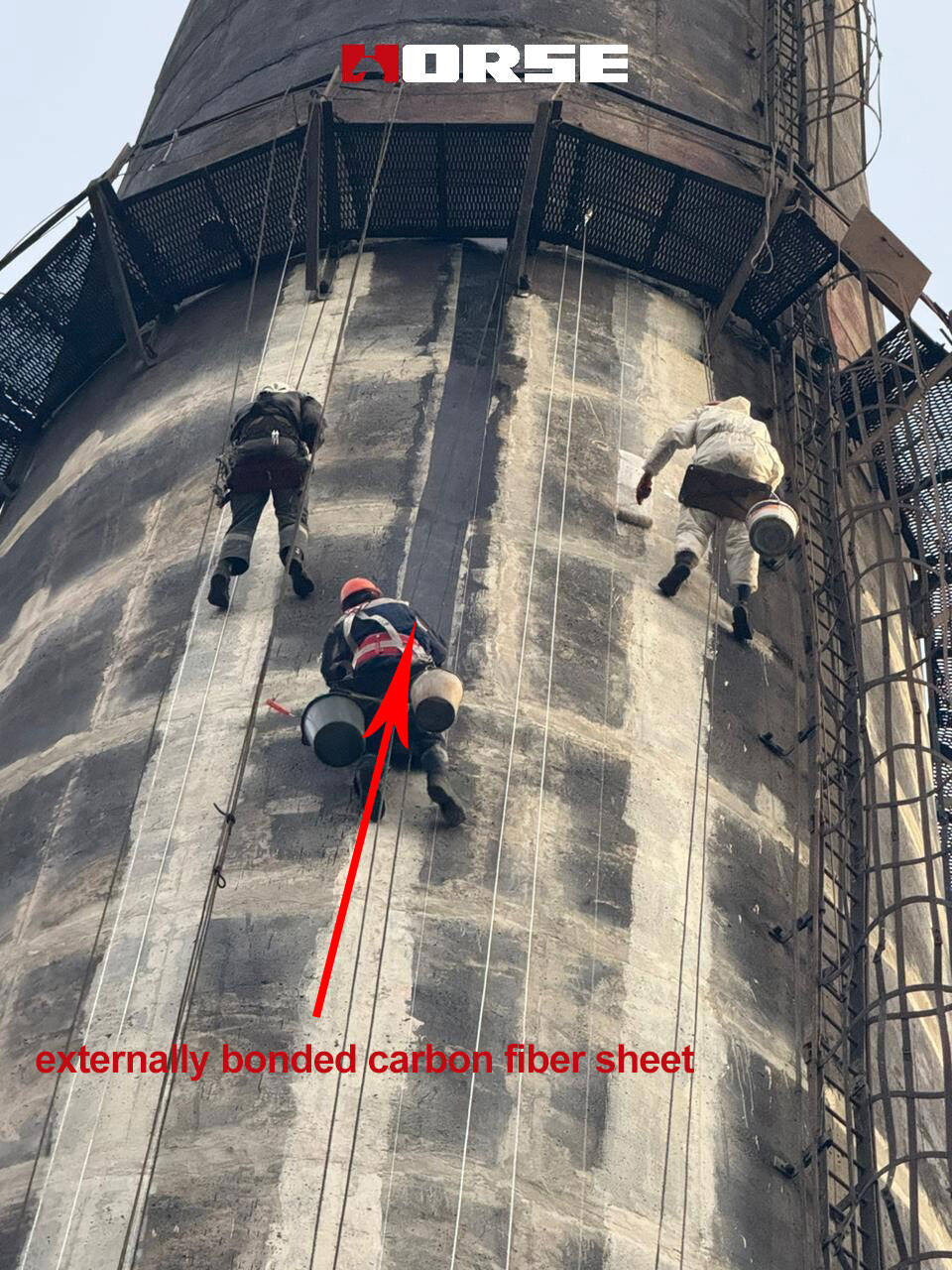

2) Cole o pano de fibra de carbono

Coloque o pano de fibra de carbono cortado de forma rápida e precisa na parte onde a cola de impregnação é aplicada e espalhe-o gradualmente de uma ponta a outra. Ao mesmo tempo, use um raspador ou uma ferramenta especial de desgaseificação para raspar e pressionar do centro do pano de fibra de carbono até a borda para espremer o ar para que o pano de fibra de carbono se encaixe firmemente na superfície da chaminé.

Para os cantos da chaminé, o pano de fibra de carbono deve ser dobrado e colado para garantir que esteja firmemente colado sem cavidades. Se o pano de fibra de carbono estiver enrugado ou não estiver bem colado durante o processo de colagem, ele deve ser descoberto e colado novamente a tempo.
