Reparação de rachaduras no telhado com tecido de fibra de carbon

Visão geral do projeto

A área total do edifício é de 10140m2, o número de camadas é de onze camadas no solo, duas camadas subterrâneas e a altura da camada é de 2,90 metros. O corpo principal é a estrutura da parede de cisalhamento, e a fundação é a fundação da balsa.

Devido a rachaduras no telhado da sala de estar de três andares da unidade leste do projeto, as rachaduras no piso do edifício são rachaduras não de tensão, mas a ocorrência de rachaduras no piso afeta a integridade e a durabilidade da estrutura. Portanto, o reforço de fibra de carbono é aplicado ao piso rachado.

Materiais de reforço estrutural

HM-30 tecido de fibra de carbono unidirecional

HM-120ML adesivo de reparação de rachaduras

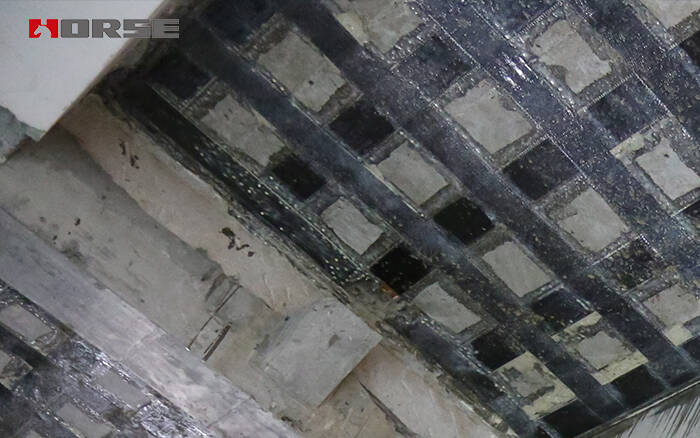

Pano de fibra de carbono ligado externamente

A, o material de folha de fibra de carbono é ligado à zona de tracção dos componentes da viga e da placa a ser flexionado por dobramento, e a direção da fibra é a mesma que a do reforço.

B, usando pasta fechada, pasta tipo U ou pasta lateral para a viga para ser reforço de cisalhamento, a direção da fibra é adequada para a vertical axial.

C, quando a folha de fibra de carbono é usada para reforçar a estrutura, a carga viva na estrutura deve ser descarregada.

D pano de fibra de carbono, a direção de tensão da fibra do comprimento da volta não deve ser inferior a 200mm, quando reforçado por múltiplas ou várias camadas de pano de fibra de carbono, ou todas as camadas de pano de fibra de carbono volta posição escalonada.

E, corte ao tamanho dos requisitos de projeto de tecido de fibra de carbono; cola de superfície preparada de acordo com a proporção, e cola uniformemente na parte do pano de fibra de carbono suavemente pressionado na pasta, usando tambor especial ao longo da direção da fibra rolando repetidamente fora da bolha, a superfície é totalmente saturada com pano de fibra de carbono; deve repetir as etapas acima pasta de camadas múltiplas na superfície; deve ser a última camada de pano de fibra de carbono uniformemente revestido com gesso adesivo.

F, O comprimento da volta das fibras F e CFRP não é inferior a 200mm na direção da força. Fibras de carbono de várias ou diferentes camadas quando reforçadas com pano de fibra de carbono de várias ou várias camadas
