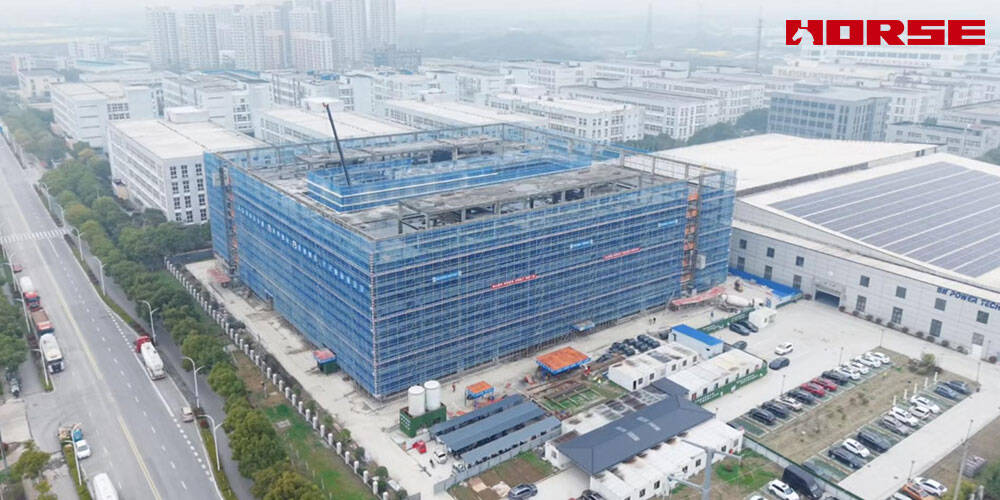

Fortalecimento do Six-Story Factory Office Premises
Polímero reforçado fibra do carbono (CFRP)

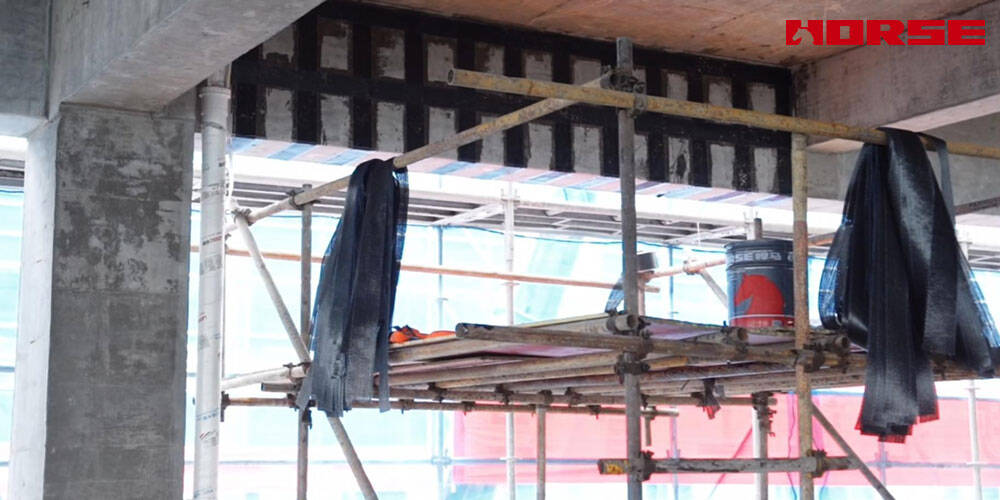

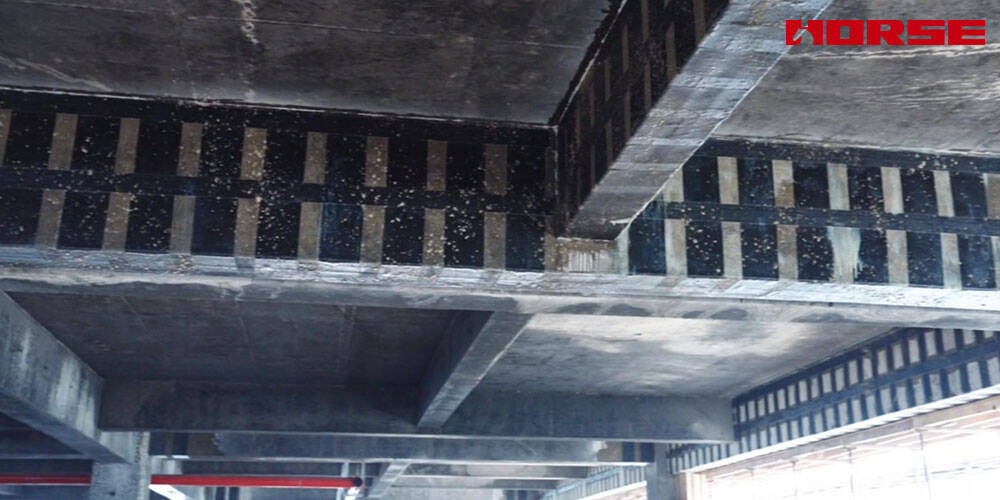

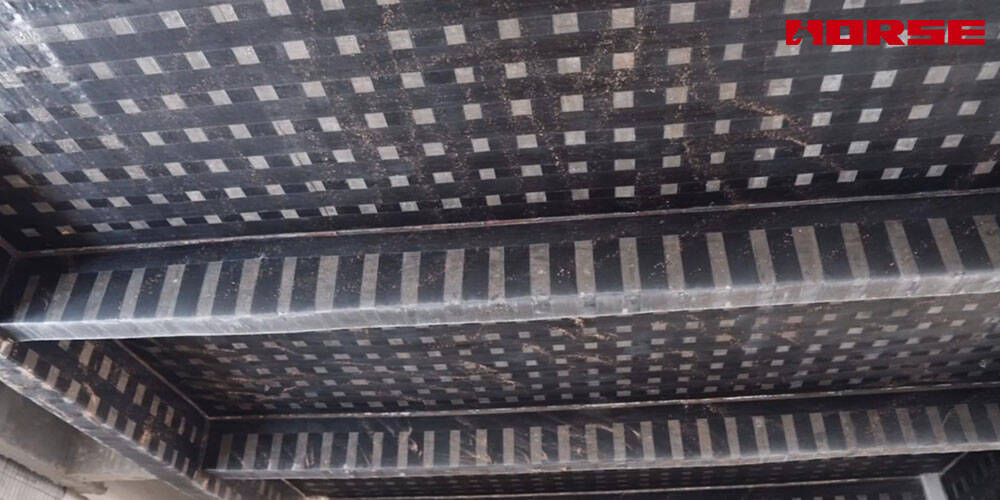

O sistema de fortalecimento do tecido CFRP atualizou com sucesso o prédio de escritórios de 6 andares para atender às demandas operacionais atuais e requisitos de desempenho estrutural. A aplicação integrada do tecido CFRP para fortalecimento flexural, aprimoramento de cisalhamento (U-wraps) e fortalecimento de laje.
Resumo do Projeto
| Atributo | Detalhes |
|---|---|
| Tipo do Projeto | Reforço estrutural do edifício existente de vários andares |
| Estrutura Tipo | Edifício de 6 andares de concreto armado (fábrica office) |
| Deficiências primárias | Capacidade de carga insuficiente devido à estrutura envelhecida e às cargas de serviço aumentadas |
| Reforçar o método | Externamente ligado tecido sistema CFRP |
| Data Conclusão | 2026 |
| Fornecedor material | Construção do cavalo |
Após décadas de serviço, o edifício agora enfrenta maiores demandas de carga devido a mudanças nos padrões de ocupação, adição de equipamentos modernos e maiores requisitos de carga viva além das premissas originais do projeto. Os membros estruturais existentes, embora adequados para seu uso original pretendido, não são mais capazes de transportar as cargas de serviço acumuladas e aumentadas.
Deficiências estruturais
Vigas
Capacidade de flexão e cisalhamento insuficiente para acomodar cargas de serviço aumentadas durante a vida operacional prolongada do edifício
Lajes
Fissuras e deflexão excessiva observadas devido a cargas progressivas que excedem a capacidade original do projeto
Juntas de coluna de feixe
Confinamento inadequado e resistência ao cisalhamento sob estresse acumulado a longo prazo e maior carga
Causa Análise
Estrutura do envelhecimento: Vida útil prolongada que conduz à degradação material gradual, incluindo a carbonatação concreta e o corrosio menor do reforço
Aumento da carga ao longo do tempo: Mudanças no uso do edifício-equipamentos de escritório mais pesados, maior ocupação, HVAC moderno e instalações mecânicas-aumentaram progressivamente a demanda além da capacidade original do projeto
Fadiga cumulativa: Décadas de ciclos de carga repetidos causando danos progressivos acumulados em elementos estruturais
Atualizações funcionais: reaproveitamento de edifícios e instalações que exigem maior capacidade de carga do que o originalmente projetado
Sistema Fortalecimento Tecido CFRP
Padrões do projeto
ACI 440.2R-17: Guia para o projeto e construção de sistemas FRP ligados externamente
ACI 318-19: Requisitos do código de construção para concreto estrutural
Materiais Especificação
| Componente | Especificação |
|---|---|
| Tipo Tecido CFRP | Fibra unidirecional do carbono fabric-HM-30 |
| Peso do tecido | 300g/m² (para reforço primário) |
| Resistência à tração do tecido | MPa ≥ 3.400 (por ASTM D7565) |
| Módulo do tecido | GPa ≥ 230 |
| Tipo fibra | Fibra do carbono T700 |
| Resina impregnante | HM-180C3P resina epóxi de dois componentes, 0.6-0.8 KG/sqm |
| Resina resistência à tração | MPa ≥ 30 (por ASTM D638) |
| Primário | HM-180 primer epóxi |
Vantagens do Fortalecimento do CFRP
Solução abrangente de reforço: Sistema integrado que aborda deficiências de flexão, cisalhamento e confinamento
Impacto estrutural mínimo: O tecido CFRP leve adiciona carga morta insignificante (< 2 kg/m² por camada
Instalação rápida: Mais rápido do que a tradicional chapa de aço ou seção alargamento métodos
Conformabilidade: Tecido em conformidade com geometrias complexas e superfícies curvas
Resistência à corrosão: CFRP imune ao ataque de cloreto, ideal para durabilidade a longo prazo
Interrupção mínima: A instalação pode prosseguir com a ocupação parcial do edifício
Melhoramento sísmico do desempenho: Capacidade melhorada da ductilidade e da dissipação de energia
O sistema de fortalecimento do tecido CFRP atualizou com sucesso o prédio de escritórios de 6 andares para atender às demandas operacionais atuais e requisitos de desempenho estrutural. A aplicação integrada do tecido CFRP para fortalecimento flexural, aprimoramento de cisalhamento (U-wraps) e fortalecimento de laje.
