Fortalecimento das Lajes RC com Aberturas
Placa De Fibra De Carbono
A solução de reforço utiliza placas de polímero reforçado com fibra de carbono (CFRP) ligadas ao palanque em duas direções perpendiculares, com placas adicionais reforçadas ao longo do perímetro de abertura.
Resumo do Projeto
Este projeto envolve o fortalecimento estrutural de uma laje de concreto armado em um prédio hospitalar no Peru.
Algumas aberturas retangulares foram necessárias para acomodar serviços MEP atualizados para a expansão do equipamento médico do hospital. A armadura da laje existente foi cortada durante a criação da abertura, exigindo restauração da capacidade flexural em ambas as direções.
A solução de reforço utiliza placas de polímero reforçado com fibra de carbono (CFRP) ligadas ao palanque em duas direções perpendiculares, com placas adicionais reforçadas ao longo do perímetro de abertura.
Referência do código
O projeto segue o Guia ACI 440.2R-17 para o Projeto e Construção de Sistemas FRP Externamente Ligados para Fortalecimento de Estruturas de Concreto.

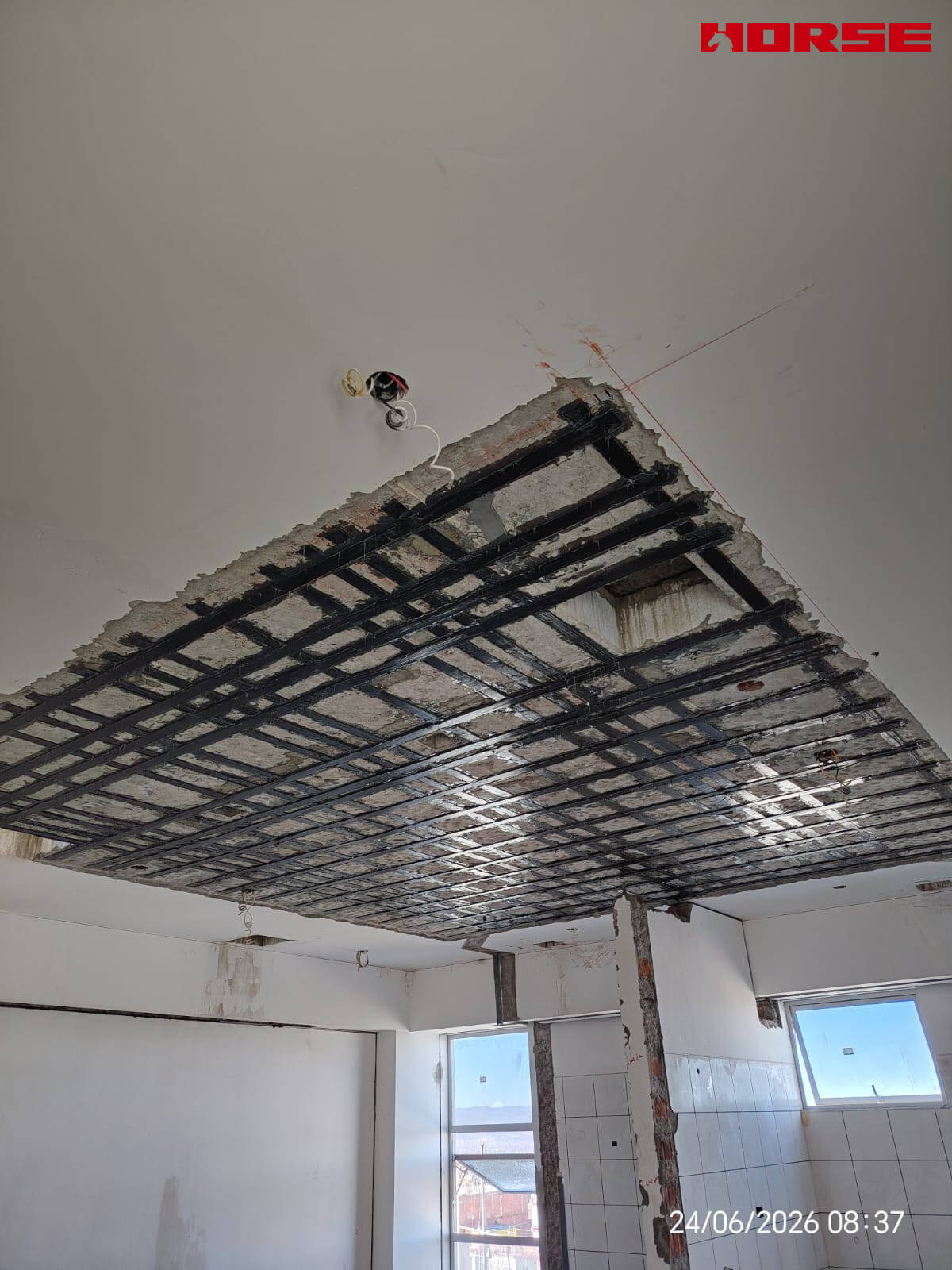

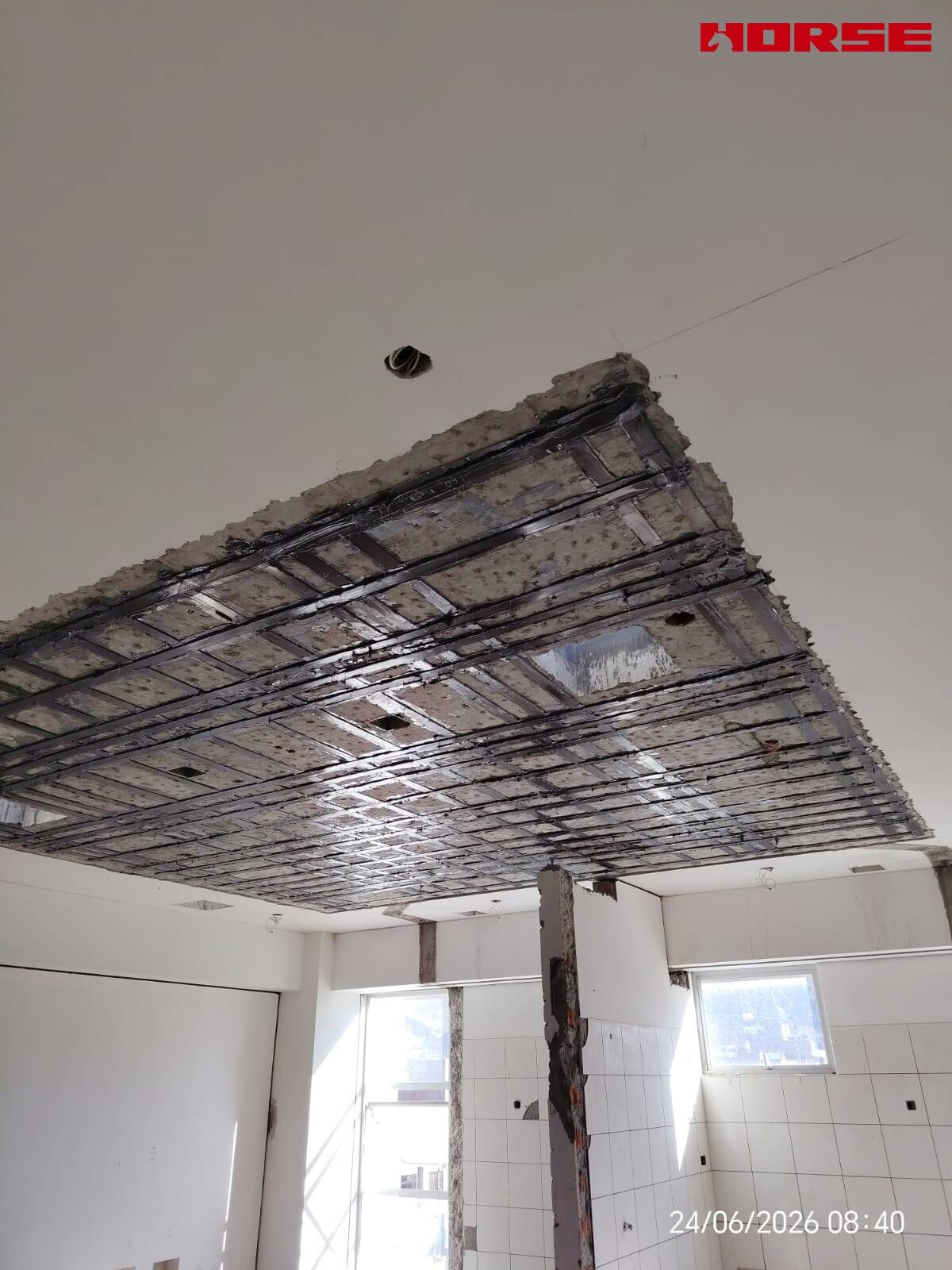

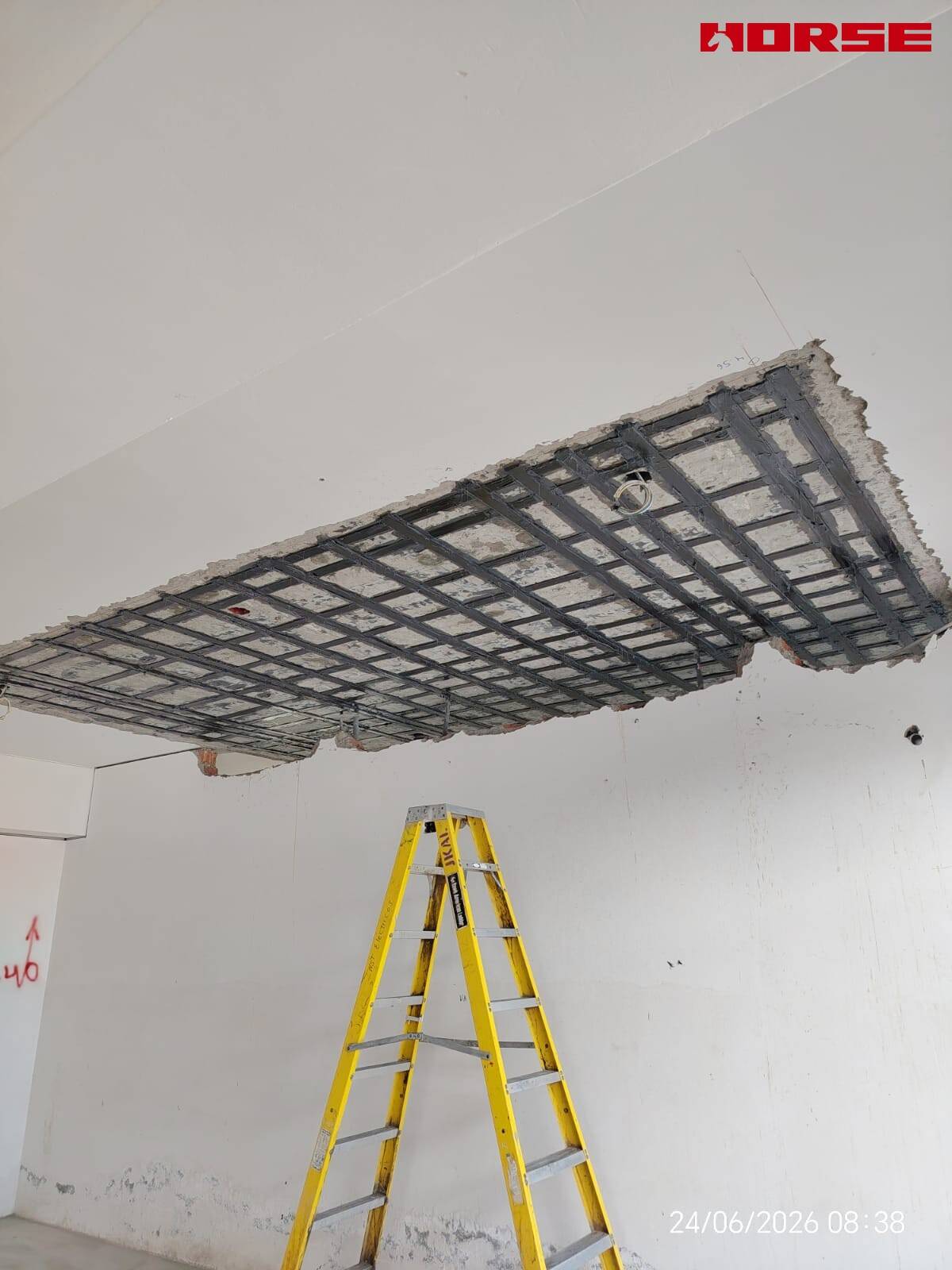

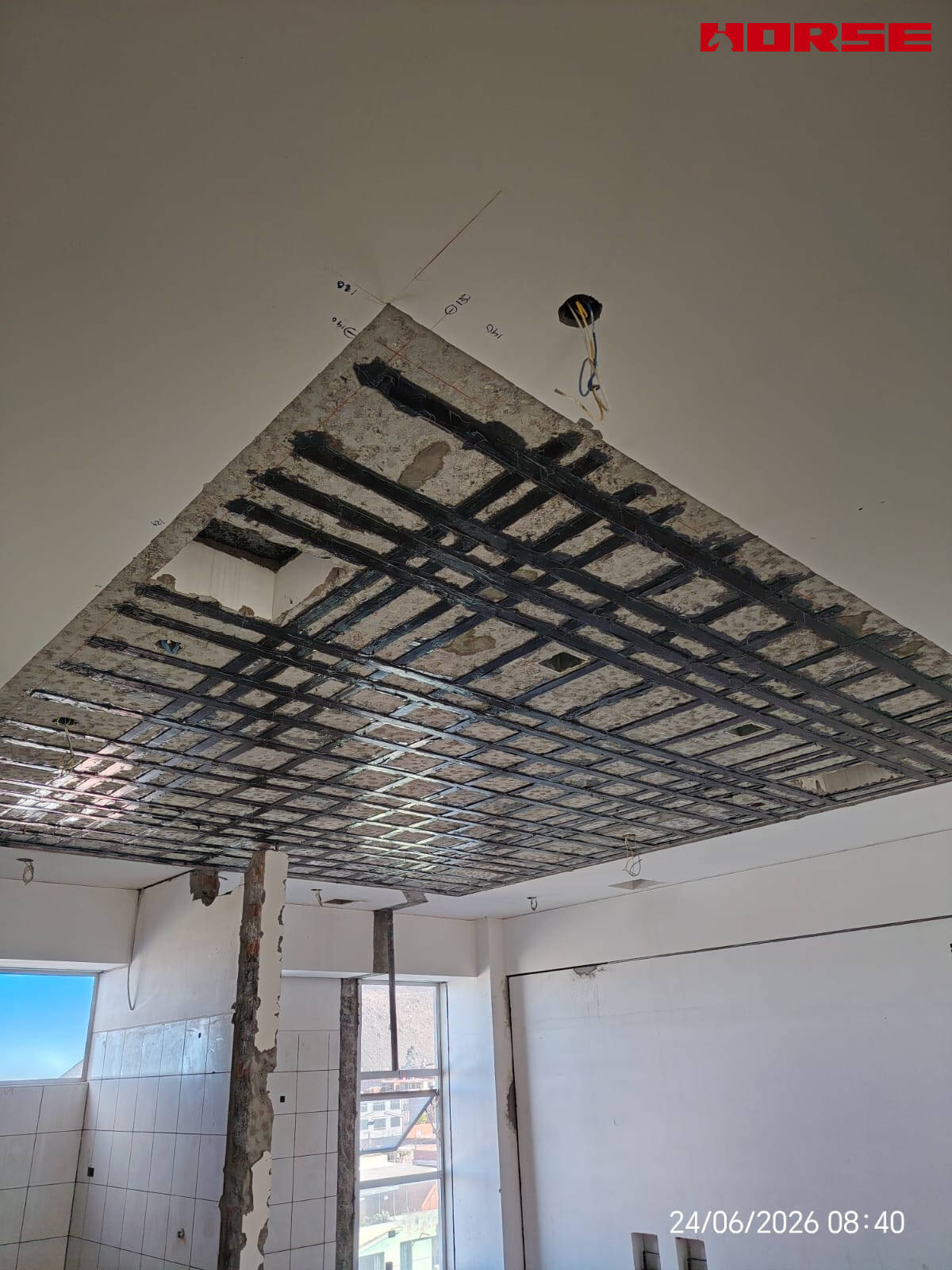

A laje de piso é reforçada na parte inferior com placas de fibra de carbono para simular o sistema de aço de reforço bidirecional original, compensando a perda de capacidade de flexão causada pelas barras de aço de corte.

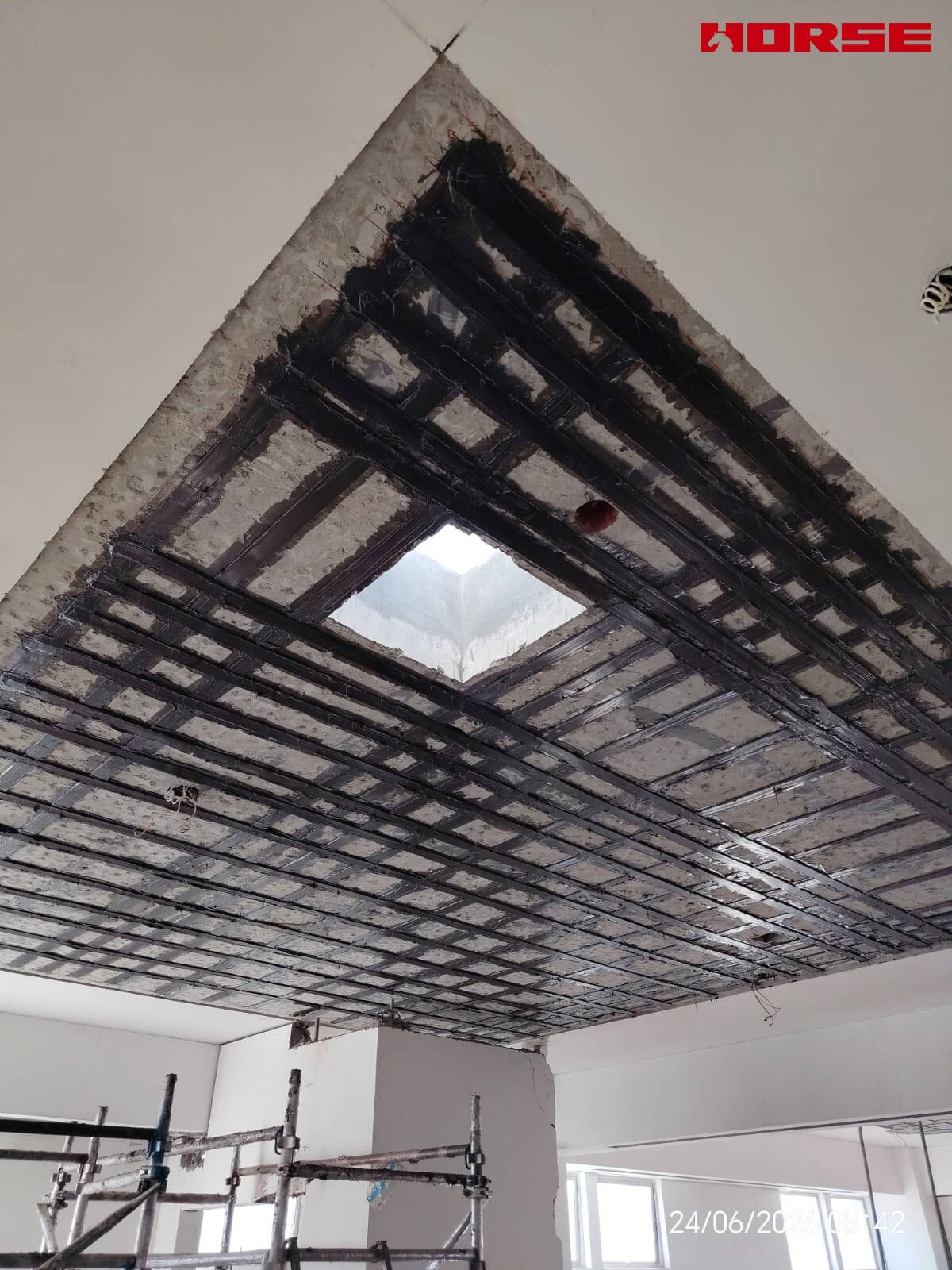

Aros reforçados da placa da fibra do carbono são instalados em torno das aberturas: as placas da fibra do carbono são adicionadas em torno das aberturas para conter as bordas, endereçar a concentração do esforço, e compensar o enfraquecimento da seção transversal causado pelas aberturas.
As placas da fibra do carbono estendem à área do apoio (feixe/parede) para assegurar o suficiente comprimento da ancoragem e impedir a falha do delaminação da relação FRP-concreto.
Perfil material: Placa HM‑ 1.4T CFRP
O HM‑ 1.4T é laminado polimérico unidirecional pultrudado reforçado com fibra de carbono para adaptação estrutural, espessura 1.4 mm, aplicado juntamente com adesivo epóxi HM‑ 120CP.
Propriedades mecânicas chaves (ASTM D3039)
| Item | Valor |
|---|---|
| Espessura | 1,4mm |
| Resistência à tração característica | 2600 MPa |
| Módulo elástico | 160 000 MPa |
| Alongamento na ruptura | ≥ 1,7 % |
| Largura padrão | 50mm, 100mm mm |
A fabricação extrudida garante alinhamento reto de fibra de carbono e excelente nivelamento, ajudando o contato total entre a placa e o substrato de concreto.
A espessura ultrafina de 1,4mm traz peso adicional insignificante e nenhuma perda de altura do teto.
Boa resistência química e durabilidade a longo prazo, adequada para condições ambientais úmidas na América do Sul.
Maior rigidez em comparação com o tecido CFRP, oferecendo melhor controle de deflexão para laje recortada.
