Reforço de Abertura em Viga de Concreto Armado

Visão Geral do Projeto

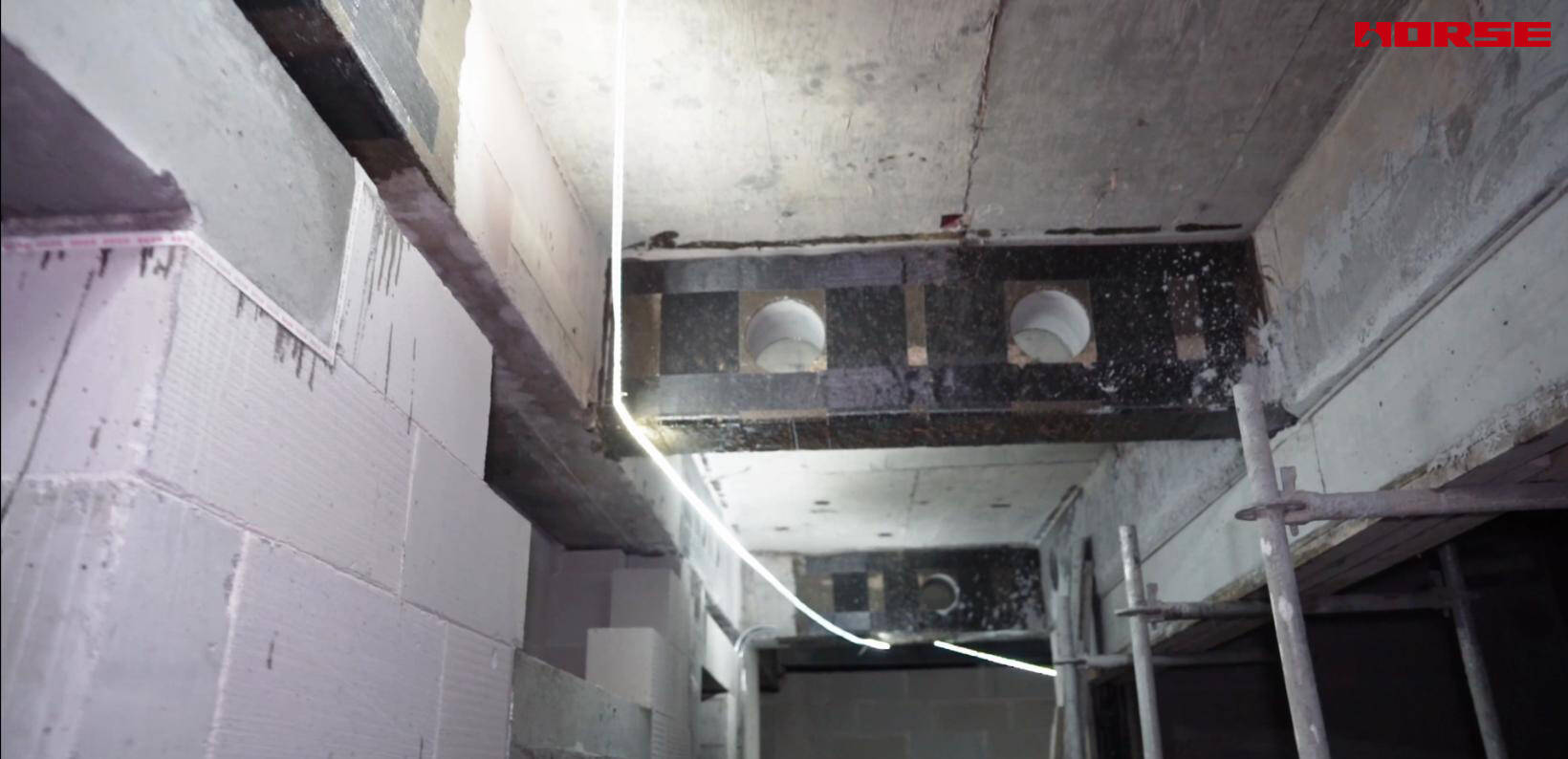

Este projeto é uma obra de retrofit de um edifício comercial alto existente. Para acomodar a atualização das instalações MEP (Mecânica, Elétrica e Hidráulica), vários furos circulares de passagem foram perfurados nas vigas de pórtico de concreto armado originais.

A perfuração de furos em vigas de concreto armado corta parcialmente as barras de aço originais e reduz a área de seção transversal efetiva da viga, o que enfraquece significativamente a capacidade de flexão e de cisalhamento e cria riscos potenciais à segurança estrutural.

Esquema de Reforço

Após cálculo e verificação estrutural, adotou-se uma solução de reforço com CFRP (manta de polímero reforçado com fibra de carbono) para reforçar as vigas perfuradas. Esse método recupera e melhora a capacidade portante sem adicionar peso próprio extra nem ocupar a altura livre interna, atendendo à ACI 440 e aos códigos locais de reforço de concreto.

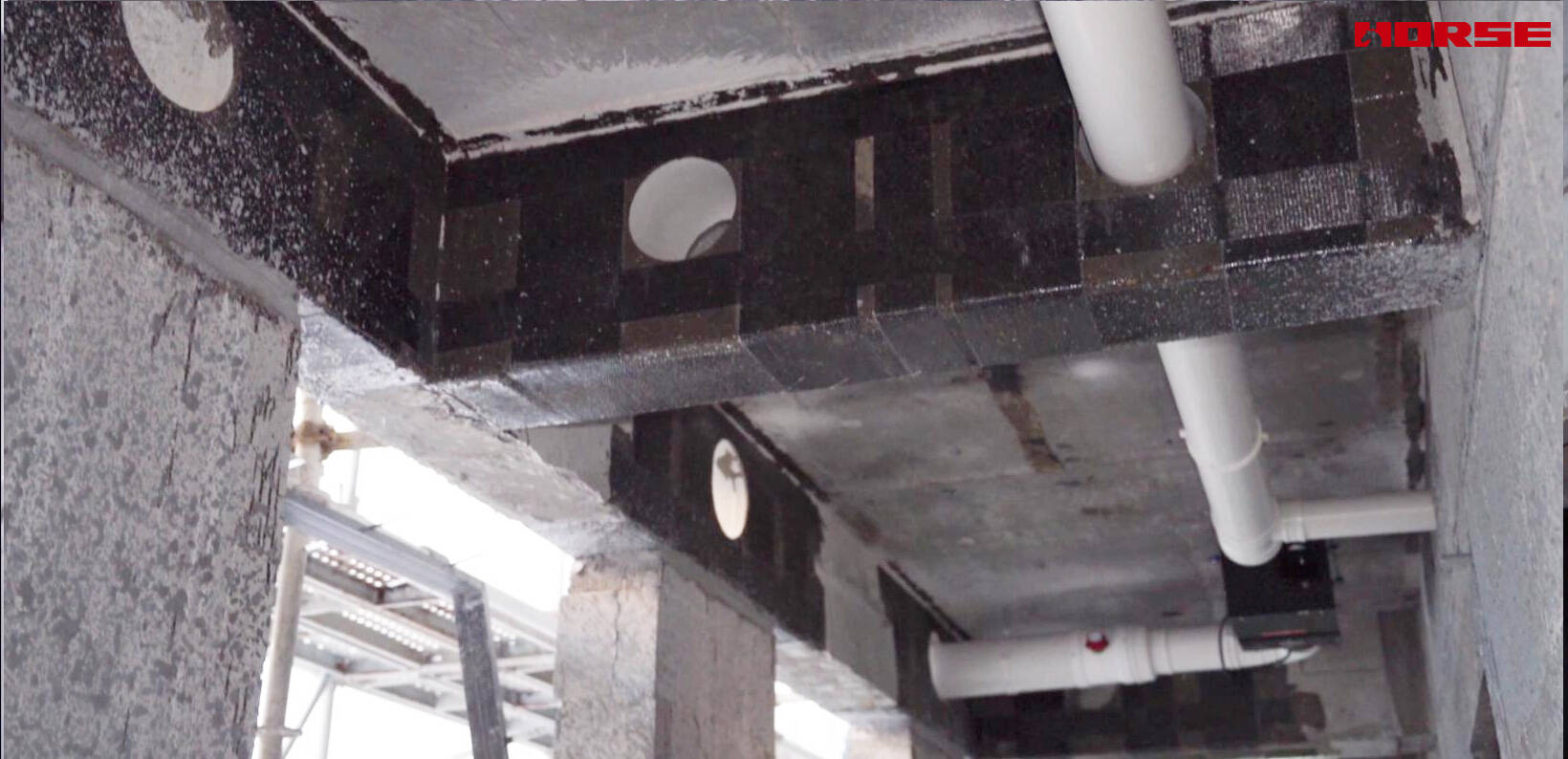

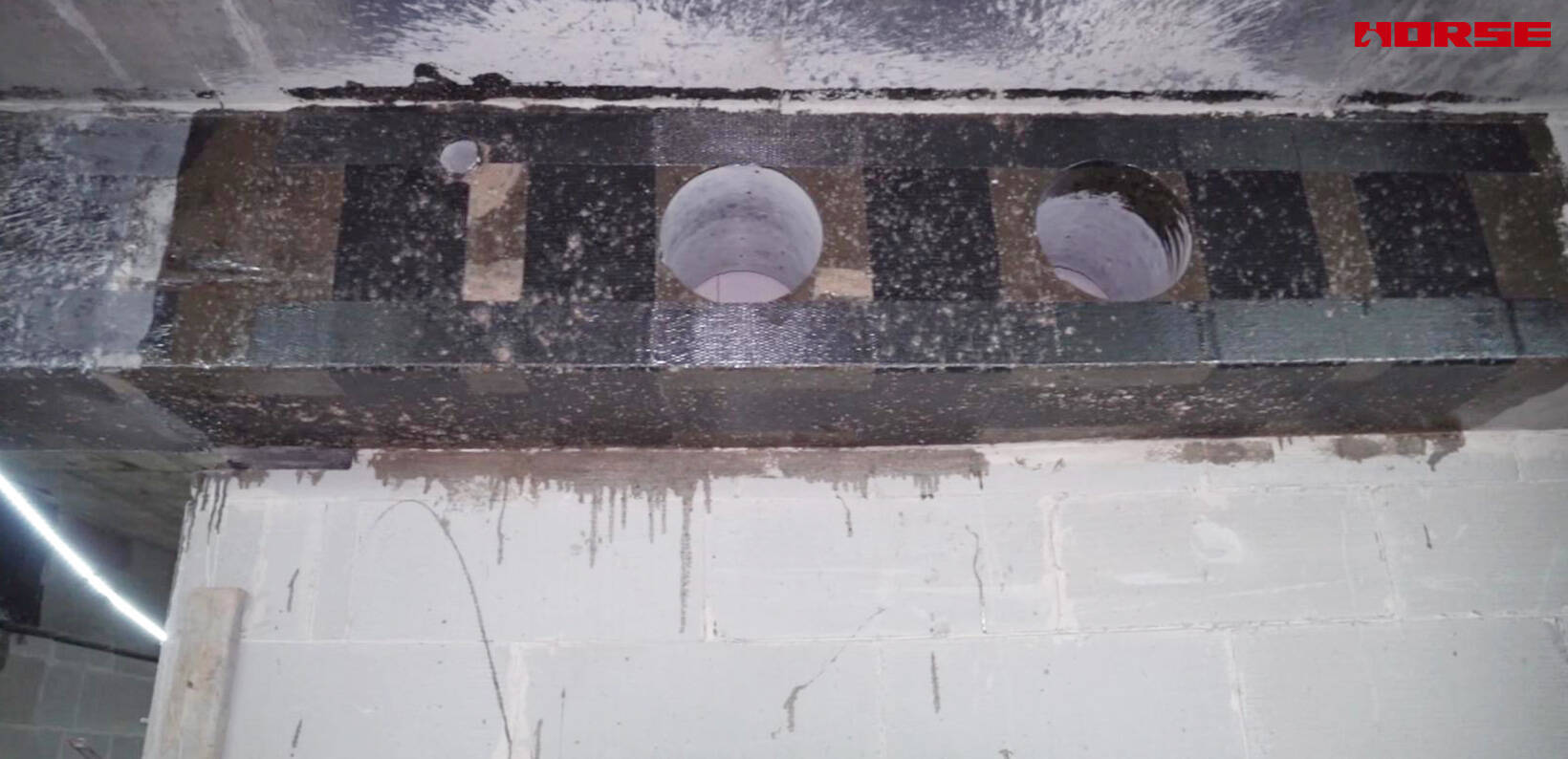

Mantas de fibra de carbono unidirecionais são coladas no fundo da viga para reforço à flexão. Envoltórios de CFRP em forma de U são aplicados nas laterais da viga para reforço ao cisalhamento ao redor das aberturas, a fim de confinar o concreto e aliviar a concentração de tensões nas bordas dos furos.

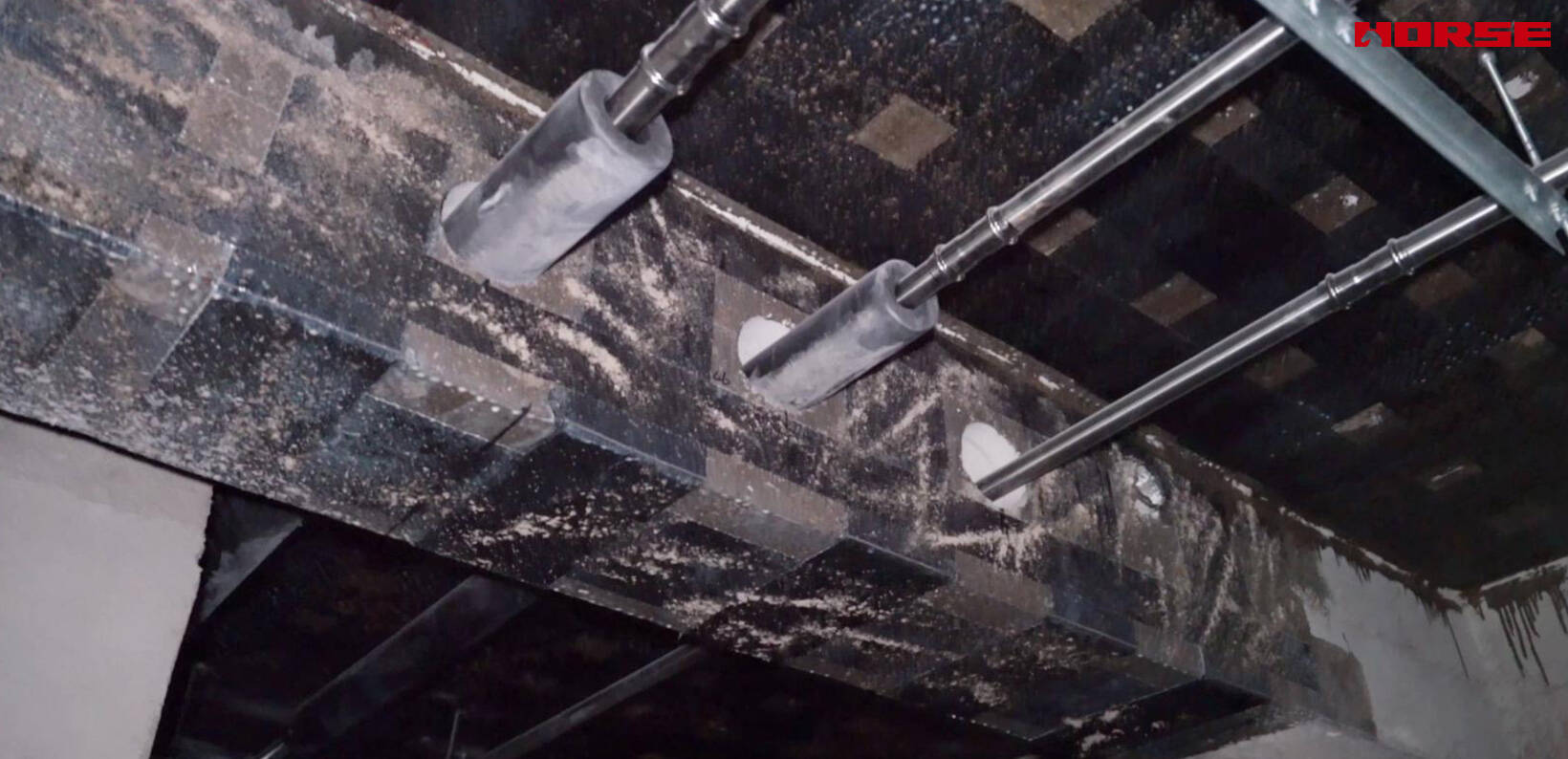

Mantas de CFRP longitudinais percorrem todo o comprimento da viga para resistir ao momento fletor. Estribos de CFRP em forma de U adicionais são dispostos em ambos os lados das aberturas, formando um sistema de reforço composto para compensar a perda dos estribos e do aço longitudinal originais.

Vantagens e Resultado do Projeto

✅ Leve, sem Ocupação da Altura Livre: as mantas de fibra de carbono são ultrafinas e praticamente não aumentam a dimensão da viga. Ideais para projetos de renovação com exigência rigorosa de pé-direito, superiores ao encamisamento com aço e ao aumento de seção.

✅ Alta Resistência e Alta Eficiência: a alta resistência à tração do CFRP compensa efetivamente a perda de capacidade de flexão e cisalhamento causada pelas aberturas na viga, restringindo a propagação de fissuras.

✅ Instalação Conveniente: funciona bem em espaços estreitos com tubulações densas. Não requer equipamentos pesados de construção, com prazo de obra curto e mínima interferência nos demais serviços no local.

✅ Durabilidade Superior: excelente resistência à corrosão e ao envelhecimento, com baixo custo de manutenção ao longo da vida útil.

Escopo de Aplicação

Retrofit de edifícios de escritórios e comerciais, reforço de aberturas em vigas/lajes/paredes de pórtico de concreto armado para passagens de tubulações de HVAC, drenagem, combate a incêndio e outras instalações MEP.
