Reabilitação de Estação de Bombeamento de Água do Mar para Petróleo e Gás

Visão Geral do Projeto

Este projeto envolveu o reforço estrutural de uma infraestrutura marítima crítica: uma estação de bombeamento de água do mar na Argélia que atende uma instalação de petróleo e gás.

Problemas da Infraestrutura Marítima

A infraestrutura marítima raramente falha de repente — ela se degrada de forma constante, e uma estação de bombeamento de água do mar fica exatamente onde a degradação é mais rápida:

• Ataque de cloretos. Os cloretos da água do mar penetram no cobrimento de concreto e iniciam a corrosão das armaduras. A ferrugem expansiva então fissura e desagrega o cobrimento, acelerando o ciclo — o mecanismo clássico de deterioração de estruturas costeiras e marítimas.

• Zona de respingos e de maré. As estacas ficam no microambiente mais severo de qualquer infraestrutura marítima: a molhagem e secagem repetidas concentram cloretos e oxigênio na superfície do concreto, exatamente onde a carga da plataforma encontra o mar.

• Operação contínua. A estação alimenta uma instalação de petróleo e gás em operação. O fornecimento de água não pode ser interrompido por muito tempo, então o reforço teve de ser planejado em torno de um ativo que permanece em serviço — trabalho faseado, seção por seção, em vez de demolição total.

• Demandas de carga acima da água. O tabuleiro suporta conjuntos de bombas pesados, tubulações e cargas de manutenção. Onde a corrosão havia reduzido sua capacidade, o simples remendo não bastava — o tabuleiro precisava ser reparado e depois reforçado, restaurando tanto a seção quanto a capacidade estrutural.

Escopos de Reforço

1. Reforço de estacas com jaquetas de estaca FRP

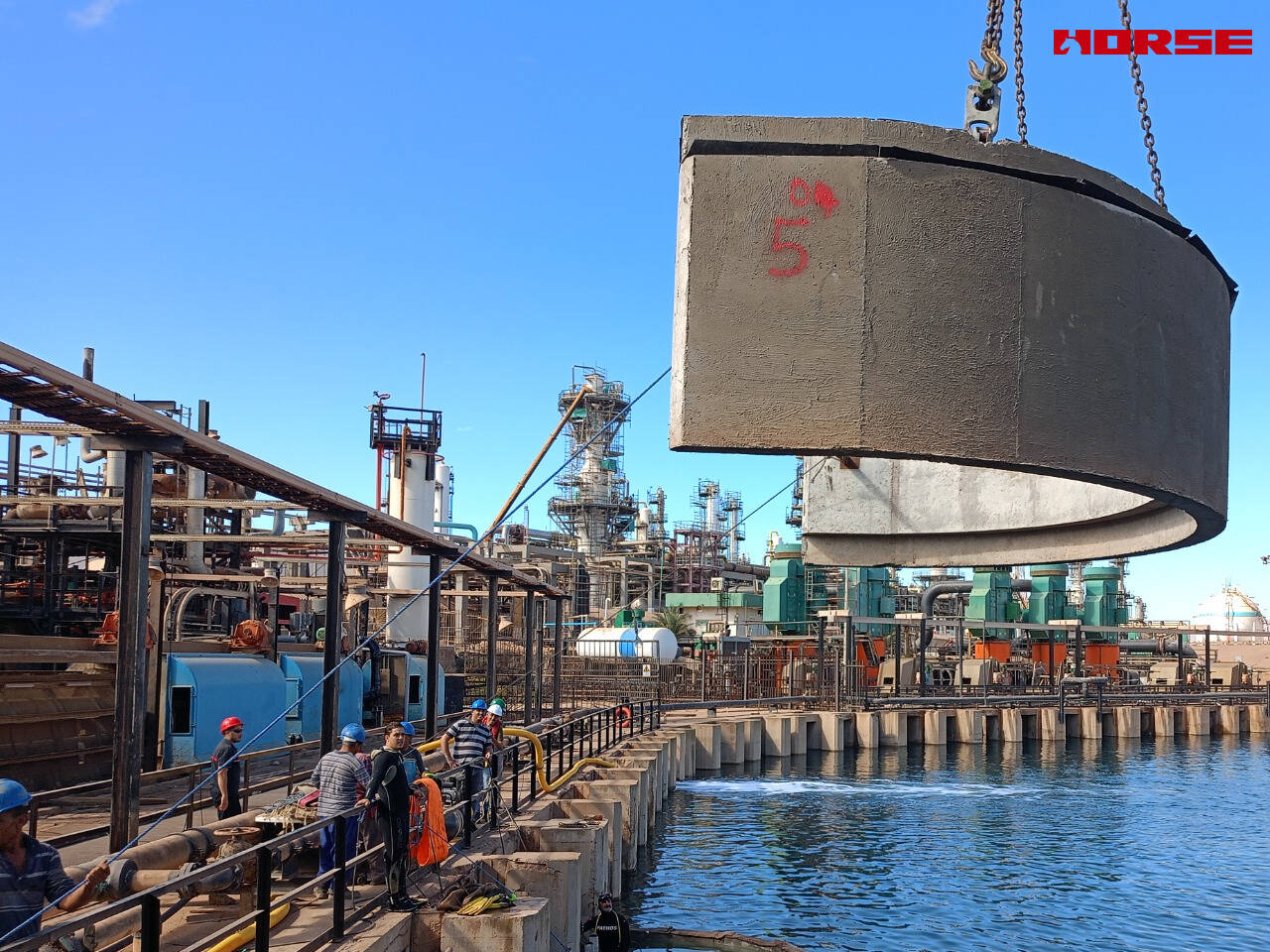

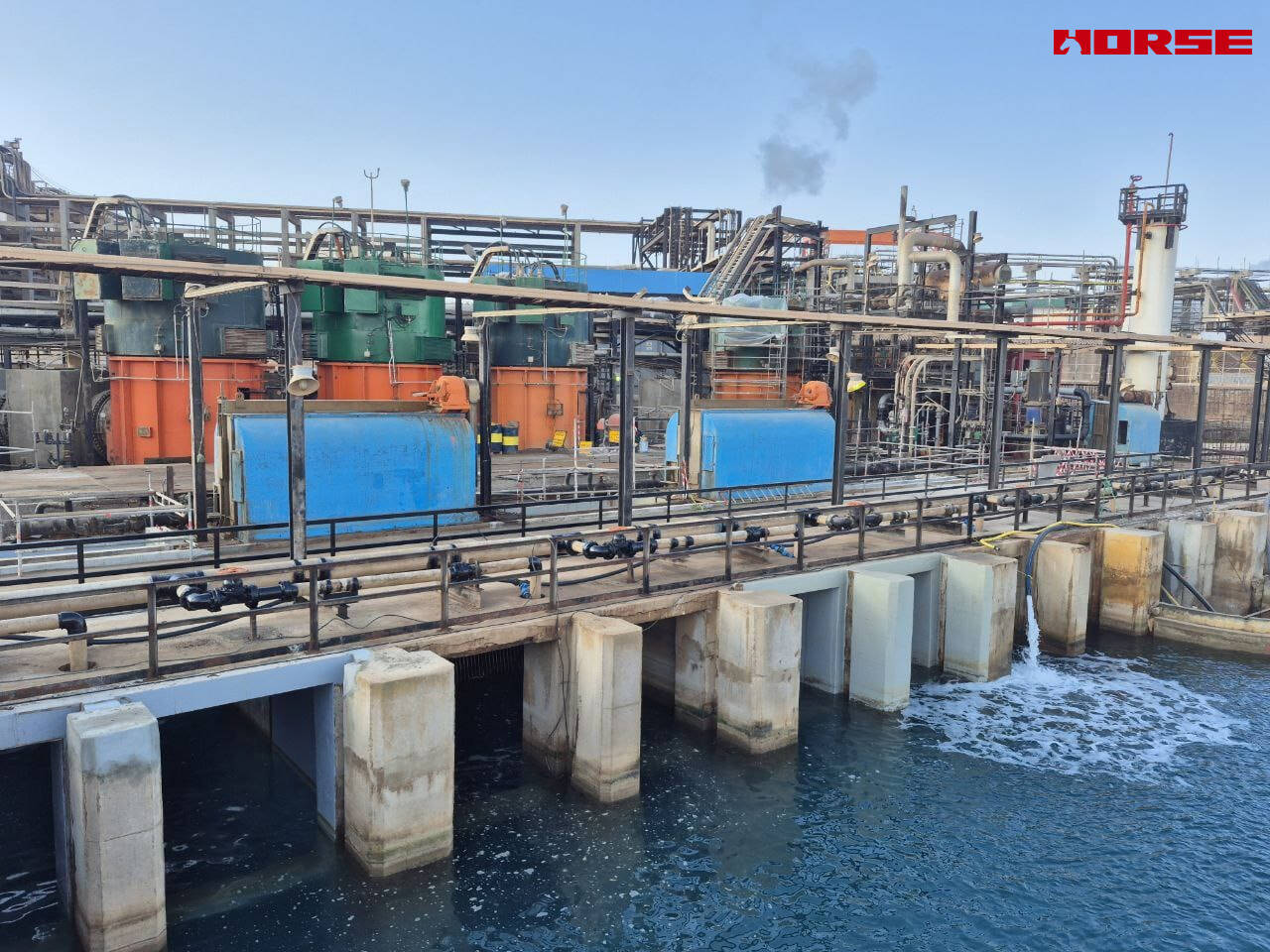

As estacas de concreto armado que sustentam a plataforma de bombas suportaram anos de exposição direta à água do mar, com a zona de respingos impulsionando a corrosão das armaduras por cloretos. Elas foram reforçadas com jaquetas de estaca FRP: cascas de polímero reforçado com fibras instaladas ao redor das seções das estacas, com o espaço anular entre a jaqueta e o concreto preenchido com graute.

O sistema trata a estrutura e o seu ambiente ao mesmo tempo:

Restauração estrutural. O anel de graute restabelece a seção de concreto perdida, enquanto a casca de FRP confina a estaca e restaura sua capacidade de carga;

Proteção permanente. A jaqueta forma uma barreira contínua e imune à corrosão, que corta o fornecimento de cloretos, umidade e oxigênio ao aço embutido. Ao contrário de encamisamentos de aço ou concreto, a própria casca de FRP não enferruja nem se degrada na água do mar — uma vantagem decisiva na zona de respingos, onde qualquer barreira que exija manutenção futura se torna um passivo futuro;

Instalação em ativo em operação. Como as jaquetas são leves e não exigem equipamento pesado, o reforço pôde avançar estaca por estaca ao redor da estação em operação — essencial para uma infraestrutura marítima que continuou bombeando durante todo o programa.

2. Reforço e revestimento de tanques

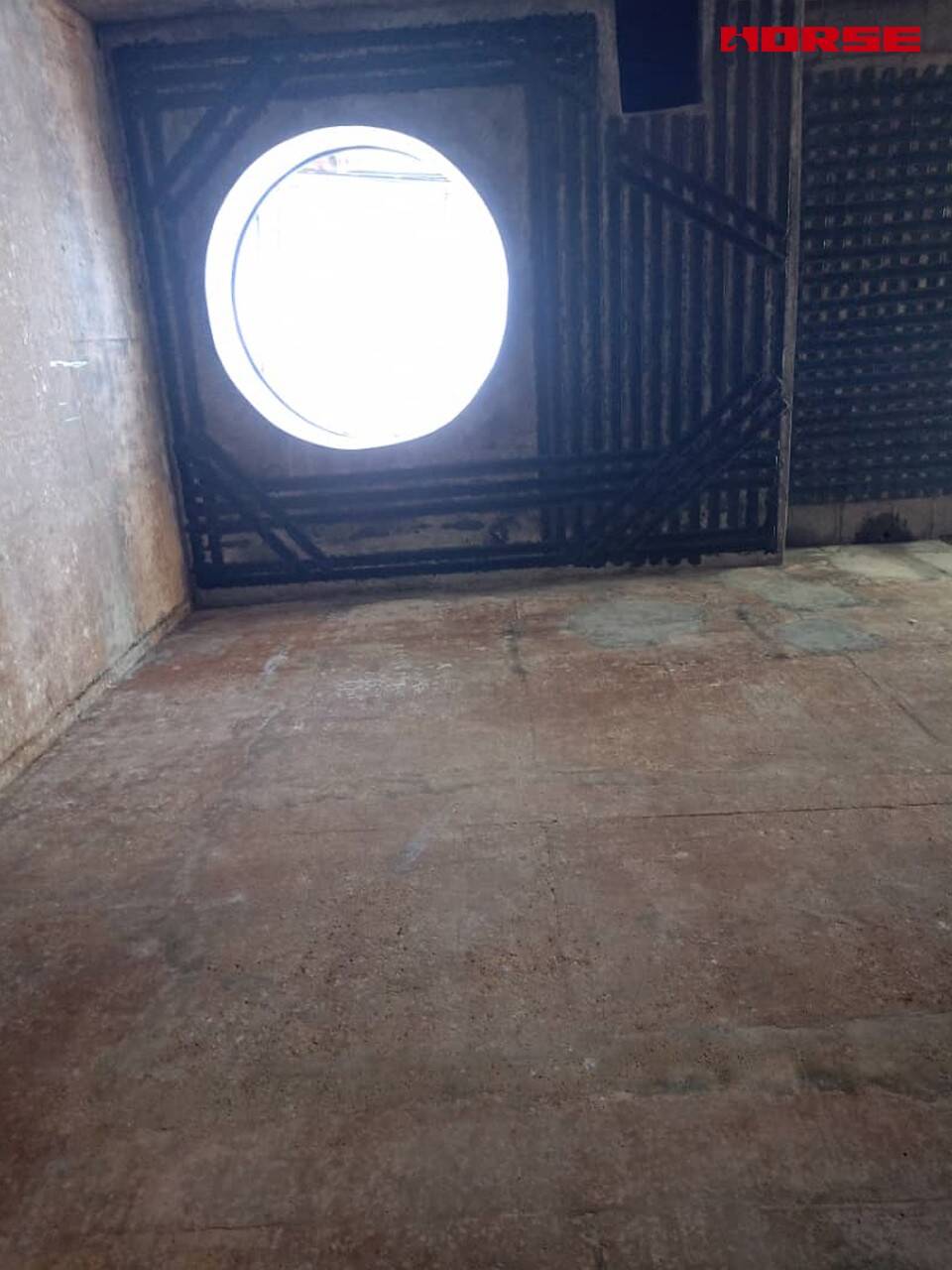

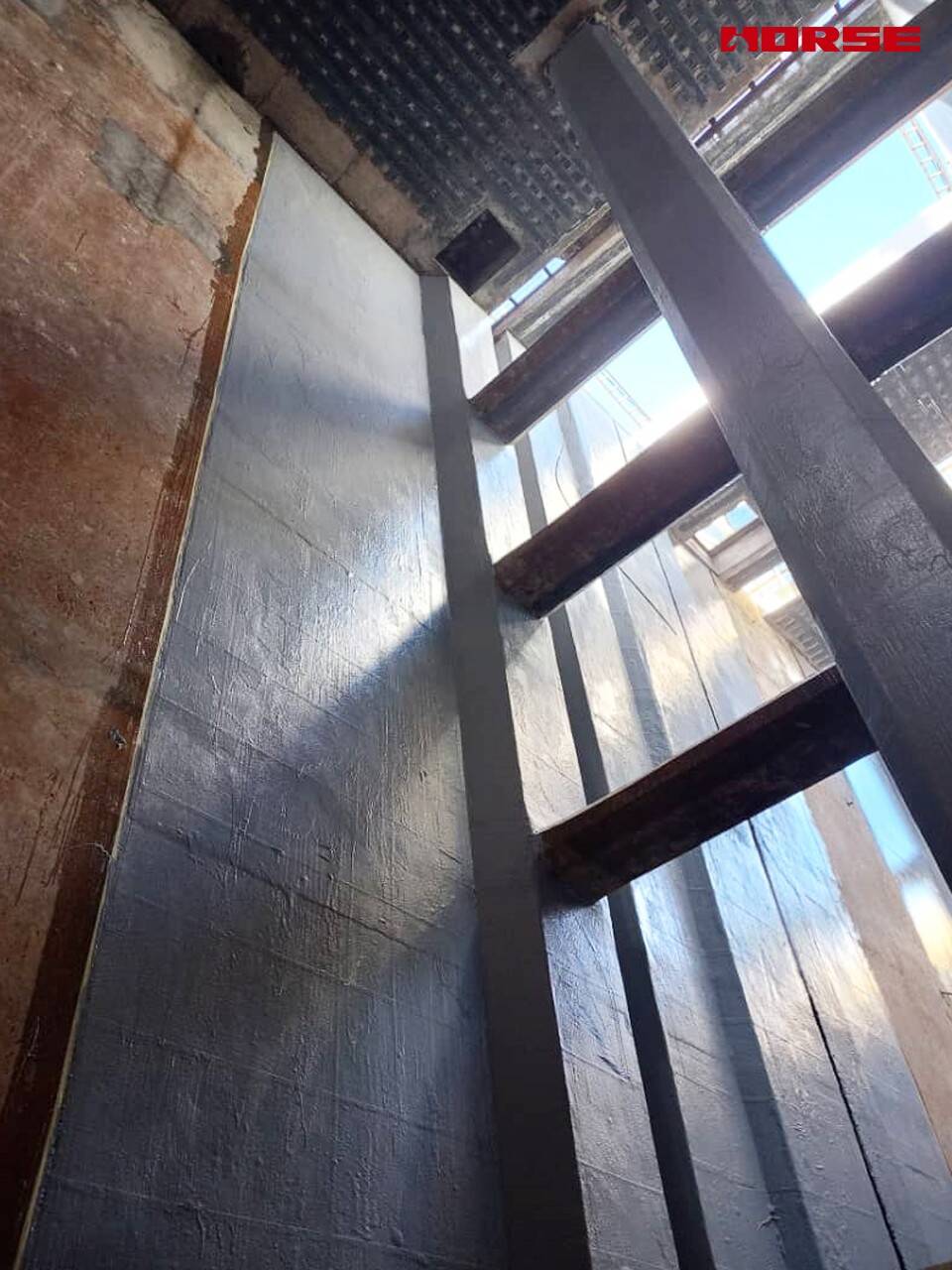

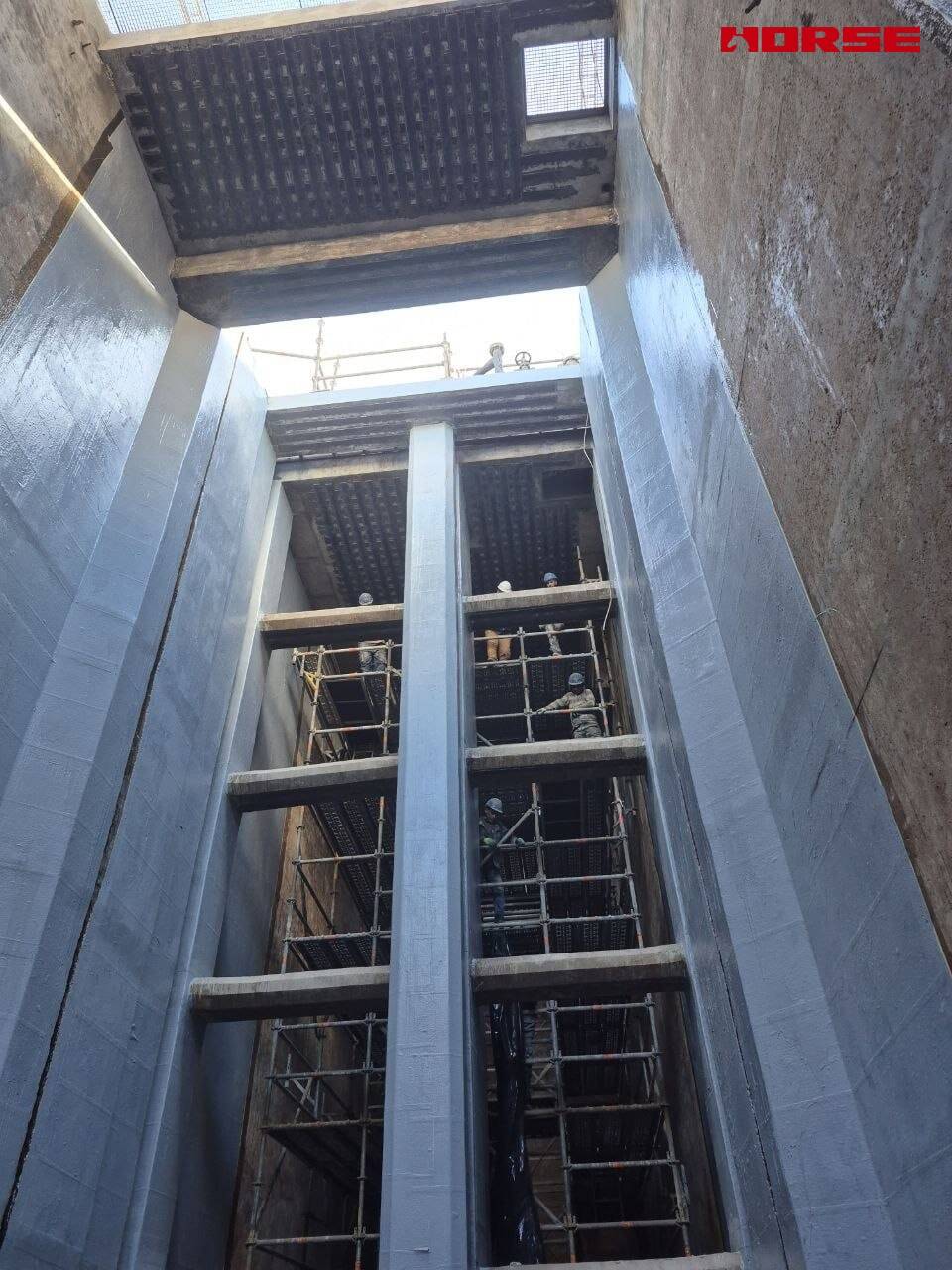

Dentro da estação, as paredes de concreto de retenção de água foram reforçadas com manta CFRP aplicada em grelha bidirecional — a grelha escura de manta de carbono visível por todas as paredes do tanque nas fotos do projeto, contornando as grandes penetrações de tubulação que interrompem a superfície da parede. A manta restaura a capacidade da parede de resistir à pressão da água e à ação estrutural, enquanto sua imunidade à corrosão a torna intrinsecamente adequada a um ambiente marinho permanentemente úmido e carregado de cloretos. As superfícies reforçadas receberam então acabamento com revestimento protetivo, fechando o concreto contra a entrada adicional de umidade e cloretos — o escopo de revestimento do tanque definido pelo proprietário.

A combinação é deliberada: o CFRP fornece o upgrade estrutural, o revestimento fornece a barreira ambiental, e nenhum dos dois interfere na geometria da estação ou em sua tubulação de grande diâmetro.

3. Reparo do tabuleiro, depois reforço

O escopo do tabuleiro seguiu a sequência especificada pelo engenheiro do proprietário: reparar primeiro, reforçar depois.

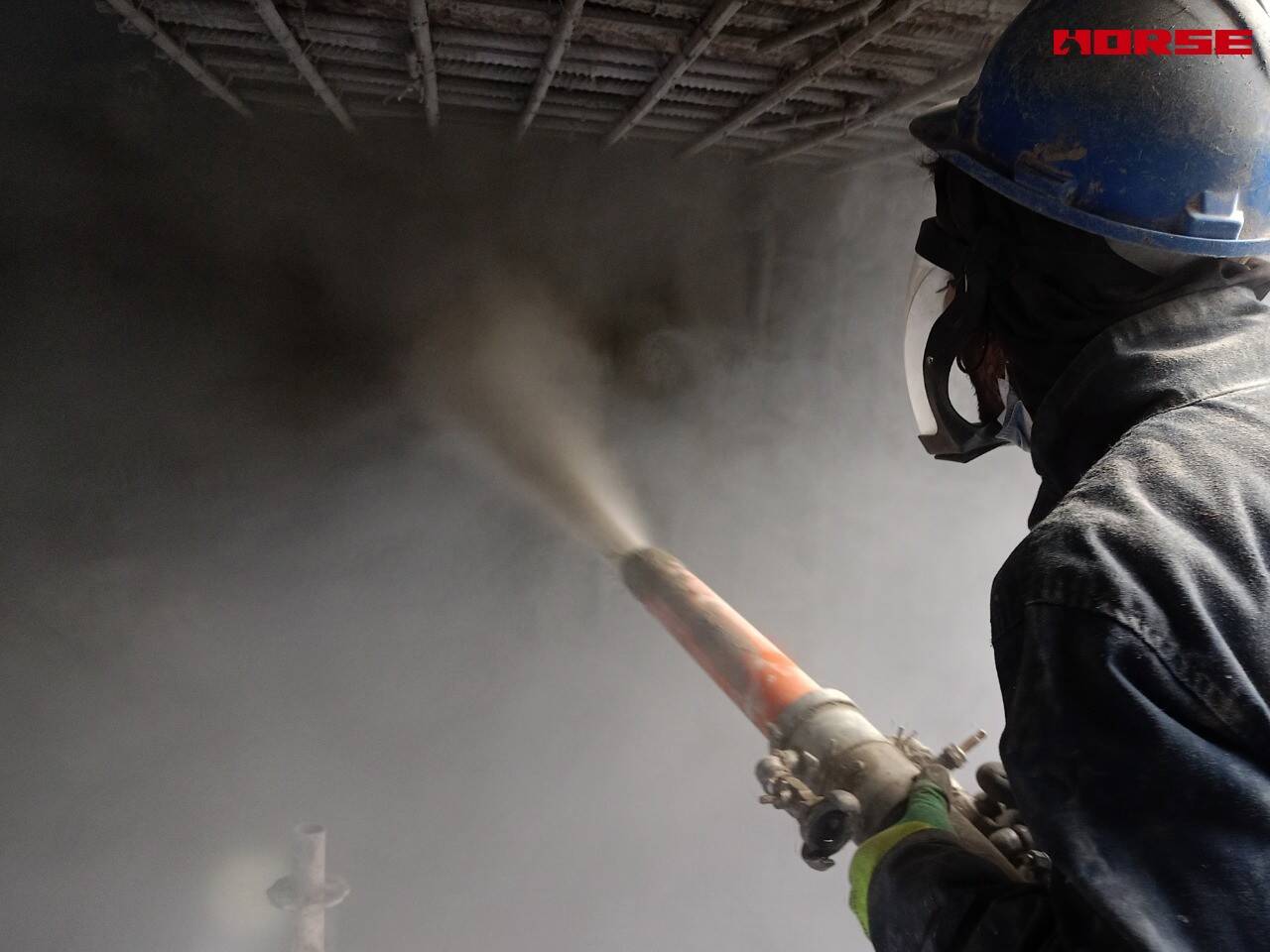

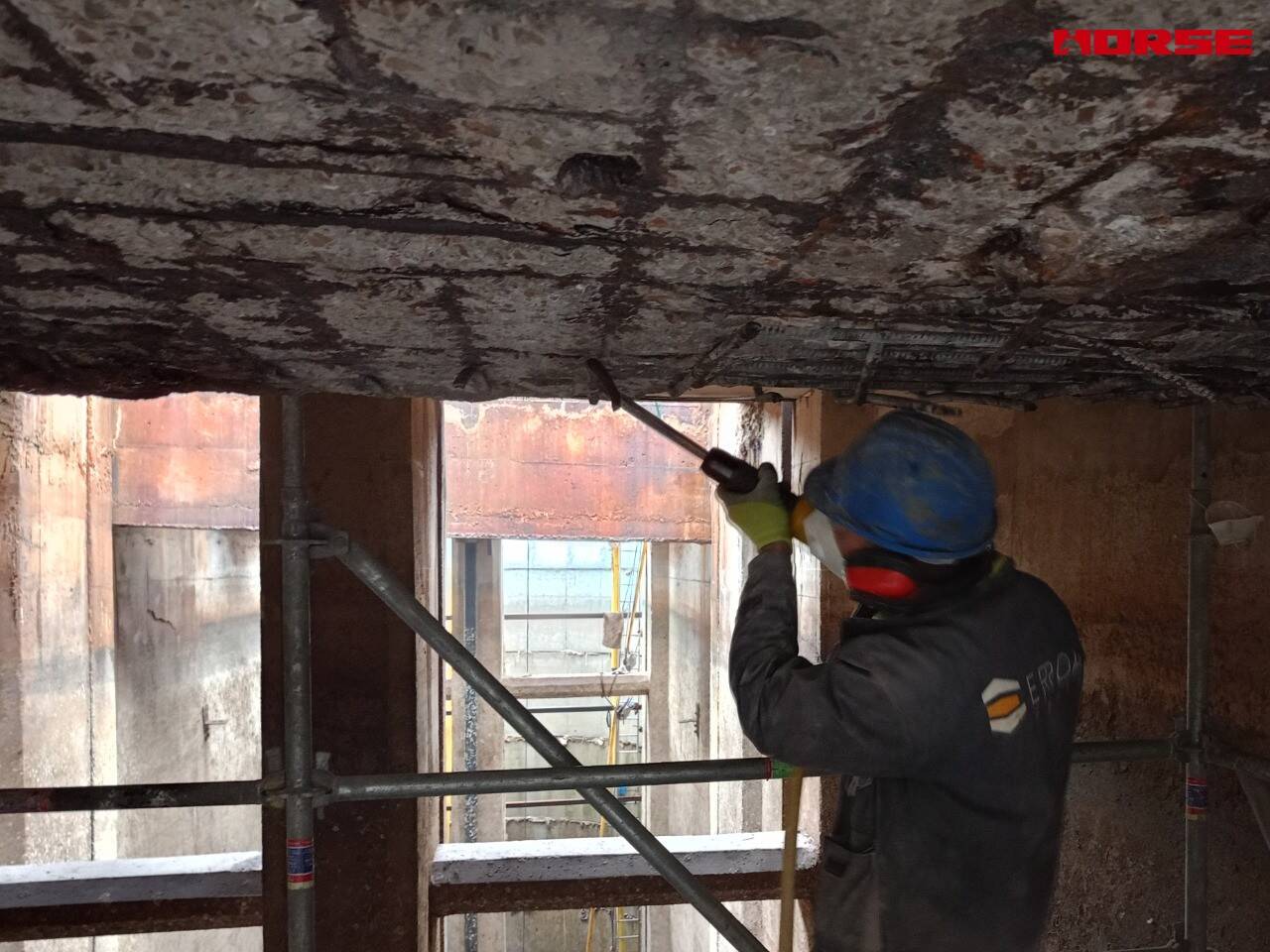

As fotos de campo documentam a fase de reparo: o concreto deteriorado foi removido até o substrato são — trabalhadores em andaimes apicoando a face inferior do tabuleiro, expondo agregado e armadura corroída — seguido da aplicação de argamassa de reparo projetada dentro da estação de bombeamento, restabelecendo a seção perdida ao redor da malha de armadura exposta. Esta é a parte pouco glamourosa, mas decisiva, de qualquer reabilitação de concreto: tudo o que é aplicado depois depende da aderência e da durabilidade deste substrato reconstruído.

Com a seção restaurada, o tabuleiro foi então reforçado para alinhar sua capacidade às demandas reais da estação de bombas em operação — equipamentos rotativos pesados, tubulações e tráfego de manutenção acima, exposição marítima agressiva abaixo.

Após o Reforço

O programa concluído devolveu esta infraestrutura marítima crítica a um serviço confiável, com vida útil substancialmente prolongada:

• Estacas da plataforma encamisadas com jaquetas FRP preenchidas com graute — capacidade restaurada e armadura permanentemente selada contra o mar;

• Paredes dos tanques reforçadas com armadura CFRP imune à corrosão e acabadas com revestimento protetivo;

• Capacidade do tabuleiro restaurada por meio de reparo adequado da seção seguido de reforço direcionado;

• Todo o trabalho executado em fases em um site industrial em operação, sem interrupção prolongada do fornecimento de água do mar da instalação.
