Fortalecimento da coluna

Visão geral do projeto

Este projeto é o "projeto de renovação do salão de funções da biblioteca da cidade de Hefei, localizado na cidade do norte do distrito do centro da cidade de Hefei, aldeia da entrada da vila âmbar, a biblioteca do sudoeste perto da área residencial da vila âmbar, ao sul do lago da barragem, ao norte do rio Feihe do Sul.

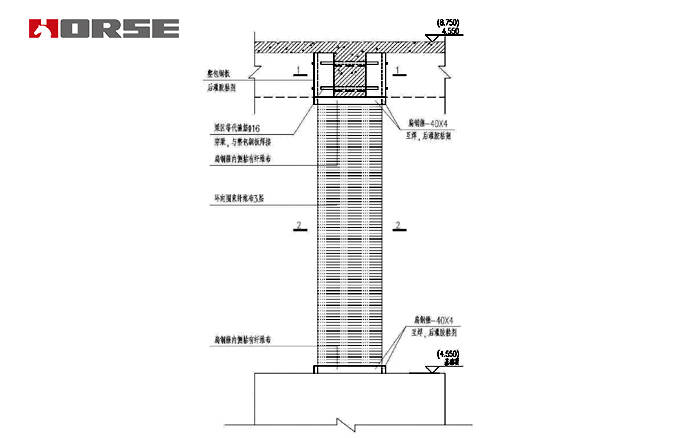

A reparação e renovação da área de construção de cerca de 1250 metros quadrados. Um total de cinco colunas foram reforçadas, a elevação foi reforçada do topo da base para a elevação de 8,75 metros. O método de reforço da coluna foi de três camadas de envoltura de CFRP, e a viga da coluna foi reforçada por revestimento de aço.

Material de reforço

1, o tecido de fibra de carbono com 300g / metros quadrados, a espessura calculada é de 0,167mm, o valor padrão de resistência à tração de não menos de 3400MPa, o módulo elástico à tração é de não menos de 240000MPa, alongamento de não menos de 1,7%.

2, pano de fibra de carbono deve ser colado junto com cola e cola de grau A. Os indicadores relevantes devem estar em conformidade com as disposições relevantes do ponto 4.5.3 do código GB50367-2013 para o projeto de reforço de estruturas de concreto.

3, pano de fibra de carbono requer um certificado de fábrica, a resina inferior, material de nivelamento, resina de impregnação deve ser o mesmo fabricante e de acordo com os requisitos do fabricante.

4, adesivo estrutural para revestimento de aço

5, haste de solda: aço Q235, série E43, aço Q345, série E50.

6. O aço tipo é aço Q235B, e a placa é aço Q345B.

7, o aço é aço do grau HPB300, aço do grau HRB335 e aço do grau HRB400.

Método de reforço

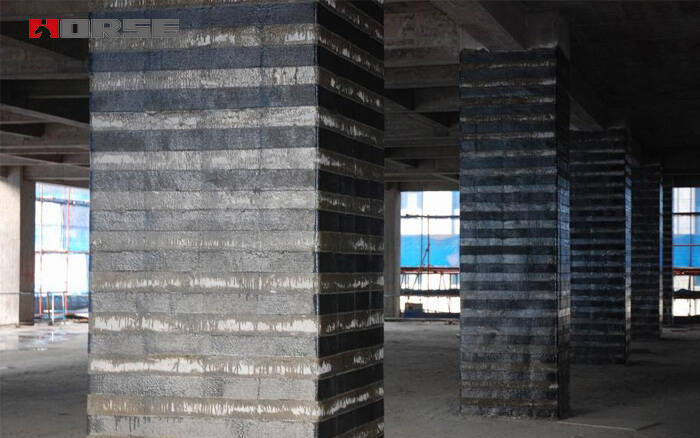

1, a coluna de quadro (JGZ) do projeto deve ser reforçada com o envolvimento de CFRP. A camada de proteção de quatro ângulos da coluna do quadro deve ser ciselada e polida em filé, e o raio de redondeza não deve ser inferior a 25 mm.

2, a largura do rabo entre a circunferência superior e inferior da circunferência circunferencial não deve ser inferior a 50 mm, e o comprimento da extensão do ponto de truncação do anel de pano de fibra não deve ser inferior a 20 mm. As posições de lapping das tiras devem ser escalonadas e a direção do tecido de fibra deve ser perpendicular ao eixo longitudinal da coluna.

3. O buraco na área da viga deve ser ancorado pelo adesivo.

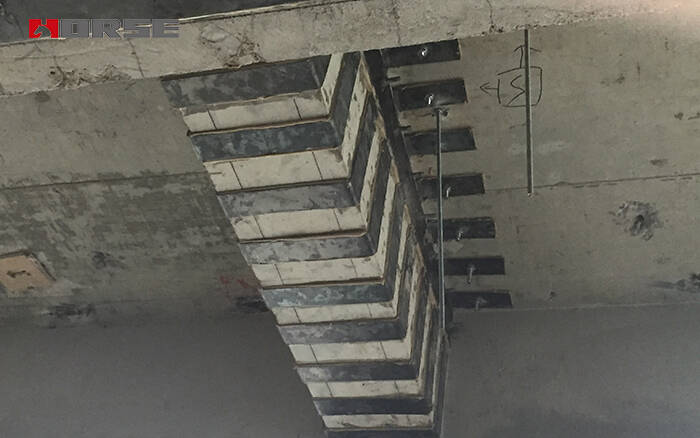

4, o aro de aço plano, a geração igual de estrip soldado após a conclusão do pano de fibra pegajosa.
