Reforço da viga do quadro por envolvimento de fibra

Visão geral do projeto

A estrutura principal do projeto foi concluída, constata-se que durante a inspeção da resistência do concreto na estrutura principal do projeto, 12 # dormitório edifício quatro camadas E-G / 28 eixo quadro viga do projeto original da resistência do concreto é C25, depois de Haining Xinye Construction Engineering Testing Center da resistência do concreto viga da inspeção de amostragem do núcleo da perfuração encontrou a viga de concreto real a resistência de 20,0MPa, mas não apareceu na superfície da rachadura.

Após o projeto, é decidido reforçar a viga não qualificada. A fim de garantir a resistência à flexão pode atender aos requisitos do projeto original e não afeta o espaço interior e a aparência, pretende determinar a viga reforçada com enrolamento de fibra de carbono.

Os parâmetros da viga não qualificada são os seguintes: o tamanho da seção é de 200 x 750, o reforço 2C18; 5C22, a largura da viga 7m, a altura do corpo principal de 3,6m, e a força do projeto do concreto da viga é C25.

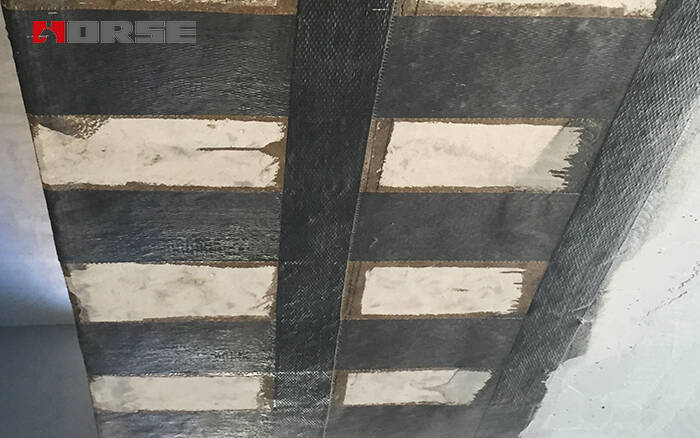

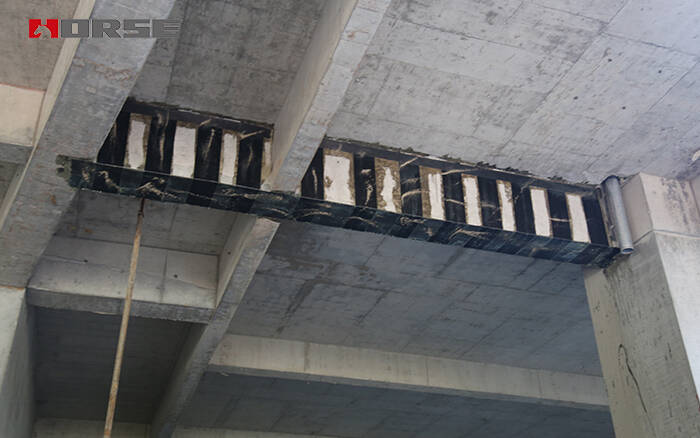

Aplicado ao lado da viga colando duas camadas de fibra de carbono e colando fibra de carbono na parte inferior da viga. A largura é de 150,0 mm, o espaçamento líquido é de 150 mm, a altura é de 600 mm e a pasta do tipo U é adotada.

Parâmetros da folha cfrp na parte inferior da viga

Número de camadas de adesivos: n cf = 1

Espessura de camada única: t cf = 0,111 mm

Módulo de elasticidade: Ecf = 2,50 × 105 MPa

Resistência à tração: fc f k = 2000,00 MPa

Área de secção transversal da folha de fibra de carbono no fundo da viga: Acf = 51,10 mm2

Considerando as duas forças de tempo, calcula-se o momento inicial de flexão da ação real na seção antes do reforço: Mi = 22,00 kN·m.
