A capacidade instalada de uma usina elétrica é uma unidade de geração de energia supercrítica a carvão doméstica de 2 x 660MW, e a No.1 edifício principal tem uma estrutura curvada.O edifício principal da fábrica A é uma estrutura de moldura dobrada. Os requisitos de projeto do grau de resistência do concreto de No.1 potência principal são: o grau de resistência do concreto de pilares de moldura e vigas longitudinais abaixo de 14.7m é C50, e o grau de resistência do concreto acima é C40.O nível do quadro é o nível 1, e o nível da parede de cisalhamento é o nível 2. Devido ao mau controle de qualidade durante a construção, flutuações de materiais e razões de mistura de construção, a resistência das colunas de quadro abaixo de 14.75m no edifício principal da fábrica não pode atender aos requisitos de projeto. Avaliação por uma unidade de inspeção qualificada, o valor de resistência desta parte é 36.1-42.3MPa, e o nível de segurança das colunas de quadro e vigas é classificado como nível C.Para garantir que a estrutura atenda aos requisitos de uso e durabilidade, é necessário verificar e reforçar os pilares de concreto abaixo de 14.65m abaixo de C50.

Método de reforço de secção alargada

O projeto adotou um esquema de reforço de seção transversal ampliado de acordo com os requisitos de um instituto de projeto de desenhos de reforço.Para a estrutura do edifício principal da fábrica @,© eixo abaixo de 14.65m, o método de secção transversal ampliada foi utilizado para reforço.

Requisitos de projeto para armadura de coluna de quadro: Aumente as dimensões transversais da coluna de quadro original em 100mm de cada lado, e a armadura reforçada é 36 e estribos 14@100. Após o corte da camada protetora de concreto, é necessário implantar 12@200 na barra de plantio lateral da coluna de moldura.

Cálculo do material da coluna de reforço:

1) Nenhum material de retração é 10.75 peças/m.

2) 912 barras de aço de 12 barras de plantas quimicamente ancoradas, e 36 barras de aço de 32 barras de plantas quimicamente ancoradas.

3) A quantidade de barras de aço 6 315.5 kg/peça.

4) Suporte de fôrma e andaimes 9 668 metros quadrados.

Um total de 235.300 yuan por peça.

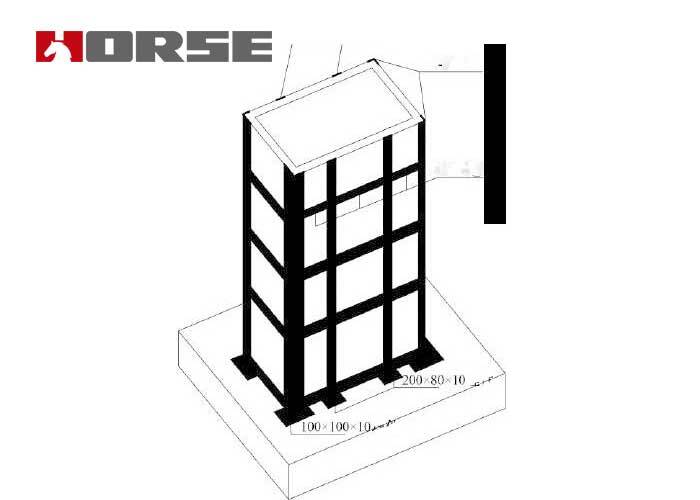

O plano de reforço de aço folheado com seção ampliada, aço angular e aros de aço plano

Reforço do cálculo do material da coluna

1) Nenhum material de retração de grouting 5.28 raízes/m3.

2) aço de seção reforçada 4 peças L90x 12, 4 peças -150xl2, aço revestido de estrutura 37 peças -100x8, 3.54t.

3) Suporte de fôrma e andaimes 9 668 metros quadrados cada.

Um total de 88.500 yuan por peça.

Conclusão

Os dois métodos de reforço acima podem satisfazer a segurança estrutural e durabilidade ao mesmo tempo, mas os benefícios econômicos diferem em 2.7 vezes.O projeto custou um total de 2.938 milhões de yuan para reforçar 20 colunas de quadros.O esquema de reforço de aço folheado com secção transversal ampliada, aço angular e caixa de aço plana é adotado.Na operação real no local, a qualidade da articulação é fácil de entender.O uso deste esquema economiza materiais e mão-de-obra e obtém melhores benefícios econômicos.Satisfaz os princípios da tecnologia confiável, economia razoável, construção simples e garantia de qualidade, ao mesmo tempo que cumpre os requisitos do período de construção.
