Um certo projeto de armação de concreto armado multi-camadas, o tamanho líquido da coluna é de 6m×6m, a altura da coluna é 4.5m, a seção transversal é 600mm × 600mm, e os quatro cantos da coluna são projetados com cantos arredondados de R: 50mm.O quadro multi-camadas foi derramado com concreto comercial. Quando a estrutura principal foi construída para um piso de 5 andares, verificou-se que a resistência do concreto do pilar parcial de 3 andares foi menor do que o valor do desenho. Posteriormente, foi realizado o ensaio de resistência ao rebote no local no concreto de cada coluna de toda a camada. Os resultados do rebote mostraram que existem 3 colunas de concreto cujo grau de resistência é apenas em torno de C10 (33.33% da força do desenho original). Existem 4 colunas e o grau de resistência do concreto é apenas em torno de c18 (60% da resistência do projeto original).

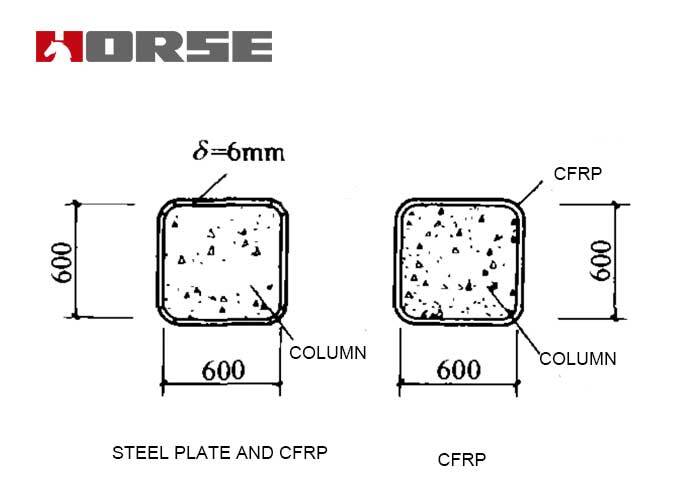

Determinação do plano de reforço

Reforçado com fibra de carbono

O pilar com o nível de resistência ao concreto de C18 é enrolado com tecido de fibra de carbono para aumentar a resistência à compressão e atender aos requisitos de projeto.

Placa de aço dentro e tecido de fibra de carbono fora

Para o pilar com grau de resistência de concreto apenas cerca de C10, a placa de aço fino internamente colada (placa de aço fina é de 500mm de largura e 6mm de espessura) e o pano de fibra de carbono exterior é enrolado para melhorar a resistência à compressão do pilar de concreto, atender às exigências sísmicas, e alcançar a resistência ao projeto do pilar .

Construção de reforço de coluna de concreto com tecido de fibra de carbono

Inspeção e linha de postura da superfície do betão da coluna

Reparação de superfície de concreto de coluna e reparação de fissuras

Pré-tratamento da superfície do betão da coluna

Preparação de adesivo e preparação de materiais de fibra de carbono

Revestimento adesivo e tecido de fibra de carbono colado

Cura do adesivo

Aceitação

O efeito do reforço da coluna de quadros

(1) Após a armadura com fibra de carbono, os traços da armadura são basicamente não visíveis, e as dimensões geométricas transversais são apenas 2 ~ 7mm maior do que o projeto original.

(2) Não há necessidade de considerar a manutenção durante o uso futuro após um tempo de reforço. Embora o custo da armadura de fibra de carbono seja maior do que o da armadura de aço colada, sua velocidade de construção é rápida (desta vez que só levou 2 dias da preparação para a conclusão da armadura), o que pode economizar custos de construção e tem benefícios abrangentes a longo prazo.

(3) Quatro observações no prazo de 2 anos após a conclusão da armadura mostram que a parte inferior da coluna de reforço e os pontos de medição superiores não mudaram, e a frequência sonora fixa do som do martelo batendo na parte de reforço de fibra de carbono não mudou.
